Назначение соединителя ШР16У2НШ

ШР16У2НШ5 — это кабельная цилиндрическая розетка из серии ШР, предназначенная для соединения в электрических цепях постоянного и переменного тока в радио- и электронной аппаратуре общего назначения. Она относится к стандартному ряду соединителей с резьбовым фланцем и кабельным патрубком, широко применяемому в промышленной и приборной технике.

Изделие применяется там, где не требуется герметизация разъёма, но необходимо надёжное резьбовое соединение с кабелем и хорошая вибростойкость. Розетка выступает ответной частью по отношению к соответствующим вилкам серии ШР и работает в составе кабельных линий питания и сигнализации.

Расшифровка обозначения

Маркировка изделия построена по стандартной логике серии ШР и содержит полную информацию о конструкции и контактах:

• ШР — тип цилиндрического штепсельного соединителя.
• 16 — условный размер корпуса, диаметр корпуса порядка 16 мм.
• У — конструктивное исполнение с кабельным угловым патрубком.
• 2 — количество контактов: 2 штекер-гнезда.
• Н — вид гайки патрубка под неэкранированный кабель.
• Ш — обозначение розетки, противоположная часть — вилка ШР.
• 5 — комбинация контактов: два контакта диаметром 1,5 мм.

Приёмка и артикул

Артикул изделия — 8997. Характеристика VirtueMart «Приемка» имеет значение «5», что соответствует принятой для данного исполнения категории приёмки. Производитель, указанный в каталоге, — Коннектор.

Технические характеристики

Ниже приведены подтверждённые параметры розетки, определяющие её применение в электрических цепях.

• Максимальное рабочее напряжение: до 850 В (амплитудное значение) для цепей постоянного и переменного тока.
• Рабочий ток на контакт: до 10 А.
• Максимально допустимая токовая нагрузка на один контакт: до 20 А.
• Диаметр контактов: 1,5 мм, что соответствует возможному сечению подключаемого провода до примерно 1,93 мм².
• Сопротивление контакта: не более 2,5 мОм, что обеспечивает малые потери и нагрев при рабочих токах.
• Температурный диапазон окружающей среды, как правило, от минус 60 °C до плюс 60 °C, с возможным перегревом контактов до около плюс 110 °C при максимальных нагрузках.

Конструктивные особенности

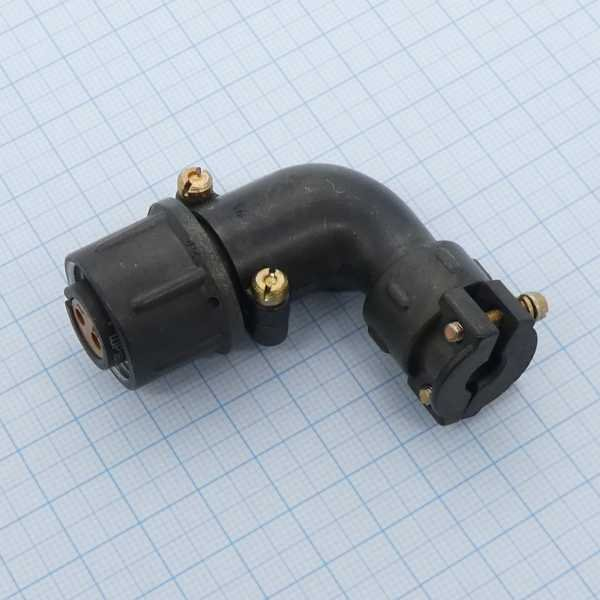

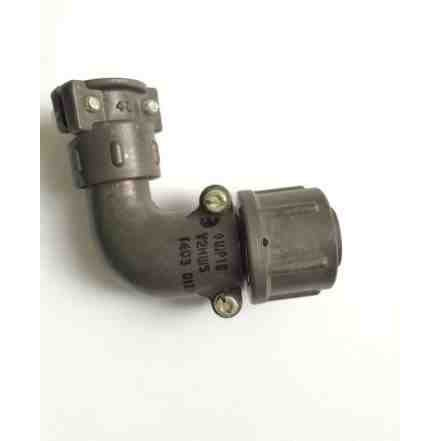

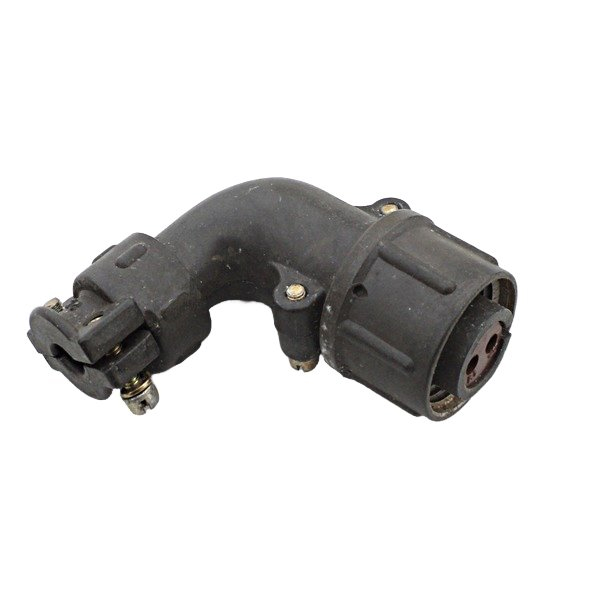

Розетка выполнена в кабельном исполнении с угловым патрубком, что удобно для монтажа в тесных монтажных пространствах и при подходе кабеля сбоку. Гайка патрубка рассчитана на неэкранированный кабель. Изделие предназначено для работы в невзрыво- и негерметичном исполнении, без защиты от агрессивной среды, если не предусмотрено дополнительное исполнение.

Соединители выдерживают вибрацию, удары и линейные ускорения, поэтому применяются в аппаратуре, эксплуатируемой в относительно жёстких механических условиях: на бортах, в промышленных установках и в приборных шкафах.

Совместимость и применение

Розетка совместима с соответствующими вилками серии ШР с тем же числом контактов и типом патрубка, например с вилками ШР16П2 и рядом аналогичных исполнений, при условии совпадения кода комбинации контактов. Это означает, что при подборе ответной части необходимо учитывать как размер корпуса, так и комбинацию контактов, обозначенную цифрой 5.

Типовые области применения изделия:

1. Соединитель общего назначения в радио- и электронной аппаратуре.
2. Контрольно-измерительные приборы и панели управления.
3. Кабельные линии питания и сигнализации промышленного и приборного назначения.
4. Аппаратура, работающая в условиях вибрации, ударов и линейных ускорений.

Таким образом, ШР16У2НШ5 представляет собой компактную двухконтактную кабельную розетку с угловым патрубком, рассчитанную на рабочие токи до 10 А на контакт и напряжение до 850 В амплитудного значения. Она обеспечивает малое переходное сопротивление контакта, устойчивость к механическим воздействиям и удобный боковой подвод кабеля, что делает её востребованной в промышленной и приборной технике.
