Назначение и область применения

Розетка кабельная ШР16У2НШ относится к серии низкочастотных цилиндрических разъёмов общего применения ШР, которые используются в электропитании и сигнальных цепях радио- и электроаппаратуры. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в установках постоянного и переменного тока частотой до значения порядка 3 МГц при рабочем напряжении до 850 В (амплитудное значение).

Такие соединители востребованы там, где требуется быстрый и надёжный разрыв цепи без пайки и демонтажа оборудования: в пультах управления, измерительных стендах, блоках питания, а также в составе кабельных сборок, подключаемых к ответным вилкам того же типоразмера. Розетка выступает кабельной частью соединения, то есть устанавливается на кабель, а не на корпус прибора.

Расшифровка условного обозначения

Маркировка «ШР16У2НШ» построена по стандартной для серии схеме и читается следующим образом:

• ШР — тип соединителя, низкочастотный цилиндрический разъём общего применения.
• 16 — условный размер корпуса, то есть габаритный размер розетки.
• У — конструктивное исполнение кабельной части с угловым патрубком, что обеспечивает более компактный вход кабеля под углом.
• 2 — число контактов в данной модификации, то есть двухконтактная версия.
• Н — никелевое покрытие контактной пары, в отличие от серебряного.
• Ш — обозначение розетки как кабельной части соединения.

Понимание этой маркировки важно при подборе ответной части: вилка (штекер) должна соответствовать тому же типоразмеру корпуса и числу контактов, иначе сочленение будет невозможно.

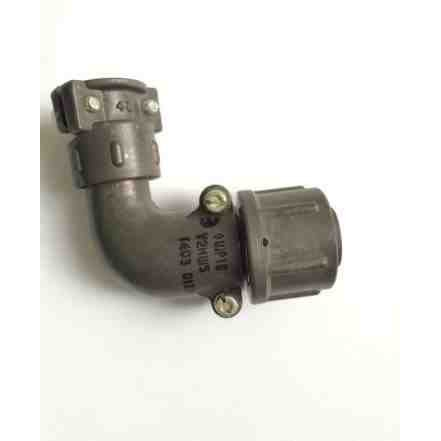

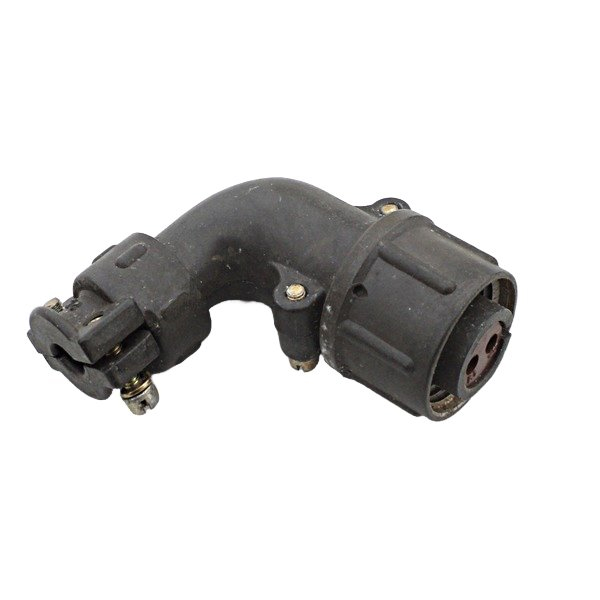

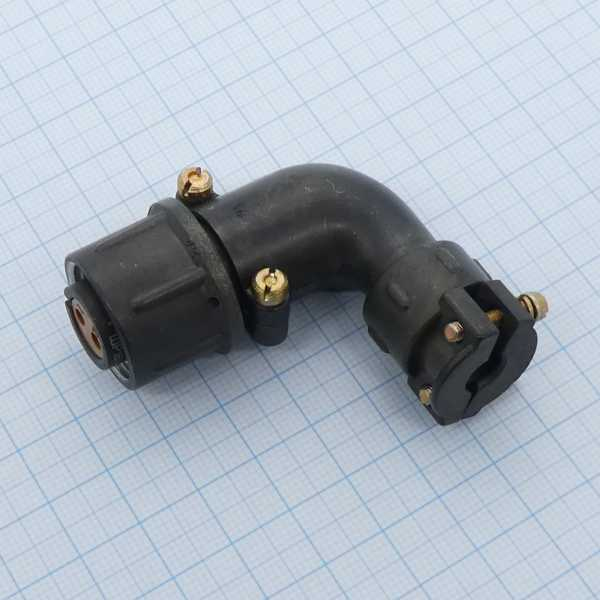

Конструкция и материалы

Корпус розетки изготавливается из алюминиевого сплава или аналогичного механически прочного материала, который обеспечивает стойкость к механическим нагрузкам при монтаже и эксплуатации. Изоляторы выполняются из пресс-материалов типа карболита, обеспечивающих достаточную электрическую прочность и термостойкость.

Контакты цилиндрические, обычно латунные с никелевым покрытием, рассчитаны на монтаж под неэкранированный кабель. Патрубок под кабель имеет угловое исполнение, что упрощает фиксацию изделия в стеснённых монтажных пространствах. Со стороны ответной части гарантируется надёжное винтовое сочленение с вилкой того же типоразмера, обеспечивающее хороший электрический и механический контакт.

Никелевое покрытие контактов положительно сказывается на стойкости к окислению и износу при многократных сочленениях и разъединениях, что важно для оборудования, которое часто перекоммутируется.

Типовые технические параметры

Точные значения для конкретного экземпляра ШР16У2НШ могут отличаться в зависимости от исполнения, однако для двухконтактных кабельных розеток ШР-серии характерны следующие ориентиры:

1. Рабочее напряжение — до 850 В постоянного и переменного тока (амплитудное значение).
2. Рабочая частота — до значения порядка 3 МГц.
3. Рабочий ток на контакт — до нескольких ампер, обычно порядка 10 А на контакт при двухконтактном исполнении.
4. Число контактов — 2.
5. Тип сочленения — винтовое, с ответной вилкой соответствующего типоразмера.

Указанные параметры соответствуют типовым сигнальным и силовым цепям малой мощности и позволяют применять розетку как в цепях передачи сигнала, так и в цепях питания маломощных потребителей.

Порядок применения и подбора

Перед монтажом следует убедиться, что ответная вилка относится к тому же типоразмеру корпуса и имеет соответствующее число контактов. Кабель, подключаемый к розетке, должен быть неэкранированным и подходить по диаметру к угловому патрубку. При коммутации важно следить за надёжностью винтового сочленения: именно оно обеспечивает стабильный электрический контакт и механическую фиксацию.

Если известна точная модификация изделия, например ШР16У2НШ2 или ШР16У2НШ5, можно дать более прицельную расшифровку и указать ориентировочные габариты, тип подходящего кабеля и условия применения. Для базового исполнения, представленного под артикулом 8998 в категории ШР16, приведённые сведения описывают назначение, конструктивные особенности и типовые электрические параметры изделия.
