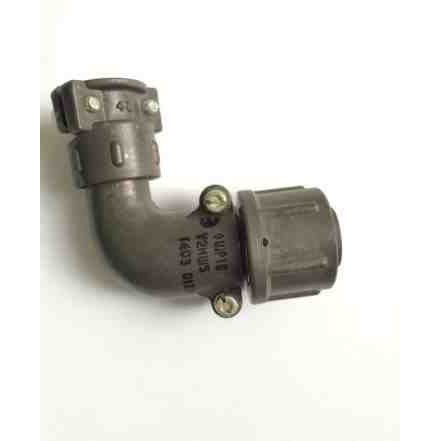

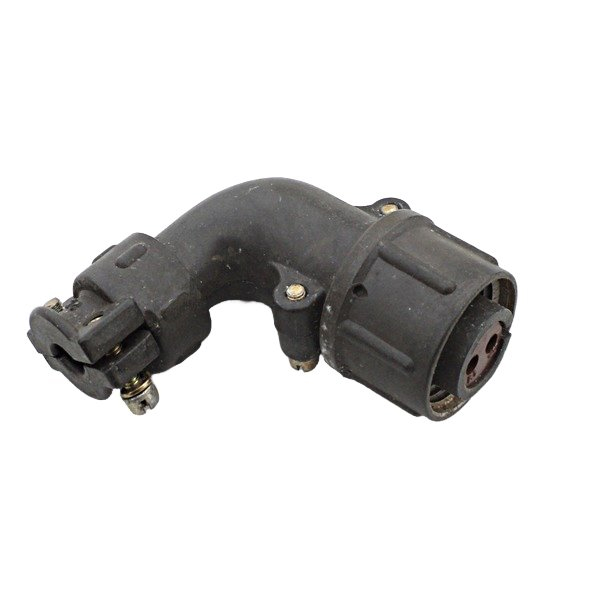

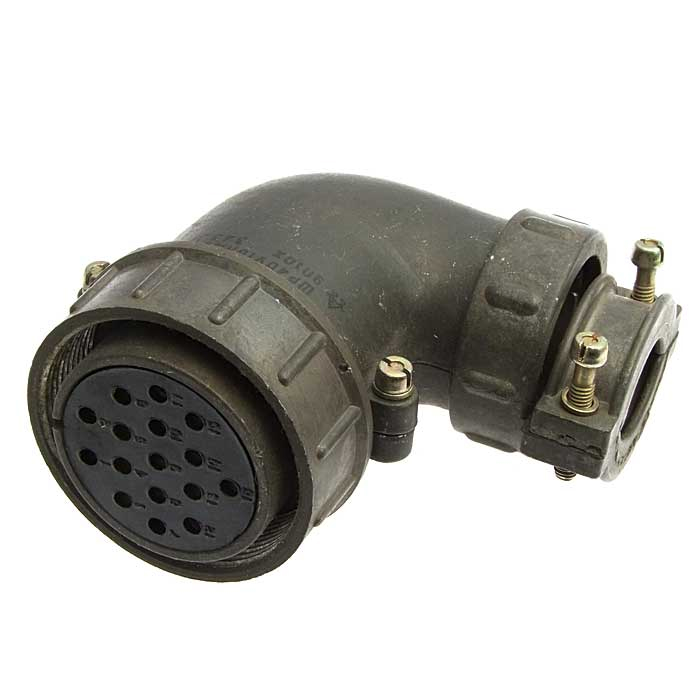

ШР16У2НШ‑К — это низкочастотный цилиндрический соединитель общепромышленного назначения, розетка кабельная с угловым патрубком для неэкранированного кабеля, предназначенная для эксплуатации в радио‑ и радиотехнической аппаратуре, а также в промышленных электрических цепях.

• ШР — серия цилиндрических электрических соединителей общего назначения.

• 16 — условный размер корпуса, связанный с габаритами и числом контактов.

• У — конструктивное исполнение с угловым (повернутым на 90°) патрубком для подключения кабеля.

• 2 — номер контактного набора (набор диаметров и размещения контактов).

• Н — покрытие контактов: никель; при отсутствии буквы обычно используется серебро.

• Ш — тип соединителя (кабельная часть).

• К в конце обозначения обычно означает «кабельная» или указывает на конкретное климатическое исполнение/конструктив из ТУ, но в ряде источников буква «К» интерпретируется как особое климатическое исполнение или модификацию корпуса.

Соединители серии ШР16 рассчитаны на работу в цепях постоянного и переменного тока, в том числе на частотах до нескольких МГц.

• Максимальное рабочее напряжение постоянного тока — до 850 В (действующее/амплитудное значение).

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Рабочий ток на контакт зависит от диаметра контакта (обычно 7–50 А для разных диаметров, для набора 2 типичен диапазон около 10–25 А на контакт).

• Температура окружающей среды — от примерно −60 до +60 °C, с возможностью кратковременных перегревов до примерно +110 °C при смене температур.

• Соединитель рассчитан на воздействие вибрации и ударов:

  • синусоидальная вибрация до 5000 Гц с ускорением до порядка 300 м/с²;

  • механические удары одиночные до ~5000 м/с² и многократные до ~350 м/с²;

  • линейные перегрузки до около 2000 м/с².

ШР16У2НШ‑К используется как кабельная часть комбинированного соединения для внутренней и наружной прокладки кабеля, при этом наружное применение требует дополнительной защиты от пыли и влаги со стороны потребителя.
Корпус обычно выполняется из алюминиевого сплава с анодированием, изолятор — из термореактивной пластмассы, контактная часть — круглые контакты с гнёздами в розетке; сочленение обеспечивается резьбовым соединением.
