ШР16У2НШ5: кабельная розетка для надежных соединений в промышленной аппаратуре

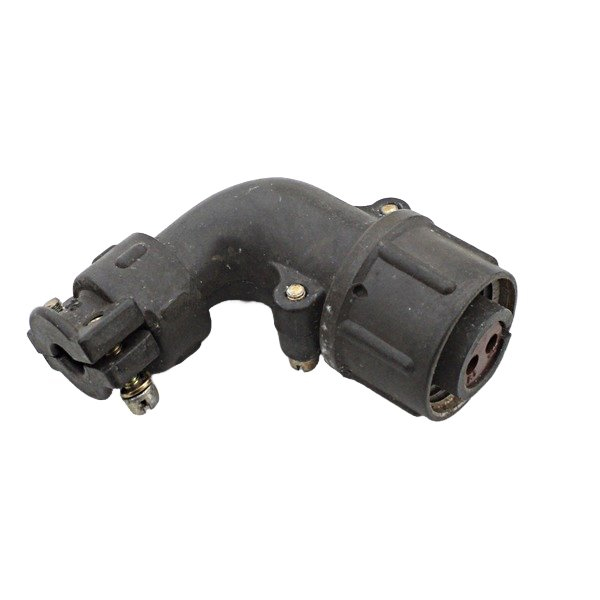

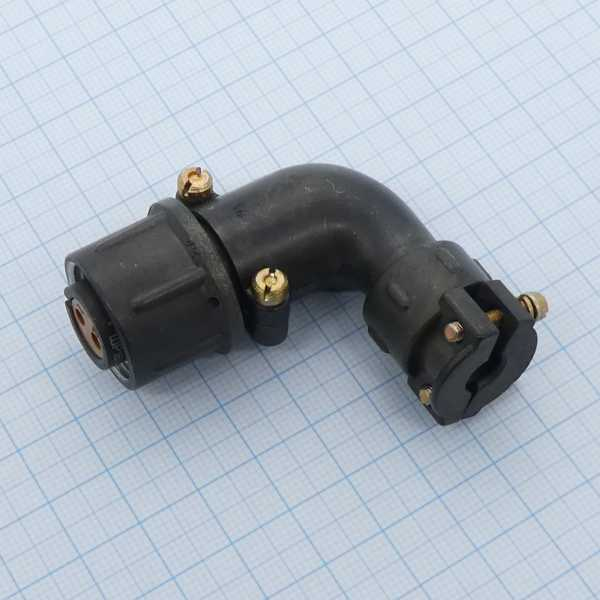

ШР16У2НШ5 — низкочастотный цилиндрический электрический соединитель серии ШР, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока. Модель представляет собой кабельную розетку с угловым патрубком, рассчитанную на подключение неэкранированного кабеля и применение в радиоэлектронном, измерительном, промышленном и специальном оборудовании.

Конструкция и расшифровка

Маркировка ШР16У2НШ5 отражает основные конструктивные особенности изделия:

• ШР — серия низкочастотных цилиндрических соединителей.

• 16 — условный размер корпуса.

• У — кабельное исполнение с угловым патрубком.

• 2 — два контакта.

• Н — гайка патрубка для неэкранированного кабеля.

• Ш — розетка в кабельном исполнении.

• 5 — условное обозначение сочетания контактов.

Угловая конструкция патрубка помогает аккуратно организовать вывод кабеля в ограниченном пространстве, снижая вероятность перегиба проводника у места подключения. Резьбовой механизм сочленения обеспечивает устойчивую фиксацию пары разъемов и повышает надежность контакта при вибрационных нагрузках.

Основные характеристики ШР16У2НШ5

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Для варианта с контактами диаметром 1,5 мм указываются рабочий ток до 20 А и сопротивление контактов не более 2,5 мОм.

Характеристики могут уточняться в зависимости от технической документации и исполнения конкретной партии изделия.

Сферы применения

Разъем ШР16У2НШ5 используют там, где требуется надежное разъемное соединение кабелей, приборных узлов и блоков. Типичные направления применения включают:

• радиоэлектронную и радиотехническую аппаратуру;

• промышленное оборудование и системы автоматизации;

• измерительные комплексы;

• источники питания и силовые цепи;

• контрольно-испытательное оборудование;

• приборы, работающие в условиях вибраций и температурных перепадов.

Серия ШР применяется для соединения и разъединения проводов, кабелей, модулей и узлов электрической аппаратуры. Одношпоночная поляризация корпуса помогает обеспечить корректную ориентацию при стыковке, а резьбовое соединение препятствует случайному разъединению.

Особенности эксплуатации

ШР16У2НШ5 относится к негерметичным соединителям, поэтому при использовании в запыленной, влажной или уличной среде необходимо предусмотреть дополнительную защиту устройства от проникновения воды и загрязнений. Рабочий температурный диапазон от −60 до +60 °C позволяет применять разъем в оборудовании, рассчитанном на эксплуатацию в сложных климатических условиях.

Для долговечной работы важно правильно выполнить пайку контактов, подобрать кабель с учетом допустимого сечения, исключить чрезмерное механическое усилие на патрубок и контролировать состояние резьбового соединения. Паспортные данные для подобных исполнений указывают ресурс до 500 циклов сочленения и расчленения, а также длительный срок сохраняемости при соблюдении условий хранения.

Итог

ШР16У2НШ5 — компактная двухконтактная кабельная розетка серии ШР с угловым патрубком для неэкранированного кабеля. Сочетание резьбовой фиксации, серебреных контактов, пайки и устойчивости к широкому диапазону температур делает ее практичным решением для промышленной, измерительной и радиоэлектронной техники, где важны стабильность электрического контакта и удобство кабельного монтажа.
