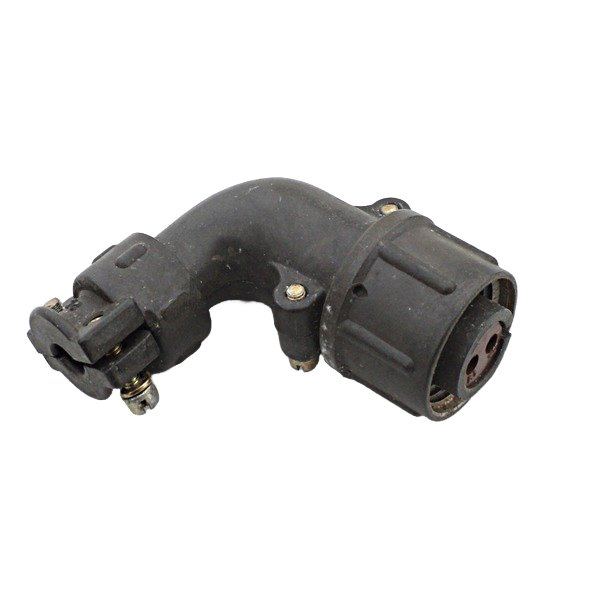

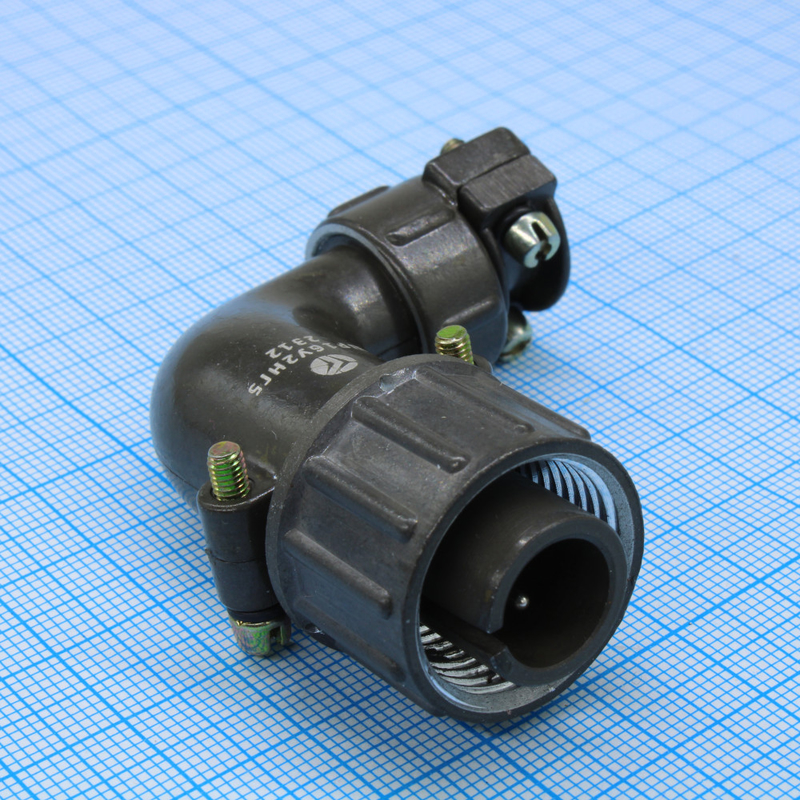

ШР16У2НГН — это кабельная вилка серии ШР, предназначенная для надежного соединения электрических цепей в различных системах. Она относится к цилиндрическим разъемам общего назначения, используемым в промышленности и технике.

Расшифровка обозначения

• ШР — тип соединителя (розетка или вилка).

• 16 — условный размер корпуса.

• У — угловое исполнение патрубка.

• 2 — количество контактов (два).

• Н — для неэкранированного кабеля.

• Г — вилка (plug).

• Н — покрытие контактов никелем.

Технические характеристики

Соединитель выдерживает рабочий ток до 10 А на контакт (до 20 А на весь разъем) при напряжении до 850 В переменного или постоянного тока. Сопротивление изоляции — не менее 5000 МОм, количество циклов соединения-расчленения — до 500.

Механические параметры включают устойчивость к вибрации (1–5000 Гц, 300 м/с²), ударам (до 5000 м/с² для одиночных) и линейным нагрузкам (2000 м/с²).

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов — до +110°C) и пониженном давлении до 1,3×10⁻⁴ Па. Предназначен для внутреннего монтажа или наружного с защитой от пыли и влаги, климатическое исполнение УХЛ.
