Назначение и область применения

Кабельная вилка углового типа ШР16У2НГ5 предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Изделие относится к серии ШР, которая объединяет кабельные и приборные (блочные) разъемы промышленного назначения.

Разъем ориентирован на применение в составе электрических систем промышленного оборудования, контрольно-измерительной аппаратуры и устройств, работающих в условиях расширенного температурного диапазона. Климатическое исполнение УХЛ допускает эксплуатацию как внутри помещений, так и на открытом воздухе при условии обеспечения защиты от прямого попадания пыли и воды.

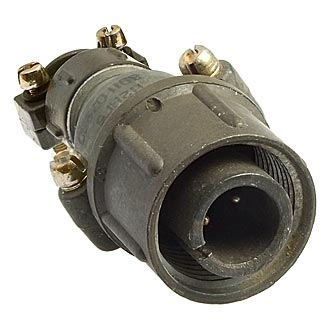

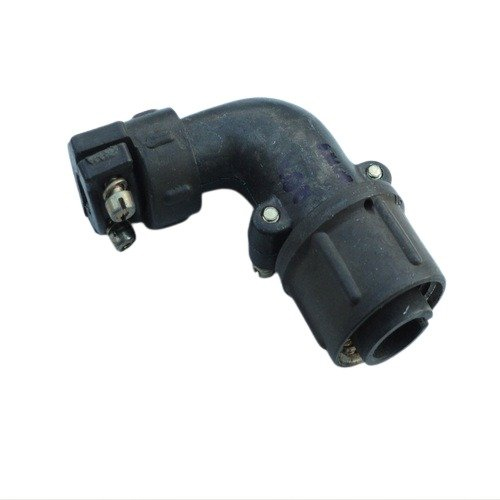

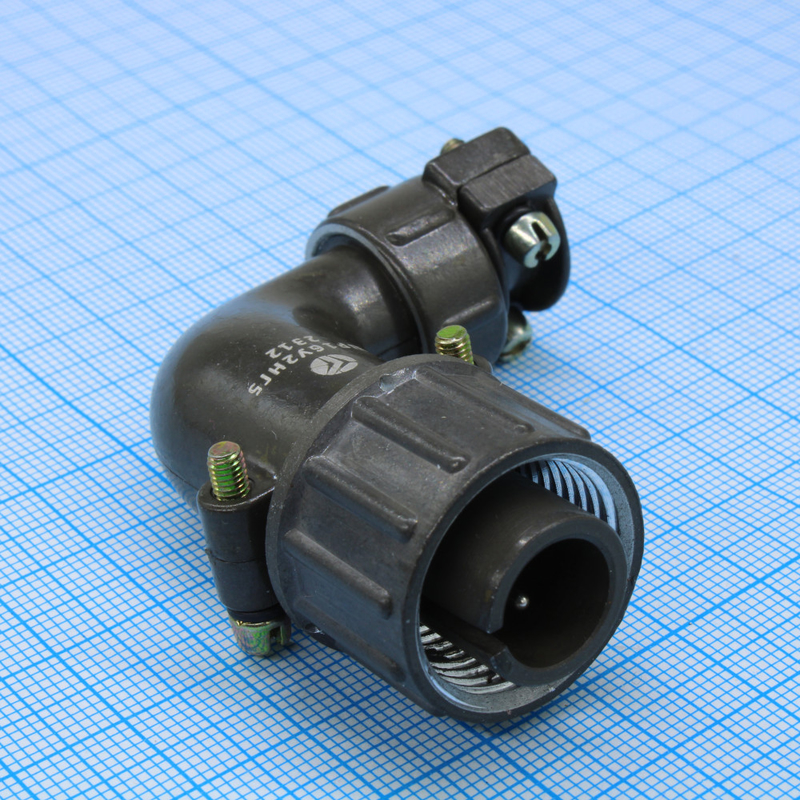

Конструкция с угловым патрубком обеспечивает удобный вывод кабеля под углом к оси сочленения, что особенно востребовано при ограниченном монтажном пространстве и плотной компоновке оборудования.

Подтвержденные технические особенности

Изделие характеризуется следующими параметрами, подтвержденными каталожными данными:

• Тип корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Условный размер корпуса: 16.
• Количество контактов: 2.
• Диаметр контактов: 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: 10 А.
• Максимальная суммарная токовая нагрузка: 20 А.
• Покрытие контактов: серебро или никель.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Разъем рассчитан на работу при температурах окружающей среды от минус 60 до плюс 60 градусов Цельсия. Конструкция выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц, а также механические удары, что подтверждает пригодность изделия для применения в условиях повышенных динамических нагрузок.

Совместимость и взаимосочленяемость

Вилка ШР16У2НГ5 взаимосочленяема с разъемами серий ШР, 2РТ-А, 2РТТ и ШРГ. Это позволяет использовать изделие в составе ранее смонтированных систем без необходимости замены ответных частей.

В качестве аналога может рассматриваться кабельный разъем 2РТ16У2НГ5-А, имеющий сходные присоединительные и электрические параметры. Взаимосочленяемость с несколькими сериями расширяет возможности применения вилки при ремонте, модернизации и комплектации оборудования разных лет выпуска.

Эксплуатационные преимущества

Угловое исполнение корпуса снижает механическую нагрузку на кабельный ввод при боковом расположении подводимого кабеля. Двухконтактная схема с контактами диаметром 1,5 мм обеспечивает надежную коммутацию при суммарной токовой нагрузке до 20 А. Покрытие контактов серебром или никелем способствует стабильности переходного сопротивления и защите контактных поверхностей от окисления.

Высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях — гарантирует минимальные токи утечки и корректную работу цепей измерения и управления. Расширенный температурный диапазон и стойкость к вибрационным и ударным воздействиям делают разъем пригодным для ответственных применений в промышленной аппаратуре.
