Назначение

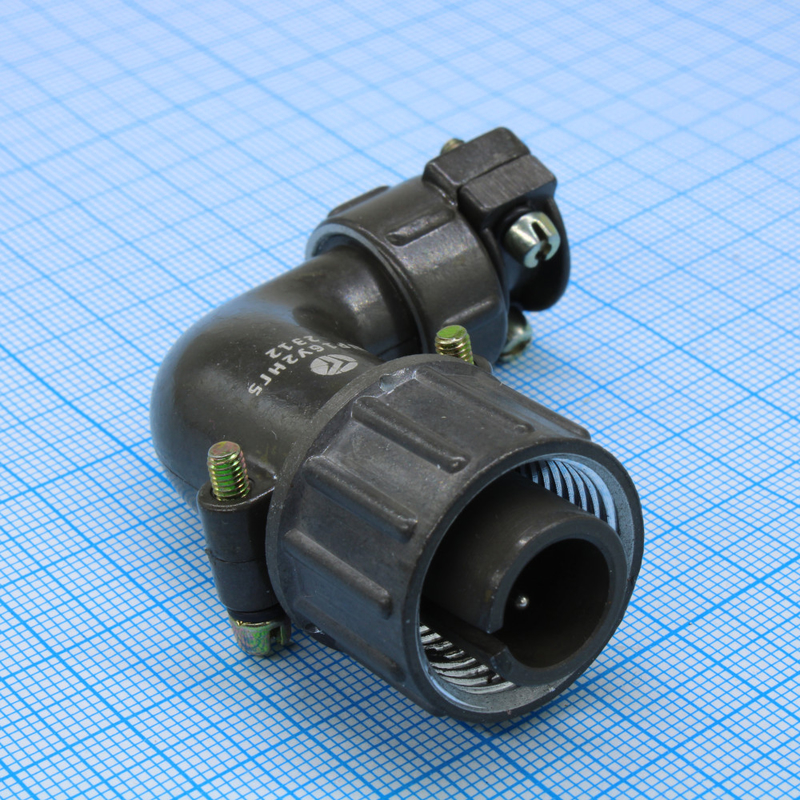

ШР16У2НГ5 представляет собой кабельную вилку из серии низкочастотных цилиндрических соединителей общего назначения. Устройство предназначено для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре. Конструкция допускает наружное использование при условии защиты от пыли, воды, дождя и солнечного излучения, что соответствует климатическому исполнению УХЛ или УХЛ2. Соединитель обеспечивает работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

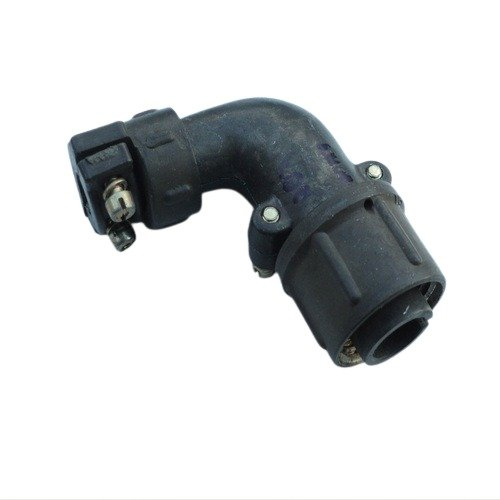

Изделие применяется для коммутации силовых и сигнальных линий в стационарном и подвижном оборудовании. Резьбовой способ сочленения гарантирует надёжную фиксацию ответных частей и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Угловой патрубок позволяет удобно размещать кабель в ограниченном пространстве, снижая механическое напряжение в месте ввода.

Подтверждённые особенности

Соединитель имеет 2 контакта диаметром 1,5 мм с серебряным покрытием. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление не более 2,5 мОм и высокую коррозионную стойкость в условиях повышенной влажности. Рабочий ток составляет 10 А на каждый контакт, при этом суммарный ток по обоим контактам достигает 20 А. Максимальное рабочее напряжение — до 850 В.

Монтаж осуществляется методом пайки, что обеспечивает высокую механическую прочность и низкое сопротивление соединения. Устройство рассчитано на подключение неэкранированного кабеля сечением до 1,93 квадратных миллиметра. Габаритные размеры вилки составляют 59,9 на 53,2 на 25,5 мм.

Соединитель сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Допускается перегрев контактов до плюс 110 градусов Цельсия без потери эксплуатационных характеристик. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате и механические удары с ускорением до 5000 метров на секунду в квадрате.

Ресурс соединителя составляет 500 сочленений и расчленений при сохранении заявленных электрических параметров. Наработка на отказ достигает 1000 часов, что подтверждает надёжность изделия при длительной эксплуатации в составе радиоэлектронной аппаратуры.

Применение

ШР16У2НГ5 используется в составе радиоэлектронных устройств, где требуется надёжное разъёмное соединение кабельных линий. Основные области применения включают:

• Внутренний монтаж радиоэлектронной и радиотехнической аппаратуры
• Подключение измерительных и контрольных приборов
• Коммутация цепей питания в промышленном оборудовании
• Использование в устройствах, эксплуатируемых в условиях умеренного и холодного климата
• Соединение кабельных трасс в аппаратуре, подверженной вибрациям и механическим ударам

Климатическое исполнение УХЛ или УХЛ2 позволяет применять вилку в регионах с умеренным и холодным климатом, в том числе при наружном размещении с соответствующей защитой от атмосферных воздействий. Угловая конструкция патрубка особенно удобна при монтаже в стеснённых условиях, когда требуется отвод кабеля под углом относительно оси соединителя.

Соединитель подходит как для новых разработок, так и для замены вышедших из строя элементов в ранее выпущенной аппаратуре. Благодаря стандартизированной конструкции серии ШР16 обеспечивается совместимость с ответными частями соответствующего типономинала.
