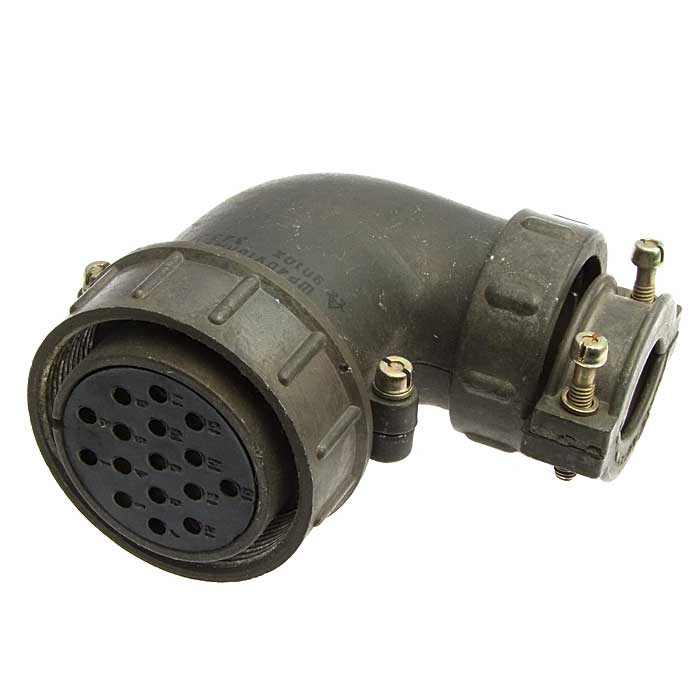

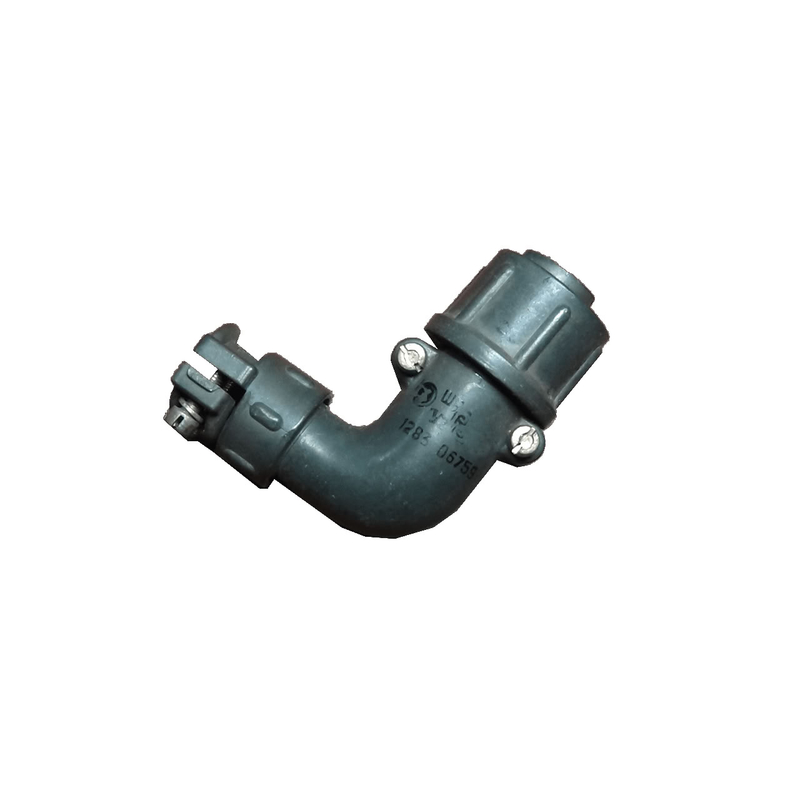

ШР16У2НГ Коннектор «5» — это низкочастотный цилиндрический разъём серии ШР, кабельная «вилка» с угловым патрубком, предназначенная для присоединения проводов к радиоэлектронной и радиотехнической аппаратуре общего назначения.

• ШР — тип соединителя (низкочастотный цилиндрический разъём).

• 16 — условный размер корпуса.

• У — угловое конструктивное исполнение (патрубок под 90°), противопоставляется «П» (прямой патрубок).

• 2 — количество контактов (два контакта).

• НГ — негерметичный (не герметизированный) вариант.

• 5 — конфигурация контактного набора: 2 контакта диаметром 1,5 мм, рассчитанные на ток до 10 А каждый.

• Рабочий ток: до 10 А на каждый контакт (в целом до 20 А на соединитель).

• Максимальное рабочее напряжение постоянного и переменного тока — до 850 В.

• Диаметр контактов — 1,5 мм, покрытие контактов, как правило, серебро; сопротивление контакта не более 2,5 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Корпус обычно выполнен из алюминиевого сплава, изолятор — из карболита или аналогичного материала, патрубок угловой, предназначен для неэкранированного кабеля.

• Разъём рассчитан на эксплуатацию в достаточно широком температурном диапазоне (примерно от −60 °C до +60 °C) и имеет климатическое исполнение УХЛ, что позволяет использовать его в промышленной и радиотехнической аппаратуре.
