Назначение и область применения

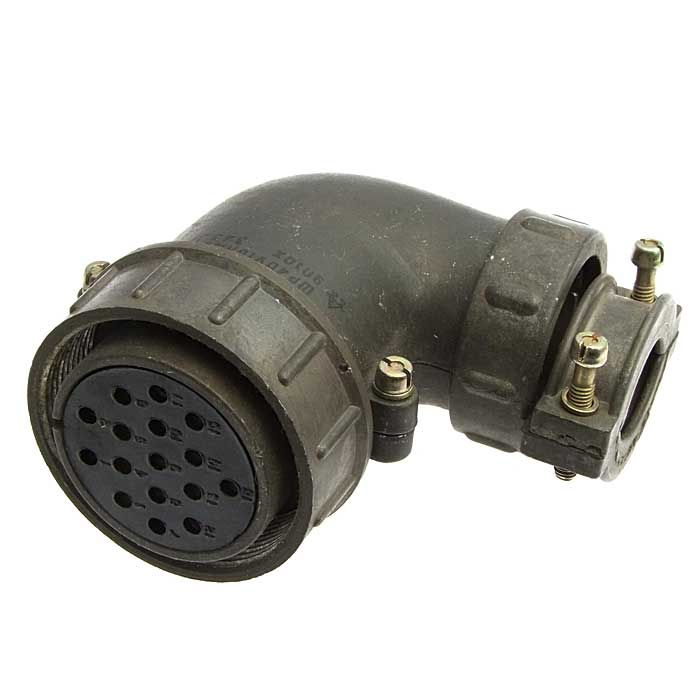

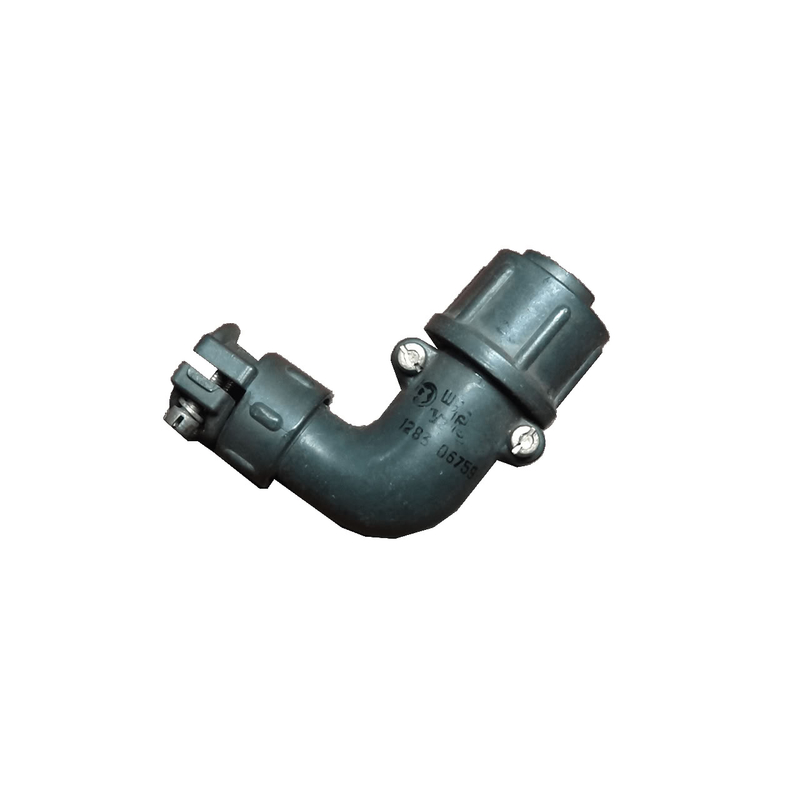

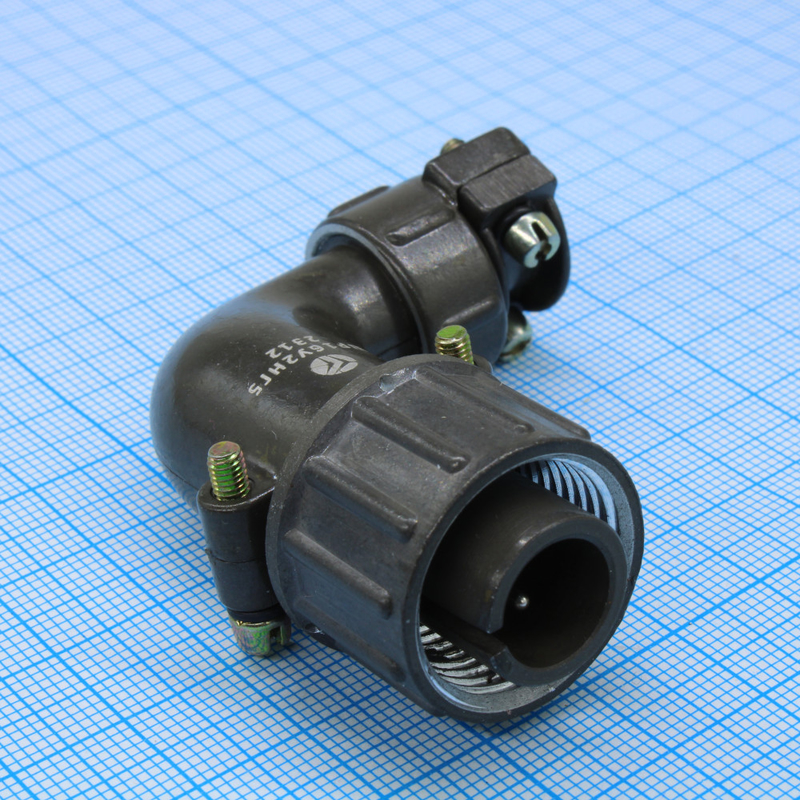

ШР16У2НГ представляет собой кабельную вилку из серии герметичных электрических соединителей общего назначения, разработанных для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры. Изделие предназначено для создания надёжного разъёмного электрического соединения в условиях повышенной влажности, запылённости и значительных механических нагрузок.

Соединитель рассчитан на работу с неэкранированным кабелем и применяется в промышленном оборудовании, измерительных приборах, системах связи и специальной технике, где требуется стабильность контакта при жёстких внешних воздействиях. Конструкция с угловым патрубком обеспечивает удобный вывод кабеля в ограниченном пространстве монтажных отсеков.

Расшифровка обозначения

Маркировка ШР16У2НГ содержит полную информацию о конструктивных особенностях соединителя:

• ШР — тип изделия: штепсельный разъём герметичного исполнения;
• 16 — условный размер корпуса, соответствующий диаметру монтажного отверстия около 16 мм;
• У — наличие углового патрубка для кабельного ввода;
• 2 — число контактных групп, то есть два контакта;
• Н — исполнение для неэкранированного кабеля;
• Г — герметичное исполнение с защитой от проникновения пыли и влаги.

Технические характеристики и эксплуатационные параметры

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия, а при кратковременной смене температур — до плюс 110 градусов Цельсия. Такая термостойкость позволяет использовать соединитель в климатических условиях от арктических до тропических зон.

Механическая устойчивость подтверждена следующими параметрами:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• устойчивость к одиночным механическим ударам с ускорением до 5000 метров на секунду в квадрате;
• стойкость к линейному ускорению до 2000 метров на секунду в квадрате.

Электрическая изоляция характеризуется сопротивлением не менее 5000 МОм, что гарантирует отсутствие утечек и высокую надёжность соединения. Минимальная наработка изделия составляет 5000 часов, а число циклов соединения и расчленения — не менее 500. Заявленный срок сохраняемости достигает 15 лет, что подтверждает долговечность материалов и покрытий.

Конструктивные особенности

Угловой кабельный патрубок позволяет минимизировать радиус изгиба кабеля и снизить механическое напряжение в месте ввода, что особенно важно при монтаже в стеснённых условиях. Герметичная конструкция корпуса предотвращает попадание внутрь пыли, влаги и агрессивных сред, обеспечивая стабильную работу контактных пар.

Двухконтактная схема исполнения рассчитана на подключение цепей питания или сигнальных линий, где требуется компактность и высокая плотность монтажа. Соединитель совместим с ответными частями серии ШР16 соответствующего исполнения.

Рекомендации по применению

ШР16У2НГ целесообразно использовать в аппаратуре, эксплуатируемой на подвижных объектах, в станках с вибрационным воздействием, а также в оборудовании, работающем на открытом воздухе или в неотапливаемых помещениях. При монтаже необходимо обеспечить правильную разделку неэкранированного кабеля и герметизацию ввода в соответствии с технической документацией на изделие.

Благодаря сочетанию герметичности, широкого температурного диапазона и высокой механической прочности соединитель пригоден для ответственных применений в промышленной и специальной технике, где отказ электрического соединения недопустим.
