Назначение

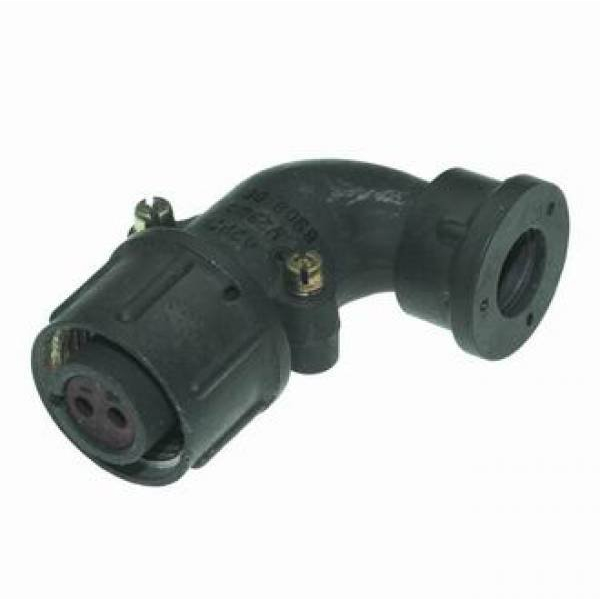

ШР16У2ЭШ-К (встречается также обозначение ШР16У2ЭШ5) — кабельная розетка серии ШР производства предприятия «Элекон». Изделие представляет собой цилиндрический соединитель и предназначено для соединения экранированных кабелей в электрических цепях. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация при работе с постоянным и переменным током с частотой до 3 МГц и напряжением до 850 В.

Как кабельная часть соединителя, розетка монтируется на оконечности экранированного кабеля и обеспечивает его подключение к ответной части. Исполнение с угловым патрубком позволяет прокладывать кабель под углом к оси сочленения, что удобно в стеснённых условиях монтажа внутри аппаратуры и на внешних узлах.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по системе, принятой для соединителей серии ШР, и несёт информацию о конструкции и назначении:

• ШР — тип цилиндрического соединителя;
• 16 — условный размер корпуса;
• У — угловой патрубок для вывода кабеля;
• 2 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розетка, то есть кабельная часть соединения;
• 5 (К) — сочетание контактов и исполнение изделия.

Розетка оснащена двумя контактами диаметром 1,5 мм с серебряным или никелевым покрытием. Переходное сопротивление контактов составляет не более 2,5 мОм, что обеспечивает стабильность электрического соединения при эксплуатации.

Технические характеристики

Изделие рассчитано на следующие параметры работы и нагрузки:

• максимальный ток на один контакт — 10 А, суммарный по двум контактам — 20 А;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 850 В;
• частота тока — до 3 МГц;
• ресурс сочленений — 500 циклов;
• наработка — не менее 1000 часов;
• масса — около 36 граммов.

Указанные параметры подтверждают пригодность розетки для применения в цепях питания и сигнальных цепях радиотехнической аппаратуры, где предъявляются требования к стабильности контактного сопротивления и электрической прочности изоляции.

Условия эксплуатации и устойчивость к воздействиям

Розетка предназначена для внутреннего и наружного применения в составе аппаратуры. По климатическому исполнению изделие относится к категории УХЛ; защита от пыли и влаги обеспечивается потребителем при монтаже, что подразумевает принятие соответствующих мер на месте установки.

Конструкция выдерживает механические и климатические воздействия в широком диапазоне:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• температура окружающей среды от минус 60 до плюс 110 градусов Цельсия.

Такая устойчивость позволяет использовать соединитель в аппаратуре, работающей в жёстких условиях, включая наземную и бортовую радиоэлектронику.

Применение и комплектация

Основная область применения ШР16У2ЭШ-К — соединение экранированных кабелей в радиотехнических и радиоэлектронных устройствах. Розетка устанавливается на кабеле и служит для быстрого сочленения и расчленения электрической цепи без пайки в месте стыка. Экранированное исполнение обеспечивает сохранение экранирующей оболочки кабеля в зоне соединения, что важно для защиты сигнальных цепей от помех.

Изделие поставляется под приёмку «5», что соответствует повышенным требованиям к качеству и надёжности. На техническом чертеже изделия приведены габаритные размеры, боковой и фронтальный виды, которые иллюстрируют компактную конструкцию корпуса с угловым патрубком. Масса около 36 граммов и малые габариты облегчают монтаж в аппаратуре с ограниченным свободным объёмом.
