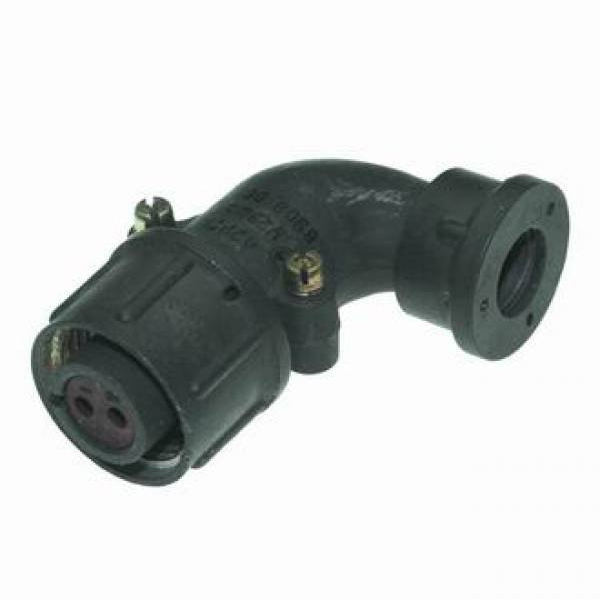

ШР16У2ЭШ5: особенности, применение и подбор электрического разъёма

ШР16У2ЭШ5 — промышленный электрический разъём серии ШР, рассчитанный на создание надёжного разъёмного соединения в аппаратуре, системах автоматики, измерительных комплексах и электрооборудовании. Такие соединители применяются там, где важны механическая прочность, стабильный контакт и удобство обслуживания оборудования.

Маркировка ШР16У2ЭШ5 обычно используется для идентификации конкретного исполнения разъёма в рамках серии: она помогает учитывать габаритную группу, вариант сочленения, конструктивные особенности и исполнение контактной части. Перед заменой или включением в проект важно сопоставить полную маркировку обеих ответных частей соединителя, тип контактов и электрическую схему подключения.

Где используется ШР16У2ЭШ5

Разъёмы этого класса востребованы в оборудовании с множеством сигнальных, управляющих или питающих цепей. Основные сферы применения:

• промышленная автоматика и шкафы управления;

• измерительные приборы и лабораторные стенды;

• станочное и технологическое оборудование;

• телеметрические и контрольные системы;

• средства связи и специализированная аппаратура;

• блоки питания, коммутации и распределения сигналов;

• ремонт и модернизация ранее выпущенного оборудования.

Разъёмное соединение упрощает монтаж: кабельный жгут или отдельный модуль можно отключить без демонтажа всей системы. Это особенно полезно при диагностике, регламентном обслуживании и замене узлов.

Конструктивные особенности

Исполнение ШР16У2ЭШ5 относится к цилиндрическим многоконтактным соединителям. Типовая конструкция включает корпус, изоляционный элемент с контактными гнёздами или штырями, элементы фиксации и детали, обеспечивающие ввод и закрепление кабеля.

Ключевые преимущества такого решения:

• компактное размещение нескольких цепей в одном соединителе;

• механическая фиксация ответных частей;

• удобная идентификация контактов при монтаже;

• возможность формирования аккуратных кабельных жгутов;

• пригодность для эксплуатации в составе технического оборудования;

• снижение риска случайного отсоединения при правильном сочленении.

При проектировании важно учитывать не только число контактов, но и назначение каждой цепи. Силовые проводники, сигнальные линии, цепи датчиков и экранированные кабели могут предъявлять разные требования к сечению жил, разводке и защите от помех.

На что обратить внимание при подборе

Полная маркировка разъёма — основной ориентир, однако для корректного подбора ШР16У2ЭШ5 необходимо проверить несколько параметров:

Даже внешне похожие соединители могут отличаться распиновкой, ключеванием, расположением контактов или способом установки. Поэтому заменять разъём «по фотографии» рискованно: несовпадение контактной схемы может привести к неправильному подключению оборудования.

Монтаж и подключение

Перед монтажом ШР16У2ЭШ5 рекомендуется подготовить схему распиновки, промаркировать жилы кабеля и проверить соответствие контактов электрической документации. Для каждого проводника следует использовать подходящий способ соединения, предусмотренный конструкцией контакта: пайку, обжим либо иной установленный метод.

Практический порядок работ обычно выглядит так:

1. Отключить оборудование от питания и убедиться в отсутствии напряжения.

2. Сверить маркировку разъёма и ответной части.

3. Проверить нумерацию контактов по документации или схеме жгута.

4. Подготовить кабель: снять внешнюю оболочку, зачистить жилы, надеть необходимые элементы корпуса.

5. Подсоединить жилы к контактам согласно распиновке.

6. Закрепить кабель так, чтобы механическая нагрузка не передавалась на места соединения.

7. Выполнить проверку отсутствия коротких замыканий и ошибок коммутации.

8. Соединить части разъёма и убедиться в надёжности фиксации.

После сборки полезно прозвонить все цепи мультиметром, проверить отсутствие замыканий между соседними контактами, а также убедиться, что экран кабеля подключён в соответствии с требованиями конкретной системы.

Почему важна точная маркировка

Маркировка ШР16У2ЭШ5 нужна не только для учёта комплектующих. Она помогает специалисту подобрать совместимую ответную часть, восстановить кабельную сборку, найти данные для ремонта и избежать ошибок при подключении многоконтактного оборудования.

При работе со старой аппаратурой особенно важно сохранять исходную распиновку и нумерацию. Если документация отсутствует, перед демонтажем разъёма стоит сфотографировать подключение, составить таблицу цепей и промаркировать каждый провод. Такой подход значительно упрощает обратную сборку и снижает риск повреждения оборудования.

ШР16У2ЭШ5 остаётся практичным решением для надёжной коммутации электрических цепей в технических системах, где требуются прочность, ремонтопригодность и упорядоченный монтаж кабельных соединений.
