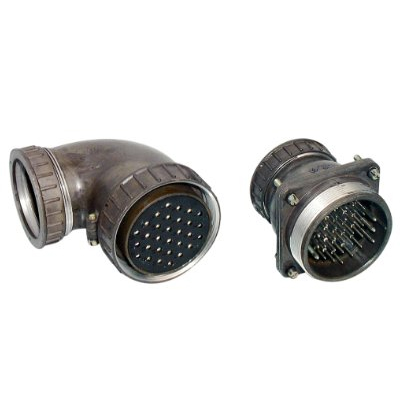

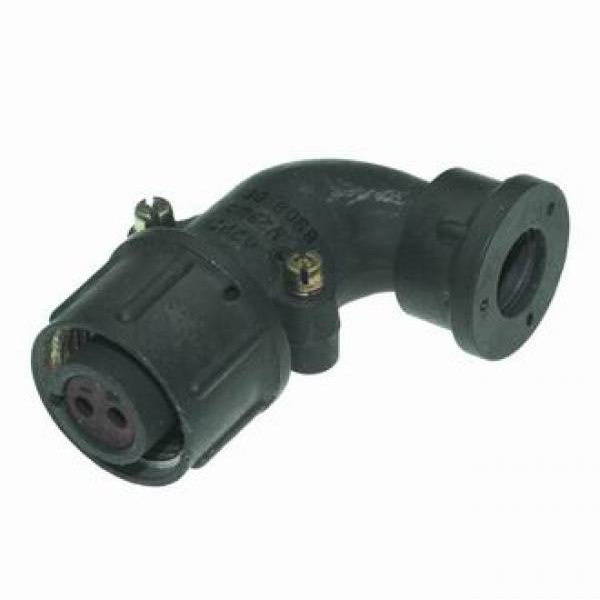

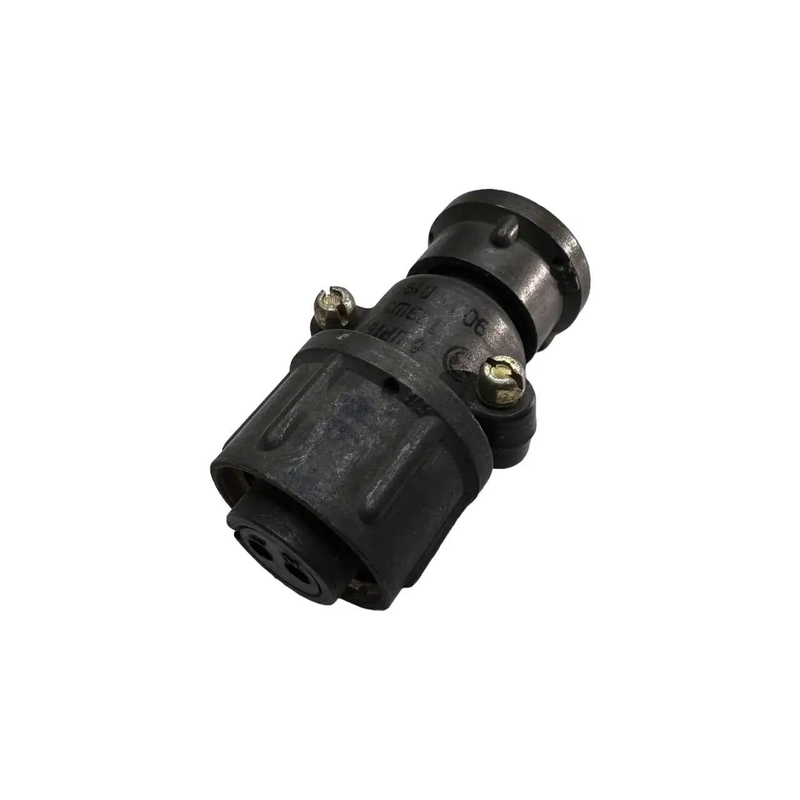

ШР16У2ЭШ5 — это розетка‑разъём серии ШР (соединитель круглый) для кабельного исполнения с угловым патрубком и гайкой для подключения экранированного кабеля. Относится к негерметичным соединителям общего назначения, применяемым в радио‑ и радиотехнической аппаратуре, а также в промышленных электрических цепях.

• ШР — тип соединителя (круглый электрический разъём).

• 16 — условный размер корпуса разъёма.

• У — угловой патрубок (в отличие от «П» — прямой патрубок).

• 2 — количество контактов (2 контакта диаметром около 1,5 мм).

• Э — гайка патрубка для экранированного кабеля (для обеспечения экрана цепи).

• Ш — розетка (кабельная часть, подключаемая к вилке или блок‑розетке).

• 5 — сочетание контактов (числовой код, задающий тип контактной группы и схему).

• Количество контактов : 2, диаметр контакта примерно 1,5 мм.

• Рабочий ток : до 10 А на контакт, суммарный ток разъёма — до 20 А.

• Рабочее напряжение : до 850 В переменного или постоянного тока , амплитудное значение.

• Климатическое исполнение : ориентировано на исполнение УХЛ (умеренный и холодный климат), с возможностью применения как внутри, так и снаружи при дополнительной защите от пыли и влаги.

• Механическая стойкость : рассчитан на многократные сочленения‑расчленения порядка 500 циклов, устойчив к вибрации и ударам в указанных диапазонах ускорений.

Розетка ШР16У2ЭШ5 предназначена для монтажа с экранированными (или неэкранированными, при соответствующем типе гайки) кабелями в электрических цепях постоянного и переменного тока с частотой до нескольких МГц, в аппаратуре радиоэлектронного и промышленного назначения. Угловой патрубок позволяет рационально разводить кабель в стеснённых монтажных пространствах, а гайка Э обеспечивает соединение экрана кабеля с корпусом разъёма для электромагнитной защиты цепи.
