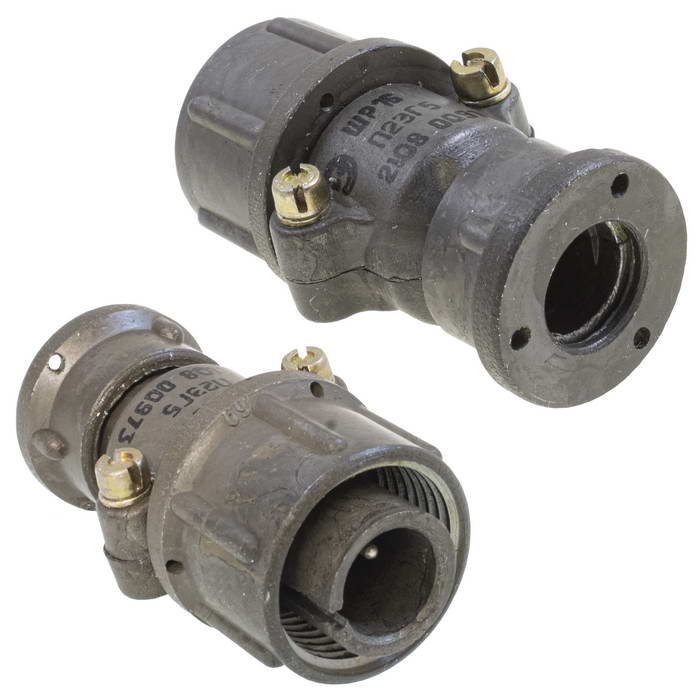

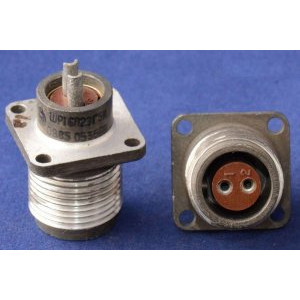

ШР16У2ЭГ-К — это кабельная вилка из серии разъёмов ШР16, предназначенная для надёжного соединения в электрических цепях переменного и постоянного тока с частотой до 3 МГц и амплитудой напряжения до 850 В. Она используется в радиоэлектронной аппаратуре, судовом оборудовании и других системах, где требуется высокая устойчивость к вибрациям и экстремальным условиям.

Расшифровка обозначения

• ШР — тип цилиндрического соединителя общего назначения.

• 16 — условный размер корпуса.

• У — конструкция с угловым патрубком.

• 2 — количество контактов (2 шт., диаметром обычно 3,5 мм).

• ЭГ — гайка патрубка для экранированного кабеля.

• К — модификация вилки (кабельная версия).

Технические характеристики

Соединители выдерживают рабочий ток до 50 А на контакт, сопротивление контакта не превышает 0,75 мОм, а изоляции — не менее 5000 МОм в нормальных условиях. Климатическое исполнение УХЛ позволяет применять их внутри и снаружи помещений (с защитой от пыли и влаги потребителем).

Условия эксплуатации

• Температура: от -60°C до +60°C (с кратковременным нагревом контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с².

• Удары: одиночные до 5000 м/с², многократные до 350 м/с².

• Давление: до 1,3×10⁻⁴ Па.

• Срок службы: 500 сочленений-расчленений, наработка 1000 часов, сохраняемость 15 лет.

Метод монтажа — пайка, покрытие контактов — серебро или никель для низкого сопротивления. ​
