Назначение

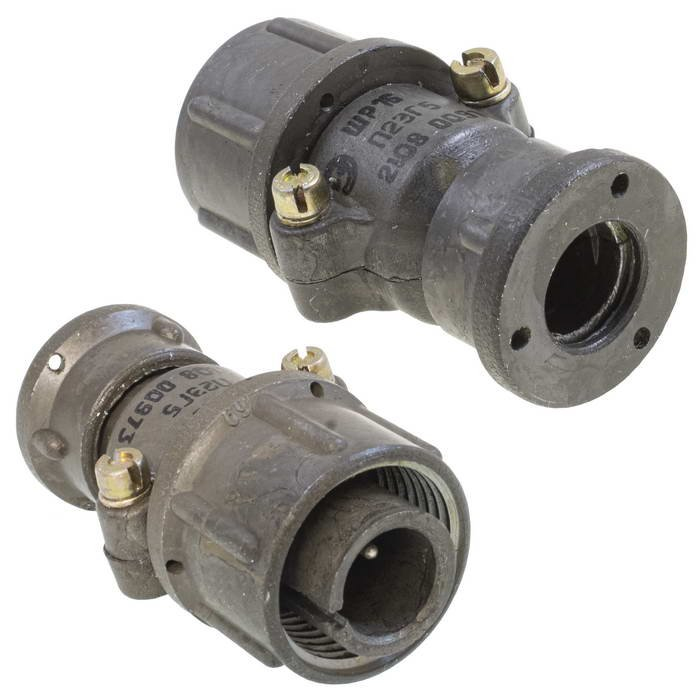

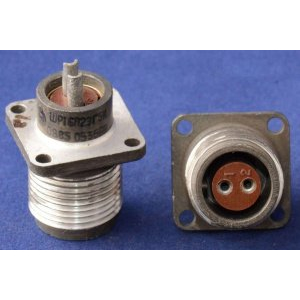

ШР16У2ЭГ — вилка из серии герметичных цилиндрических разъемов ШР, предназначенная для надежного электрического соединения в цепях переменного и постоянного тока. Изделие применяется там, где требуется устойчивость к вибрациям, ударам, линейным нагрузкам и воздействию экстремальных температур. В каталоге товар отнесен к категории ШР16, артикул 9005.

Согласно данным каталога, разъем используется в промышленности, авиации, военной технике и машиностроении, а также в транспорте и автоматике. Он подходит для внутреннего и наружного монтажа в климатическом исполнении УХЛ.

Расшифровка обозначения

• ШР — тип соединителя, цилиндрический разъем серии ШР.
• 16 — условный размер корпуса.
• У — герметичное исполнение с защитой от пыли и влаги.
• 2 — конструктивное исполнение: кабельная вилка с патрубком.
• Э — установочные электрические контакты.
• Г — вилка, работающая в паре с розеткой.

Такая маркировка позволяет определить принадлежность изделия к герметичным разъемам ШР16 и его роль в составе соединительной пары. Вилка предназначена для совместной работы с розеткой соответствующего исполнения серии ШР16.

Подтвержденные технические особенности

• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с².
• Устойчивость к механическим ударам: одиночным до 5000 м/с² и многократным до 350 м/с².
• Выдерживание линейных нагрузок до 2000 м/с².
• Рабочий диапазон температур от -60 °C до +125 °C.
• Степень защиты до IP67 в зависимости от сборки.
• Сопротивление изоляции не менее 5000 МОм.
• Контакты с пайкой и серебряным покрытием.

Перечисленные параметры характеризуют ШР16У2ЭГ как соединитель для условий с повышенными механическими и климатическими нагрузками. Герметичное исполнение и защита до IP67 в зависимости от сборки позволяют использовать изделие в составе оборудования, где требуется ограничить воздействие пыли и влаги.

Применение и монтаж

ШР16У2ЭГ применяется в промышленном оборудовании, авиационной и военной технике, машиностроении, на транспорте и в системах автоматики. Разъем подходит для внутреннего и наружного монтажа в климатическом исполнении УХЛ, что расширяет возможности его использования в составе ответственных электрических цепей.

В описании серии указаны байонетное или резьбовое сочленение и одношпоночная поляризация. Контакты выполняются с пайкой и серебряным покрытием. Для правильного подбора ответной части следует учитывать исполнение розетки серии ШР16 и конкретную сборку соединителя.

Сведения об идентификации

Производитель в предоставленных данных не указан. Также не приведены номинальное напряжение, номинальный ток, число контактов, точная комплектация и страна производства, поэтому эти параметры в описании не указываются.
