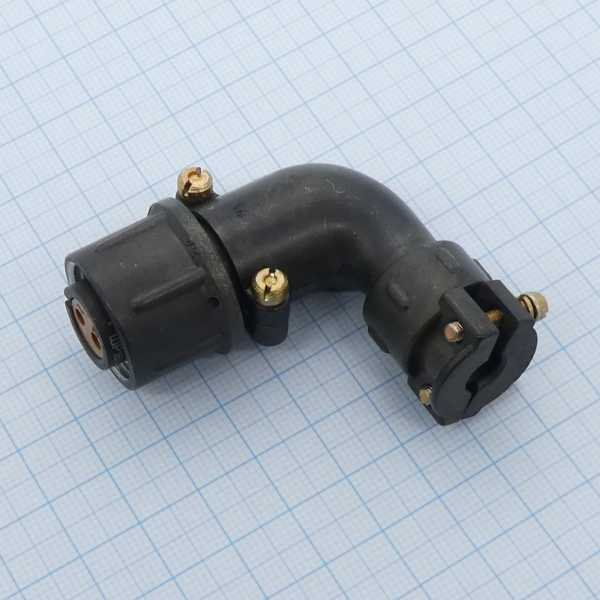

ШР16У1НШ3 — это кабельная угловая розетка из серии цилиндрических соединителей ШР общего назначения. Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Основное назначение

Розетка используется для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Подходит для монтажа с неэкранированными кабелями, имеет угловой патрубок для компактной установки.

Технические характеристики

• Количество контактов: 1 (диаметр 3,5 мм).

• Рабочий ток на контакт: до 50 А.

• Сопротивление контакта: не более 0,75 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Конструкция и материалы

Условное обозначение: ШР (тип) — 16 (размер корпуса) — У (угловой патрубок) — 1 (кол-во контактов) — Н (неэкранированный кабель) — Ш (розетка) — 3 (сочетание контактов). Корпус металлический, изолятор из карболита, контакты с покрытием серебром или никелем. Сочленение резьбовое, одношпоночная поляризация.

Условия эксплуатации

Рабочая температура: от -60 до +100 °C. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные). Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов.
