Назначение и область применения

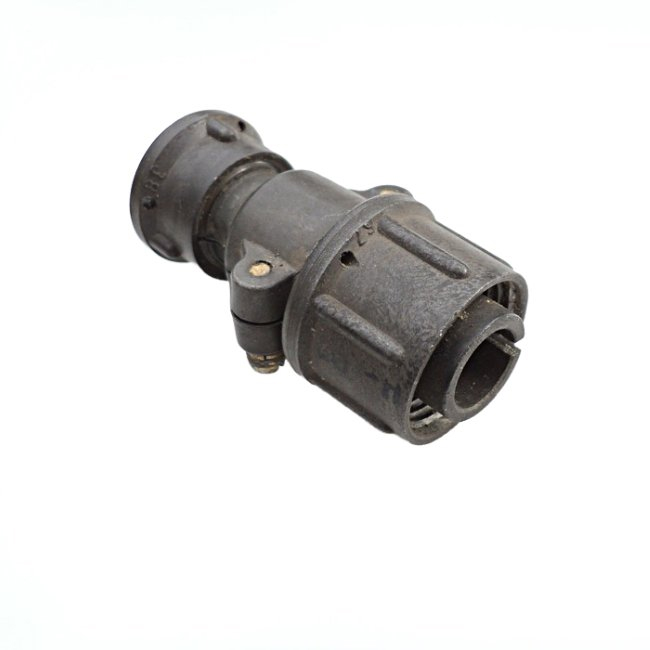

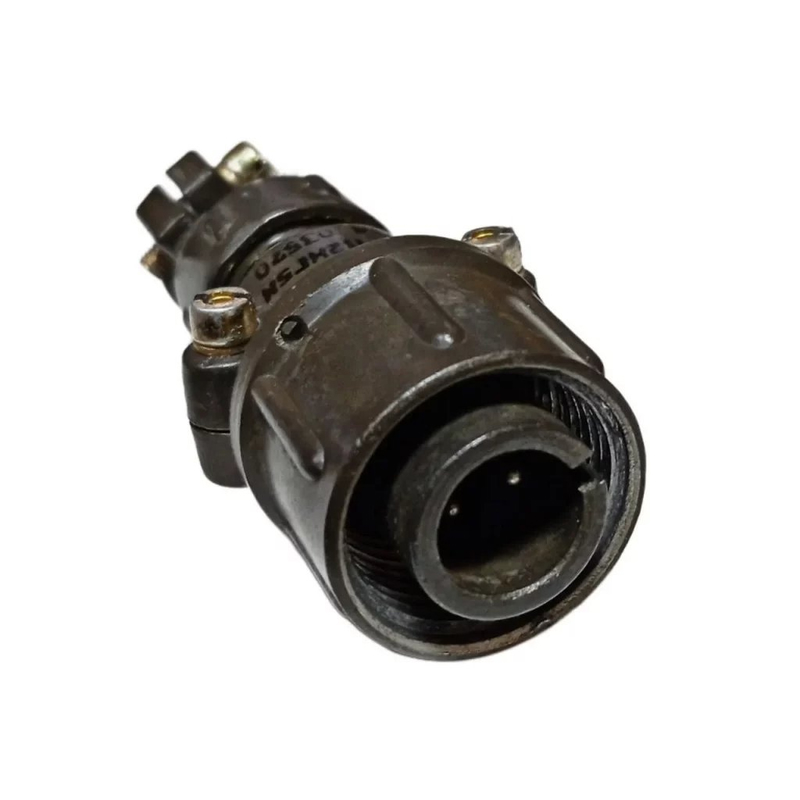

ШР16У1НГ3 представляет собой кабельную вилку с угловым патрубком из серии соединителей ШР. Она применяется в радиоэлектронной и радиотехнической аппаратуре как разъём общего назначения для обеспечения электрических соединений. Изделие предназначено для внутреннего и наружного использования при условии защиты от пыли и влаги, которую обеспечивает потребитель. Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате.

Вилка используется в приборах и оборудовании, где требуется резьбовое соединение с соответствующими розетками, например блочными. Такое конструктивное решение обеспечивает надёжную фиксацию сочленённых частей и стабильный электрический контакт при механических воздействиях.

Электрические и конструктивные характеристики

Изделие рассчитано на работу с рабочим током до 50 А. Максимальное напряжение постоянного тока достигает 850 В, что позволяет применять соединитель в цепях с высокими значениями питающего напряжения. Основные параметры контактной группы:

• диаметр контакта — 3,5 мм;
• покрытие контакта — серебро;
• сопротивление контакта — 0,75 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество контактов — 1.

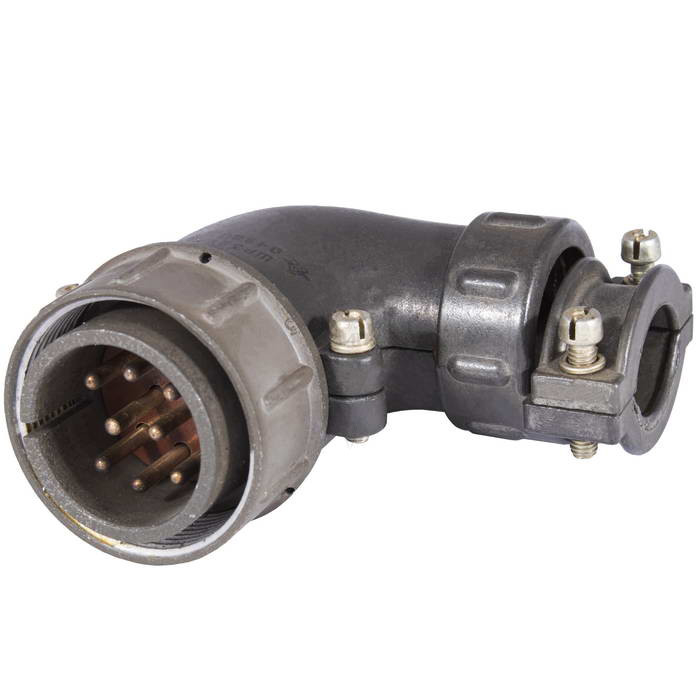

Габаритные размеры вилки составляют 60,1 на 42,6 на 25,5 мм. Монтаж проводников выполняется методом пайки, что обеспечивает простоту установки и возможность замены кабеля при необходимости. Угловой патрубок позволяет удобно располагать отходящий кабель в ограниченном пространстве корпусов аппаратуры.

Механические параметры

Корпус соединителя выполнен с резьбовым элементом для сочленения с ответной частью. Резьбовое соединение препятствует самопроизвольному разъединению при вибрационных нагрузках и сохраняет целостность электрической цепи в процессе эксплуатации оборудования.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в широком диапазоне температур окружающего воздуха — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Допускается перегрев контактов до плюс 110 градусов Цельсия без потери электрических характеристик. Изделие устойчиво к вибрационным воздействиям с частотой до 5000 Гц и ускорением 300 метров в секунду за секунду, а также к ударным нагрузкам до 5000 метров в секунду за секунду.

Ресурсные показатели подтверждают длительный срок службы:

• количество сочленений-расчленений — 500 циклов;
• наработка — 1000 часов;
• сохраняемость — 15 лет.

Благодаря сочетанию высокого допустимого тока, серебряного покрытия контактов и стойкости к механическим нагрузкам вилка ШР16У1НГ3 подходит для ответственных узлов радиоэлектронной аппаратуры, где требуется стабильное одноцепное соединение с резьбовой фиксацией.
