Назначение и область применения

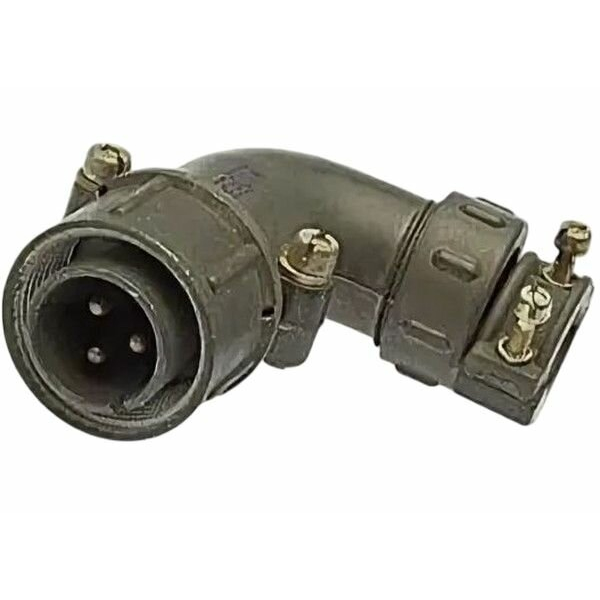

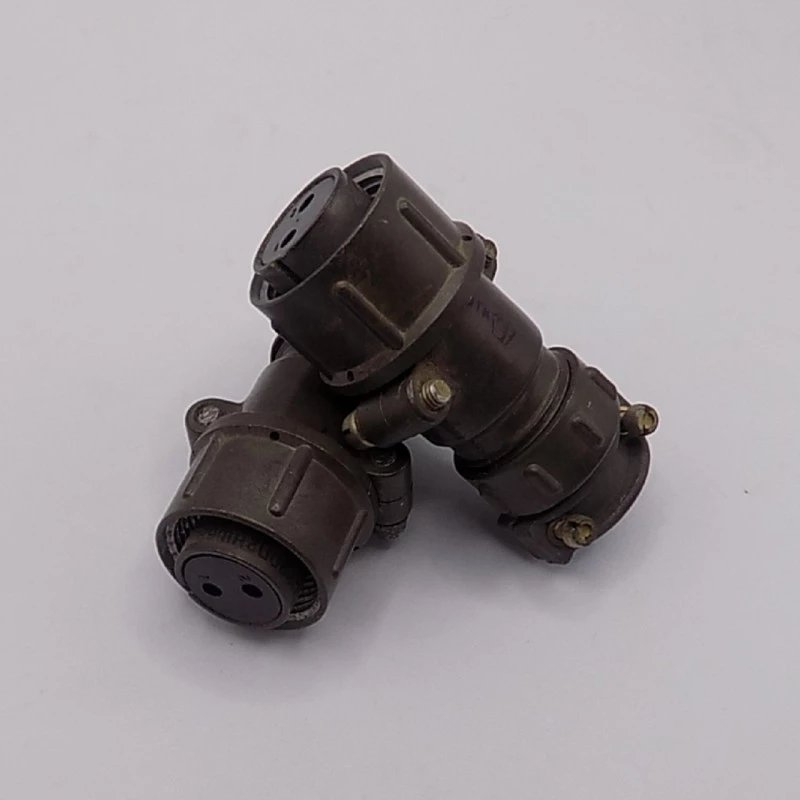

ШР16У1НГ3 ВИЛКИ «1» представляет собой кабельную вилку цилиндрического соединителя серии ШР16 с угловым патрубком. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве разъёма общего назначения. Соединитель обеспечивает коммутацию электрических цепей постоянного и переменного тока в составе кабельных сборок, приборных панелей и блоков радиоэлектронного оборудования.

Благодаря конструктивному исполнению с угловым патрубком вилка удобна для монтажа на кабель в условиях ограниченного пространства, когда подвод кабеля требуется выполнить под прямым углом к оси соединителя. Изделие рассчитано на работу с неэкранированным кабелем, что подтверждается индексом «Н» в обозначении. Категория товара — ШР16, артикул — 41138. Поставляется в заводской упаковке.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР16У1НГ3 содержит информацию о ключевых характеристиках соединителя:

• ШР — тип соединителя, цилиндрический штепсельный разъём;
• 16 — условный размер корпуса;
• У — наличие углового патрубка;
• 1 — один контакт;
• Н — исполнение для неэкранированного кабеля;
• Г — вилка, то есть кабельная часть соединителя;
• 3 — определённое сочетание контактов и конструктивных признаков.

Приёмка изделия соответствует отметке «1», год выпуска партии — 83. Конструкция предусматривает одиночный контакт диаметром 3,5 мм, что обеспечивает надёжное сочленение с ответной частью цилиндрического разъёма серии ШР16.

Основные электрические параметры

Электрические характеристики вилки позволяют использовать её в цепях со значительными токами и напряжениями. Рабочий ток составляет порядка 50 А на контакт. Максимальное рабочее напряжение постоянного тока достигает приблизительно 850 В. Сопротивление контакта не превышает 0,75 мОм, что обеспечивает малые потери энергии в месте соединения.

Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Этот показатель гарантирует отсутствие паразитных утечек тока между контактами и корпусом разъёма, что особенно важно при эксплуатации оборудования с высокими требованиями к точности измерений и стабильности электрических параметров.

Условия эксплуатации и механическая устойчивость

Изделие предназначено для эксплуатации в широком диапазоне климатических условий. Климатическое исполнение — УХЛ, что допускает применение как внутри помещений, так и на открытых площадках при условии защиты от прямого воздействия пыли и влаги. Рабочий диапазон температур составляет приблизительно от −60 до +110 °C с учётом возможного перегрева контактов.

Соединитель обладает высокой механической устойчивостью:

• выдерживает синусоидальную вибрацию в диапазоне примерно 1–5000 Гц с ускорением до 300 м/с²;
• допускает одиночные механические удары с ускорением до 5000 м/с²;
• рассчитан на многократные удары с ускорением до 350 м/с²;
• выдерживает линейные нагрузки до 2000 м/с².

Ресурс и надёжность

Соединитель ШР16У1НГ3 ВИЛКИ «1» рассчитан на длительную эксплуатацию в составе ответственного оборудования. Количество допустимых сочленений и расчленений составляет около 500 циклов, что подтверждает механическую износостойкость контактной пары.

Минимальная наработка изделия — не менее 1000 часов. Срок сохраняемости составляет не менее 15 лет, что обеспечивает возможность длительного хранения без потери эксплуатационных свойств при соблюдении установленных условий складирования.
