Назначение соединителя ШР16У1НГ3

ШР16У1НГ3 — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей в различных условиях эксплуатации. Изделие применяется в составе разъемных электрических соединений постоянного и переменного тока в промышленном оборудовании, контрольно-измерительной аппаратуре, системах электропитания и других электротехнических устройствах, где требуется стабильный электрический контакт при значительных механических и климатических нагрузках.

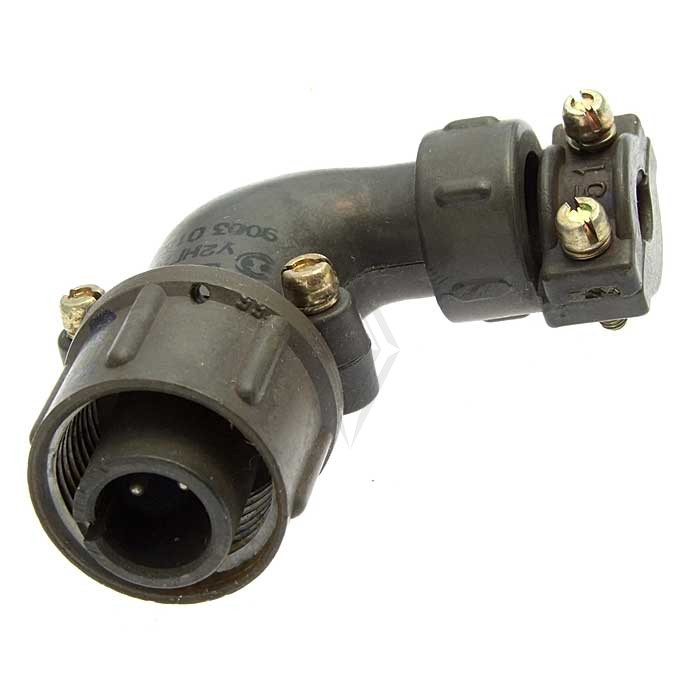

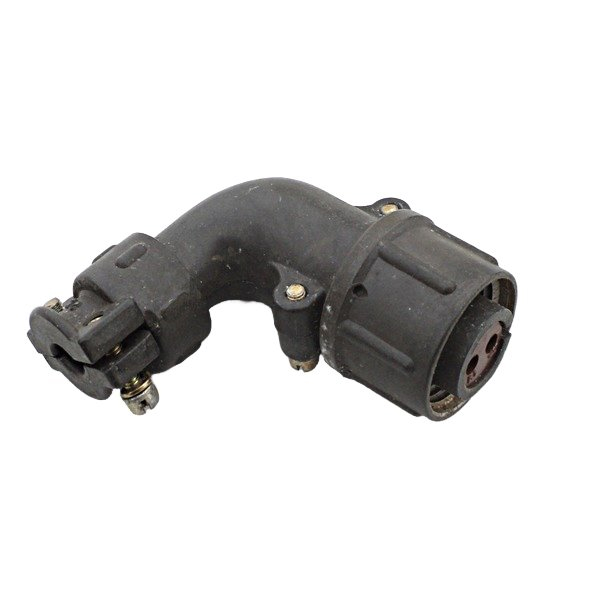

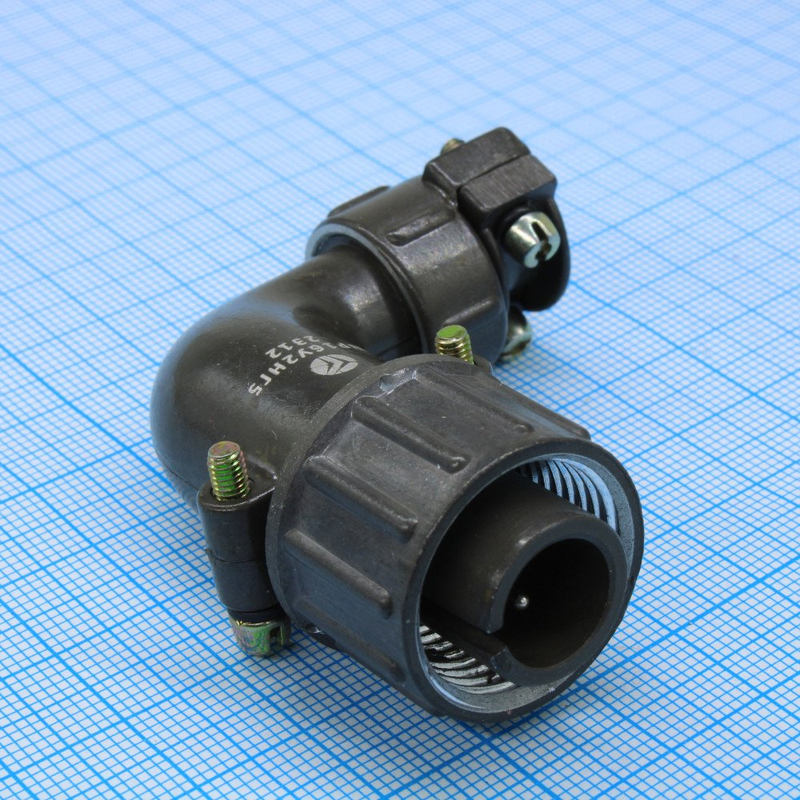

Благодаря конструктивному исполнению с угловым патрубком вилка удобна для монтажа в условиях ограниченного пространства, когда кабель должен отводиться под углом к оси соединителя. Изделие рассчитано на соединение с ответной частью — кабельной или приборной розеткой соответствующего типоразмера серии ШР с условным размером корпуса 16.

Конструктивные особенности

Соединитель имеет условный размер корпуса 16 и один контакт диаметром 3,5 мм с серебряным покрытием, что обеспечивает низкое переходное сопротивление и высокую стойкость контактной пары к окислению. Обозначение ШР16У1НГ3 расшифровывается следующим образом: литера «У» указывает на угловой патрубок, литера «Н» — на применение с неэкранированным кабелем, литера «Г» — на исполнение в виде вилки, цифра «3» обозначает схему расположения контактов.

Электрические параметры

• Рабочий ток — до 50 А
• Максимальное напряжение постоянного тока — до 850 В
• Сопротивление контакта — не более 0,75 мОм
• Сопротивление изоляции — не менее 5000 МОм

Приведенные электрические характеристики подтверждают пригодность соединителя для сильноточных цепей и цепей с повышенным напряжением при условии соблюдения требований по монтажу и эксплуатации.

Климатическое исполнение и условия эксплуатации

Изделие предназначено для работы в климатическом исполнении УХЛ и допускает как внутреннее, так и наружное применение при условии защиты от прямого воздействия пыли и влаги. Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом с учетом перегрева контактов допускается кратковременное повышение температуры до плюс 110 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвертой степени паскаля, что позволяет использовать его в условиях разреженной атмосферы.

Механическая стойкость и ресурс

Конструкция ШР16У1НГ3 рассчитана на эксплуатацию при значительных механических воздействиях. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 350 метров на секунду в квадрате. Допустимые линейные нагрузки достигают 2000 метров на секунду в квадрате.

Ресурс соединителя составляет 500 сочленений-расчленений, минимальная наработка — не менее 1000 часов. Срок хранения изделия — 15 лет. Указанные показатели подтверждают надежность соединителя при длительной эксплуатации в составе электрооборудования, подверженного вибрационным и ударным нагрузкам.

Применение

ШР16У1НГ3 применяется для коммутации электрических цепей в стационарных и подвижных установках, где требуется разъемное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействиям. Угловое исполнение патрубка особенно востребовано при прокладке кабеля в стесненных монтажных условиях, когда прямой вывод кабеля нежелателен или невозможен. Соединитель совместим с ответными частями серии ШР условного размера 16, что обеспечивает взаимозаменяемость с другими изделиями данной серии.
