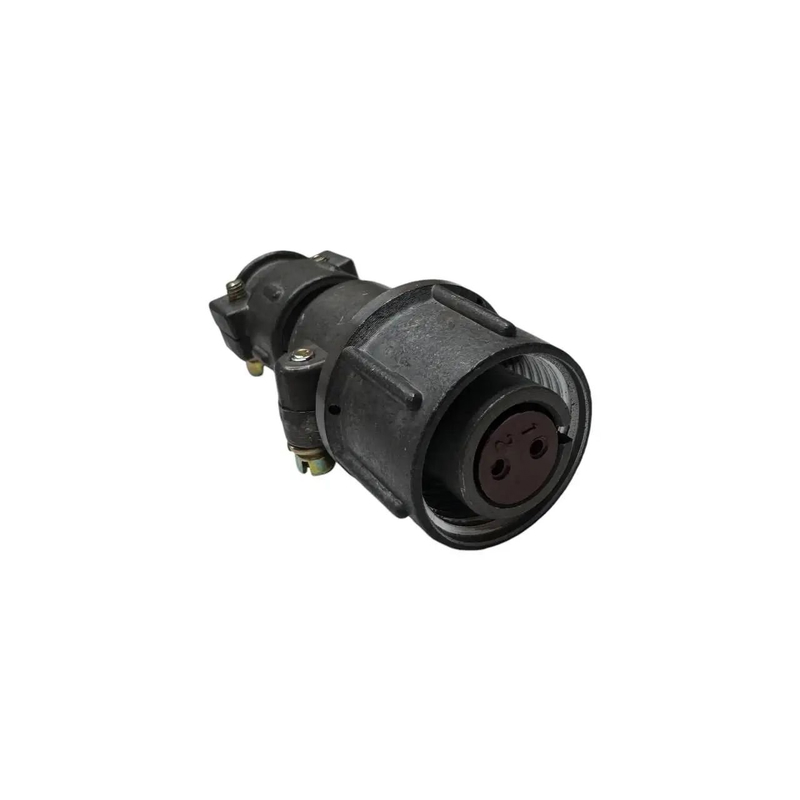

ШР16У1ЭШ3 РОЗЕТКИ 2014г Коннектор

Цена:

550 ₽

В наличии: 5 шт.

Заводская упаковка

Производитель: Коннектор

Технические характеристики

Разъём ШР16У1ЭШ3 — это круглый низкочастотный соединитель типа «розетка» (кабельного исполнения) системы ШР, предназначен для монтажа на кабель и соединения цепей в электро‑ и радиоаппаратуре. Ниже — основные технические и конструктивные сведения.

ШР16У1ЭШ3 предназначен для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется с экранированными или неэкранированными кабелями в электронной, радиотехнической и общей промышленной аппаратуре.

Расшифровка:

ШР — тип цилиндрического низкочастотного соединителя;
16 — условный размер корпуса (габарит);
У — угловой патрубок (выход кабеля под углом);
1 — количество контактов в изделии (один);
Э — исполнение для экранированного кабеля;
Ш — розетка (кабельная часть);
3 — сочетание контактов (номер в схеме коммутации).

Максимальное рабочее напряжение постоянного тока — не более 850 В (амплитудное значение).
Рабочий ток на один контакт — до 50 А , при этом общая токовая нагрузка разъёма также ориентируется на 50 А.
Сопротивление контакта — не более 0,75 мОм ; сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Один контакт диаметром 3,5 мм , с покрытием «серебро» (основное исполнение).
Корпус металлический, изолятор — обычно термореактивная масса (карболит/фенопласт), что обеспечивает устойчивость к нагреву и механическим нагрузкам.
Разъём негерметичный, с климатическим исполнением УХЛ, предназначен для эксплуатации в широком температурном диапазоне, в бытовых и промышленных условиях.

Количество циклов сочленения–расчленения — не менее 500.
Минимальная наработка — порядка 1000 часов ; срок сохраняемости при хранении — не менее 15 лет.
Разъём устойчив к вибрации (диапазон частот 1–5000 Гц, ускорение до 300 м/с²) и многократным механическим ударам, что позволяет использовать его в вибрационно‑нагруженных аппаратах и установках.

Хвостовики контактов позволяют подключать провода сечением до 13 мм² , что достаточно для токов до 50 А. Разъём монтируется непосредственно на кабель (в том числе экранированный), с креплением экранирующей оплётки к корпусу, что обеспечивает надёжную электромагнитную совместимость соединения.

Описание

Назначение разъёма ШР16У1ЭШ3

Разъём ШР16У1ЭШ3 представляет собой круглый низкочастотный соединитель типа «розетка» кабельного исполнения, относящийся к системе ШР. Изделие предназначено для монтажа непосредственно на кабель и для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Разъём применяется в электронной, радиотехнической и общей промышленной аппаратуре, в том числе совместно с экранированными и неэкранированными кабелями.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии ШР схеме и несёт в себе основные сведения о конструкции и исполнении соединителя:

ШР — тип цилиндрического низкочастотного соединителя;
16 — условный размер корпуса (габарит);
У — угловой патрубок, то есть выход кабеля под углом;
1 — количество контактов в изделии (один);
Э — исполнение для экранированного кабеля;
Ш — розетка (кабельная часть);
3 — сочетание контактов (номер в схеме коммутации).

Электрические параметры

Максимальное рабочее напряжение постоянного тока составляет не более 850 В (амплитудное значение). Рабочий ток на один контакт достигает 50 А, при этом общая токовая нагрузка разъёма также ориентируется на 50 А. Сопротивление контакта — не более 0,75 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Конструктивные особенности

В изделии применён один контакт диаметром 3,5 мм с покрытием «серебро» в основном исполнении. Корпус металлический, изолятор — как правило, термореактивная масса (карбидоль на основе фенопласта), что обеспечивает устойчивость к нагреву и механическим нагрузкам. Хвостовики контактов позволяют подключать провода сечением до 13 мм квадратных, чего достаточно для работы с токами до 50 А. Разъём монтируется непосредственно на кабель, в том числе экранированный, с креплением экранирующей оплётки к корпусу, что обеспечивает надёжную электромагнитную совместимость соединения. Разъём негерметичный, климатическое исполнение УХЛ.

Условия эксплуатации и надёжность

Изделие рассчитано на эксплуатацию в широком температурном диапазоне в бытовых и промышленных условиях. Разъём устойчив к вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с², а также к многократным механическим ударам, что позволяет применять его в вибрационно-нагруженных аппаратах и установках.

Количество циклов сочленения–расчленения — не менее 500.
Минимальная наработка — порядка 1000 часов.
Срок сохраняемости при хранении — не менее 15 лет.

Область применения и комплектация

ШР16У1ЭШ3 востребован там, где требуется передача значительного тока через один силовой контакт при сохранении компактного круглого корпуса: в силовых цепях электронной и радиотехнической аппаратуры, в промышленных установках, в оборудовании, подверженном вибрационным и ударным нагрузкам. Благодаря исполнению для экранированного кабеля соединитель обеспечивает экранирование линии связи и снижение помех. Артикул изделия — 21167, категория — ШР16, производитель — Коннектор, год — 2014. Поставка осуществляется в заводской упаковке.
