Назначение и область применения

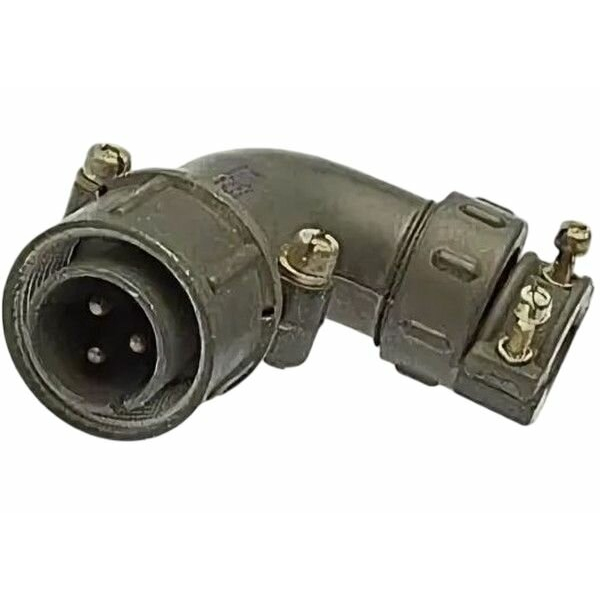

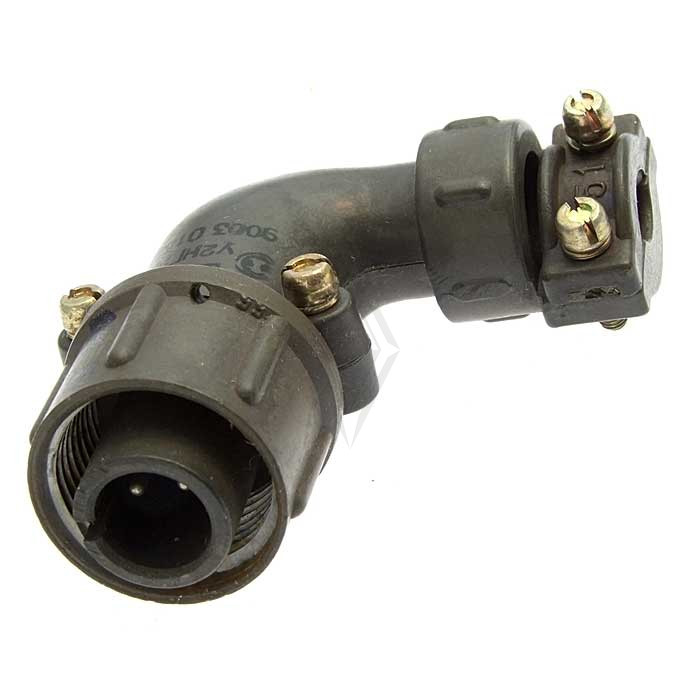

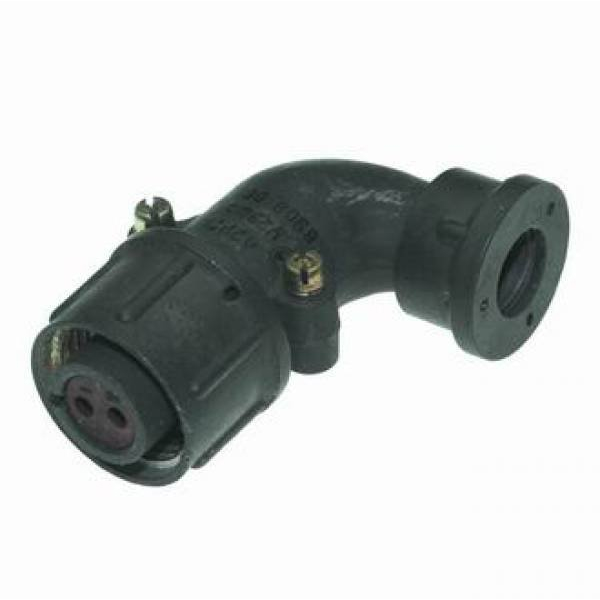

ШР16У1ЭГ3 — кабельная вилка с угловым патрубком из серии цилиндрических соединителей общего назначения ШР16. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется разъёмное соединение с высокой механической прочностью и устойчивостью к внешним воздействующим факторам.

Соединитель рассчитан на применение как во внутренней, так и в наружной среде при условии обеспечения потребителем защиты от пыли и влаги. Климатическое исполнение — УХЛ, что подтверждает пригодность для умеренного и холодного климата. Конструкция вилки с угловым патрубком облегчает прокладку кабеля в ограниченных по габаритам местах и снижает механические нагрузки на место ввода кабеля.

Соединитель применяется в аппаратуре, эксплуатируемой в условиях вибраций, ударных нагрузок и значительных перепадов температур. Резьбовое сочленение с ответной частью исключает самопроизвольное расчленение при тряске и вибрации.

Основные особенности

• Угловой патрубок для компактной прокладки кабеля под углом
• Резьбовое соединение с ответной частью — надёжная фиксация при вибрациях
• Серебряное покрытие контактов — низкое переходное сопротивление и стабильность соединения
• Климатическое исполнение УХЛ — эксплуатация в умеренном и холодном климате
• Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия
• Монтаж кабеля методом пайки

Технические параметры

Рабочий ток соединителя составляет 50 А. Максимальное напряжение постоянного тока — не более 850 В. Диаметр контактов — 3,5 мм, покрытие контактов — серебро. Сопротивление контакта — 0,75 мОм, что обеспечивает минимальные потери в переходном соединении и снижает нагрев при длительной работе под нагрузкой.

Сопротивление изоляции — не менее 5000 МОм. Допустимое количество сочленений и расчленений — 500 циклов. Температурный диапазон эксплуатации: от минус 60 до плюс 60 градусов Цельсия с учётом возможного перегрева контактов до плюс 110 градусов Цельсия.

Габаритные размеры вилки: 60,1 на 42,6 на 25,5 мм. Способ монтажа проводов — пайка. Присоединение к ответной части — резьбовое.

Совместимость и применение

Вилка ШР16У1ЭГ3 относится к серии соединителей ШР16 и совместима с соответствующими кабельными и приборными розетками этой серии. Соединитель подходит для оснащения измерительной аппаратуры, блоков питания, промышленного оборудования и радиоэлектронных устройств, где требуется разъёмное соединение, рассчитанное на ток до 50 А и напряжение постоянного тока до 850 В.

Благодаря угловому исполнению патрубка вилка особенно удобна при монтаже в стеснённых условиях: в шкафах, стойках, отсеках аппаратуры, где прямой ввод кабеля затруднён. Серебряное покрытие контактов сохраняет стабильно низкое переходное сопротивление на протяжении всего срока службы, включая эксплуатацию при повышенной влажности и циклических изменениях температуры.

Изделие поставляется как самостоятельная единица — кабельная вилка без ответной части. Год выпуска данной позиции — 2015. Артикул изделия — 51101. Производитель не указан.
