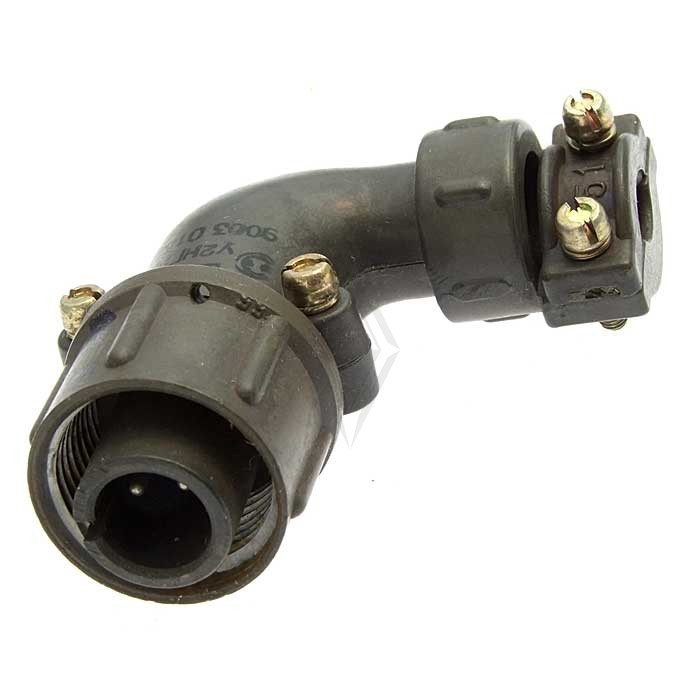

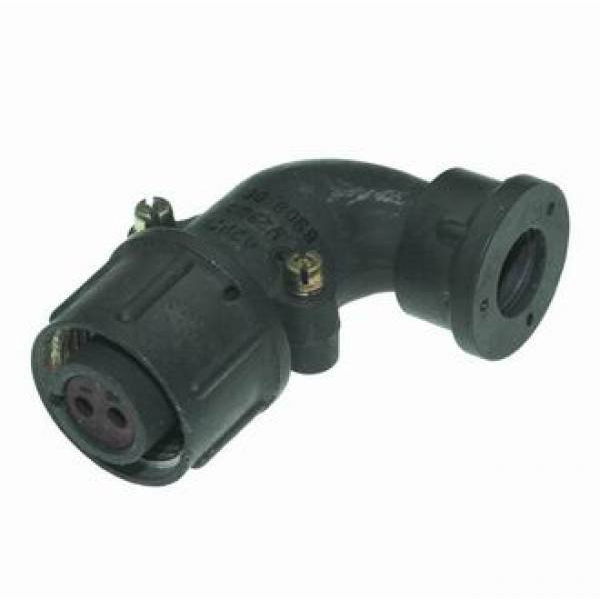

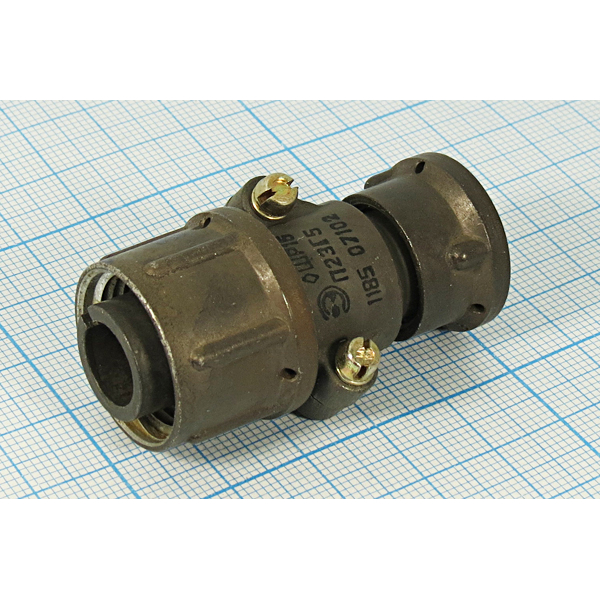

ШР16У1ЭГ3 — это цилиндрический электрический разъём общего назначения из серии ШР, предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока. Он широко применяется в радиоэлектронной и радиотехнической аппаратуре, включая аппаратуру для работы в сложных условиях.

Основные характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В (амплитудное значение) и рабочий ток до 50 А на контакт (диаметр контакта 3,5 мм). Сопротивление контакта не превышает 0,75 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и исполнение

Обозначение расшифровывается так: ШР — тип разъёма, 16 — условный размер корпуса, У — с угловым патрубком, 1 — количество контактов, Э — для экранированного кабеля, Г — вилка, 3 — сочетание контактов. Покрытие контактов — серебро (отсутствие буквы обозначает серебро, Н — никель). Корпус негерметичный, климатическое исполнение УХЛ для внутреннего и наружного применения (с защитой от пыли и влаги).

Эксплуатационные параметры

Температура окружающей среды от -60 до +60 °C, смена температур до +110 °C (с учётом перегрева контактов). Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), линейные нагрузки (2000 м/с²) и пониженное давление до 1,3×10⁻⁴ Па. Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет.
