Назначение и область применения

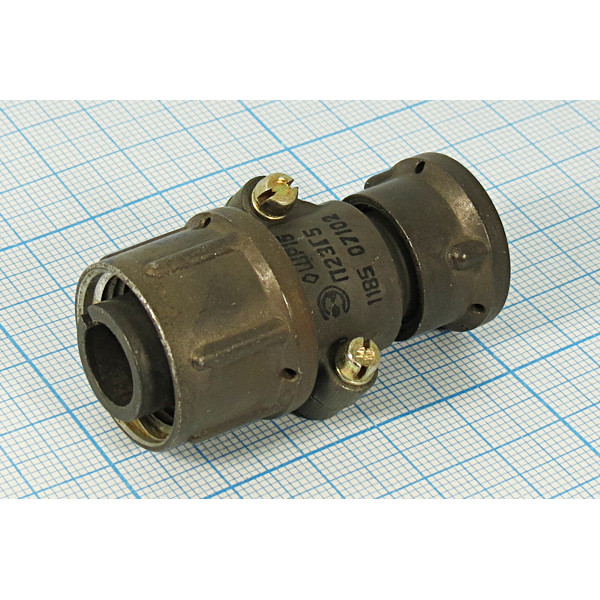

ШР16У1ЭГ3 представляет собой цилиндрический низкочастотный электрический соединитель вилочного типа из серии ШР, предназначенный для надёжного соединения в электрических цепях. Это кабельная вилка с угловым патрубком, что отражено в обозначении «У». Изделие рассчитано на работу с экранированным кабелем и применяется в составе электротехнического оборудования, где требуется разъёмное подключение проводников с высокой токовой нагрузкой.

Соединитель подходит для эксплуатации как внутри помещений, так и вне их при условии защиты от пыли и влаги. Климатическое исполнение УХЛ допускает использование в умеренном и холодном климате. Разъём востребован в промышленной аппаратуре, испытательных стендах, передвижных установках и других системах, где необходимы стабильные электрические контакты при значительных механических воздействиях. Один контакт диаметром 3,5 мм позволяет подключать проводники сечением до 13 мм².

Технические параметры

Корпус соединителя имеет условный размер 16. Контакты покрыты серебром — отсутствие буквы «Н» в маркировке подтверждает данное покрытие, обеспечивающее низкое переходное сопротивление и устойчивость к окислению. Конструкция предусматривает угловой патрубок кабельного ввода для экранированного кабеля.

Электрические и эксплуатационные характеристики изделия:

• максимальное рабочее напряжение — до 850 В постоянного или переменного тока частотой до 3 МГц;
• рабочий ток на контакт — до 50 А;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контакта — не более 0,75 мОм;
• диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, с кратковременным повышением до плюс 110 градусов Цельсия с учётом перегрева контактов;
• работоспособность при пониженном атмосферном давлении — до 1,3 на 10 в минус четвёртой степени Па;
• количество сочленений и расчленений — 500 циклов;
• минимальная наработка — не менее 1000 часов;
• срок хранения — 15 лет.

Устойчивость к механическим воздействиям

Соединитель сохраняет работоспособность при интенсивных внешних нагрузках, что подтверждается заявленными показателями стойкости. Изделие выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Конструкция рассчитана на одиночные ударные нагрузки с ускорением до 5000 метров на секунду в квадрате, а также на линейные нагрузки до 2000 метров на секунду в квадрате.

Такая стойкость позволяет применять ШР16У1ЭГ3 в аппаратуре, подверженной тряске, ударам и знакопеременным нагрузкам, включая транспортные средства, мобильные комплексы и промышленные установки с вибрирующими узлами. Сочетание серебряного покрытия контактов, продуманной геометрии корпуса и виброустойчивости обеспечивает стабильное электрическое соединение на протяжении всего заявленного ресурса.

Конструктивные особенности и монтаж

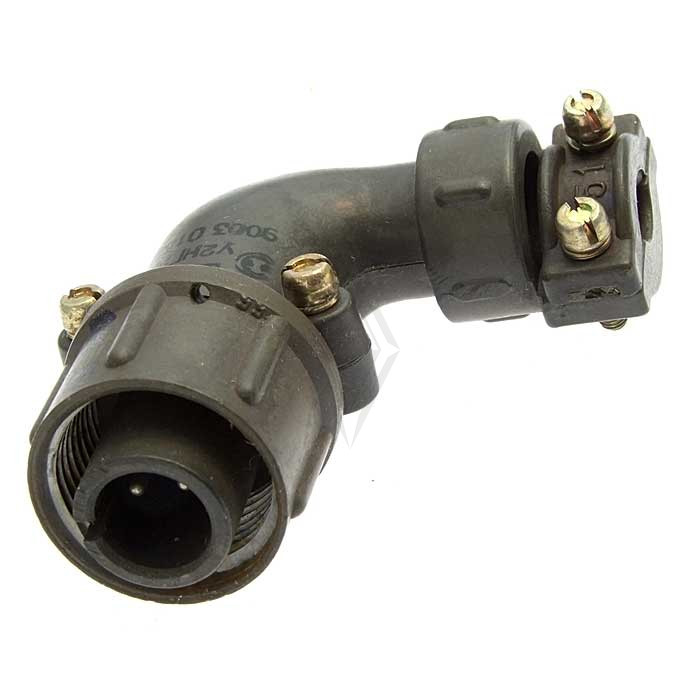

Кабельная вилка с угловым патрубком упрощает подвод экранированного кабеля в условиях ограниченного пространства и снижает механические напряжения в месте ввода. Угловое исполнение корпуса позволяет рационально организовать трассировку кабельных линий внутри приборов и шкафов управления. Маркировка ШР16У1ЭГ3 однозначно определяет исполнение: серия ШР, условный размер корпуса 16, угловой патрубок, один контакт, экранированный кабель, серебряное покрытие.

При подключении необходимо учитывать рабочее сечение проводников до 13 мм² и обеспечивать надёжную заделку экранирующей оплётки в соответствии с конструкцией кабельного ввода. Для сохранения заявленных параметров изоляции и контактного сопротивления следует предохранять сочленяемые поверхности от загрязнений и механических повреждений. Эксплуатация вне помещений допускается только при обеспечении защиты соединителя от прямого попадания пыли и влаги.
