Назначение и область применения

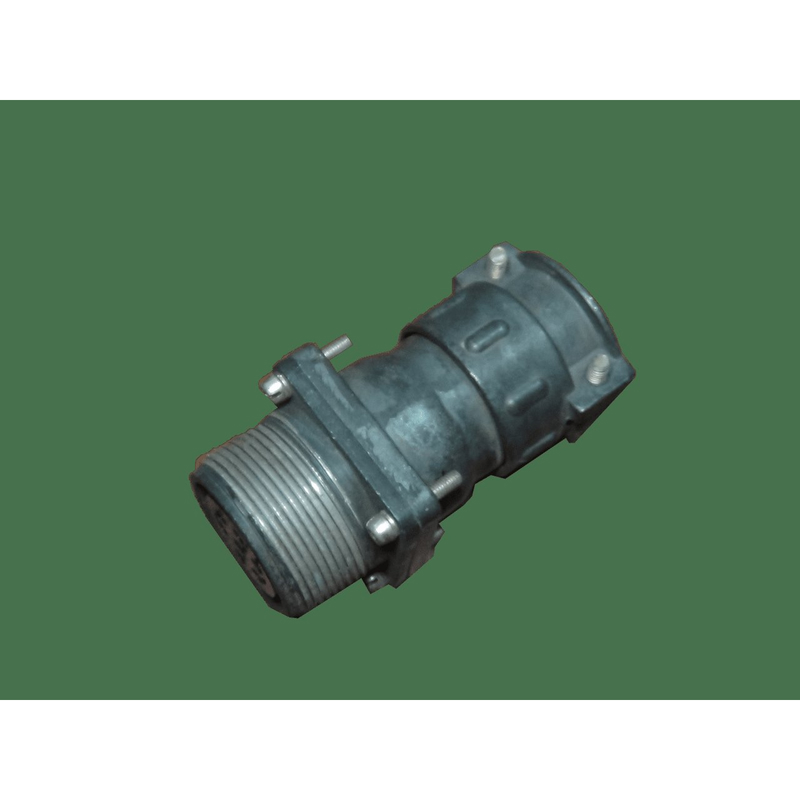

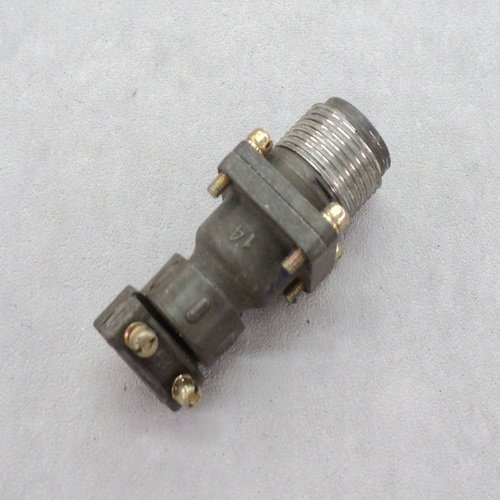

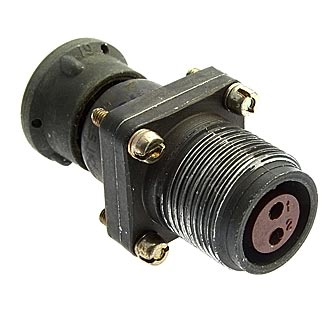

ШР16ПК2НШН — это цилиндрический низкочастотный соединитель серии ШР, предназначенный для надежного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие представляет собой приборную вилку с прямым патрубком, рассчитанную на два контакта диаметром 1,5 мм, для неэкранированного кабеля в условном размере корпуса 16. Соединитель применяется в радиоэлектронной аппаратуре, измерительных приборах, блоках питания и промышленном оборудовании, где требуется разъемное подключение кабельных линий к приборам и устройствам.

Благодаря конструктивному исполнению с прямым патрубком соединитель удобен для монтажа на приборных панелях, корпусах устройств и распределительных коробках. Нешарнирная конструкция обеспечивает фиксированное положение кабельного вывода относительно корпуса, что упрощает прокладку кабеля и исключает его самопроизвольное смещение при вибрациях и механических воздействиях.

Расшифровка обозначения

Маркировка ШР16ПК2НШН содержит полную информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя: негерметичный цилиндрический;
• 16 — условный размер корпуса;
• ПК — приборная вилка с прямым патрубком;
• 2 — количество контактов;
• НШН — исполнение для неэкранированного кабеля, нешарнирная конструкция.

Такая система обозначений позволяет однозначно определить тип ответной части, необходимой для сочленения, а также подобрать соединитель под конкретные условия монтажа и требуемые параметры электрической цепи.

Технические характеристики

Соединитель ШР16ПК2НШН рассчитан на длительную эксплуатацию в составе электронной и электротехнической аппаратуры. Основные электрические параметры изделия:

• токовая нагрузка — до 10 А на контакт;
• суммарная токовая нагрузка — до 20 А;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контакта — от 1,0 до 2,5 мОм;
• рабочий диапазон температур — от минус 60 °C до плюс 60 °C;
• допустимый перегрев контактов — до плюс 110 °C.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильную передачу сигналов и минимальные потери в цепях питания. Широкий температурный диапазон позволяет применять соединитель как в отапливаемых помещениях, так и в условиях пониженных температур, характерных для неотапливаемых производственных площадок и наружных установок при соответствующей защите от атмосферных осадков.

Условия эксплуатации и надежность

Изделие рассчитано на работу в условиях значительных механических нагрузок. Соединитель сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², одиночных ударов с ускорением до 5000 м/с² и многократных ударов с ускорением до 350 м/с². Допустимое линейное ускорение составляет 2000 м/с², что подтверждает пригодность соединителя для применения в аппаратуре, подверженной динамическим нагрузкам.

Наработка изделия составляет не менее 1000 часов, при этом конструкция допускает до 500 сочленений и расчленений без потери эксплуатационных характеристик. Климатическое исполнение УХЛ обеспечивает устойчивость к воздействию умеренного и холодного климата. Соединитель пригоден для эксплуатации при пониженном атмосферном давлении до 0,00013 Па, что расширяет область его применения, включая аппаратуру, работающую в условиях разреженной атмосферы.

Сочетание электрических параметров, механической прочности и климатической стойкости делает ШР16ПК2НШН универсальным решением для построения разъемных соединений в промышленной электронике, контрольно-измерительном оборудовании и радиоэлектронных устройствах, где важны надежность контакта и стабильность работы в течение всего срока службы.
