Назначение и область применения

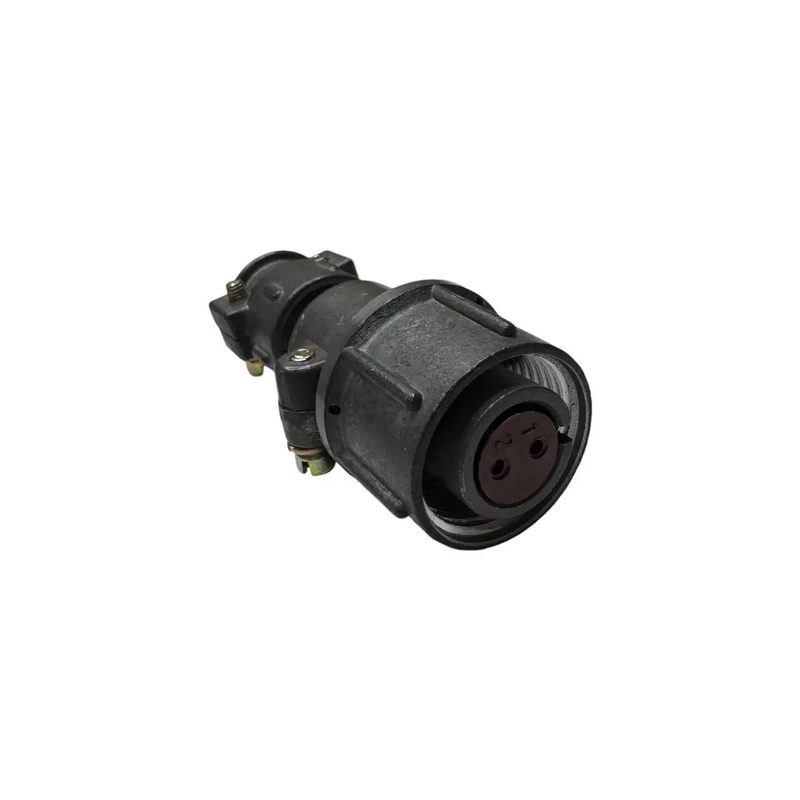

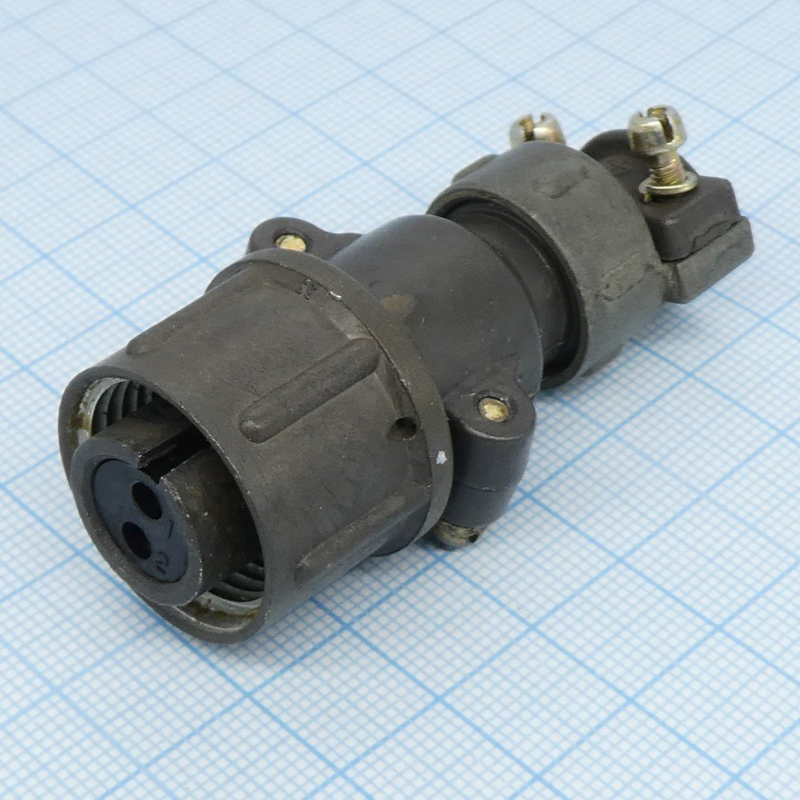

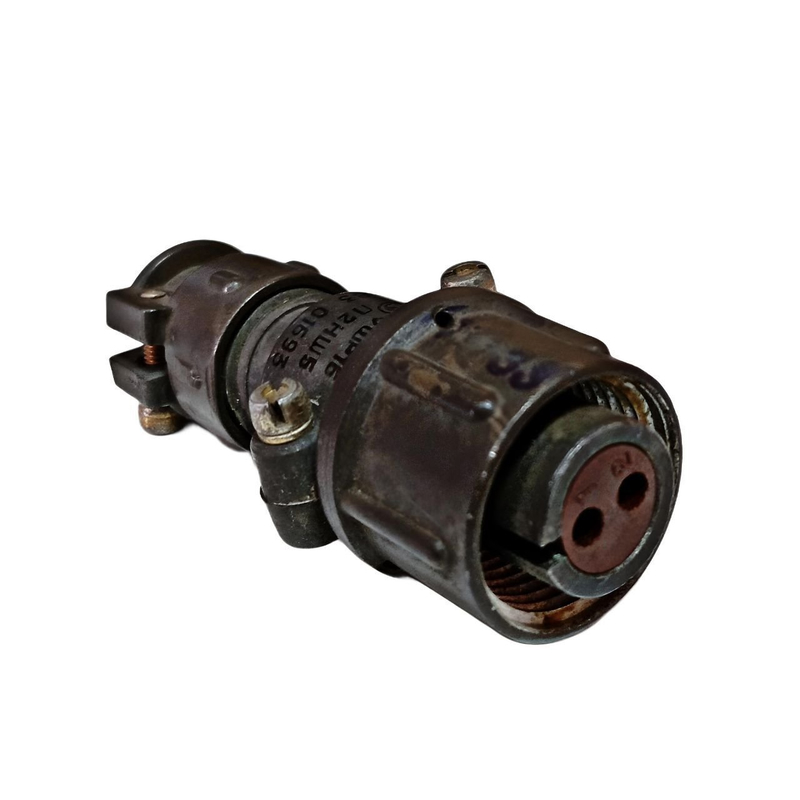

ШР16ПК2НШ5-К — блочная приборная вилка производства завода «Элекон» (Казань), относящаяся к серии цилиндрических низкочастотных соединителей ШР16. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется высокая механическая стойкость, стабильность контактного соединения и устойчивость к внешним воздействующим факторам.

Модель востребована в промышленных системах, контрольно-измерительном оборудовании, блоках питания и силовых цепях с рабочим током до 10 А на контакт. Общий допустимый ток для двухконтактного исполнения достигает 20 А. Конструкция с прямым патрубком и резьбовым соединением обеспечивает надёжную фиксацию на панели или корпусе прибора, исключая самопроизвольное расчленение при вибрационных и ударных нагрузках.

Конструктивные особенности и технические характеристики

Разъём оснащён двумя контактами диаметром 1,5 мм. Контактные элементы имеют никелевое покрытие, обозначаемое индексом «НШ» в маркировке. Такое исполнение обеспечивает низкое переходное сопротивление — не более 2,5 мОм — и стабильность электрических параметров на протяжении всего срока службы. Корпус изготовлен из алюминиевого сплава, что придаёт изделию сочетание малого веса и высокой прочности.

Электрические параметры

• Рабочее напряжение — до 850 В
• Рабочий ток на контакт — до 10 А
• Общий ток для двух контактов — до 20 А
• Переходное сопротивление — не более 2,5 мОм
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм
• Диапазон частот — до 3 МГц

Механические и климатические параметры

• Вибрационная стойкость — от 1 до 5000 Гц при ускорении до 300 м/с²
• Устойчивость к одиночным ударам — 5000 м/с²
• Устойчивость к многократным ударам — 350 м/с²
• Устойчивость к линейным нагрузкам — 2000 м/с²
• Температурный диапазон — от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов
• Климатическое исполнение — УХЛ (умеренный и холодный климат)
• Ресурс — 500 циклов сочленения-расчленения
• Минимальная наработка — 1000 часов

Монтаж и эксплуатационные характеристики

Соединитель предусматривает объёмный монтаж проводников, что упрощает подключение кабельных жил при производстве и ремонте оборудования. Прямой патрубок корпуса ориентирован перпендикулярно плоскости панели, а резьбовое крепление позволяет надёжно зафиксировать вилку на посадочном месте. Присоединительный элемент выполнен под стандартный ответный разъём серии ШР16, что обеспечивает совместимость с широким рядом розеток той же серии.

Изделие рассчитано на работу в условиях повышенных механических нагрузок, включая вибрации, одиночные и многократные удары. Термостойкость конструкции допускает эксплуатацию в холодном климате и в помещениях с повышенной температурой окружающей среды. Категория приёмки «5» подтверждает военное или специальное исполнение с усиленным контролем качества на этапе производства. Год выпуска партии — 2017–2020, артикул изделия — 21164. Страна производства — Россия, завод «Элекон», город Казань.
