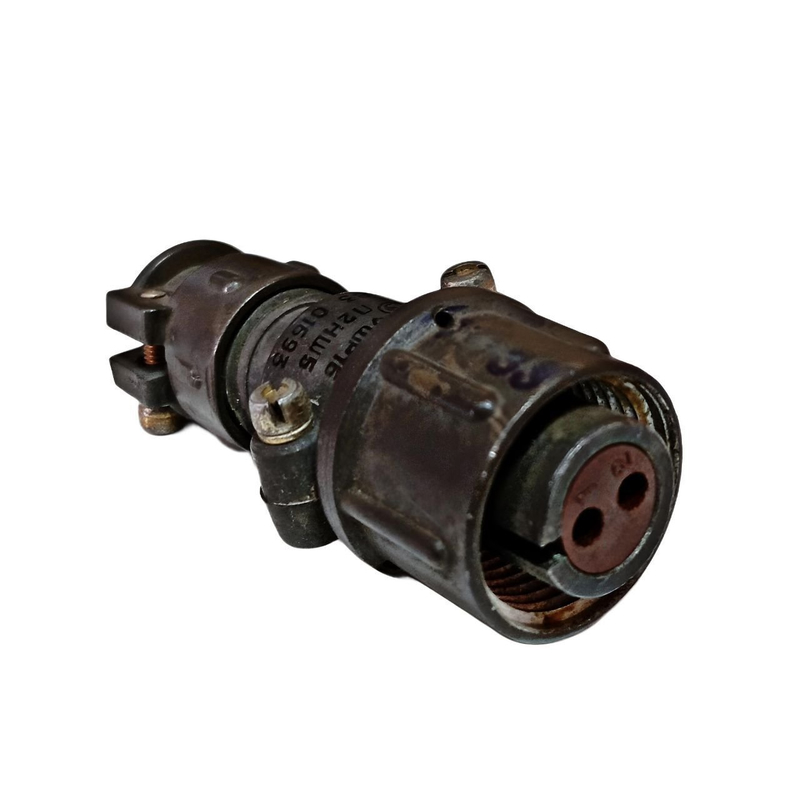

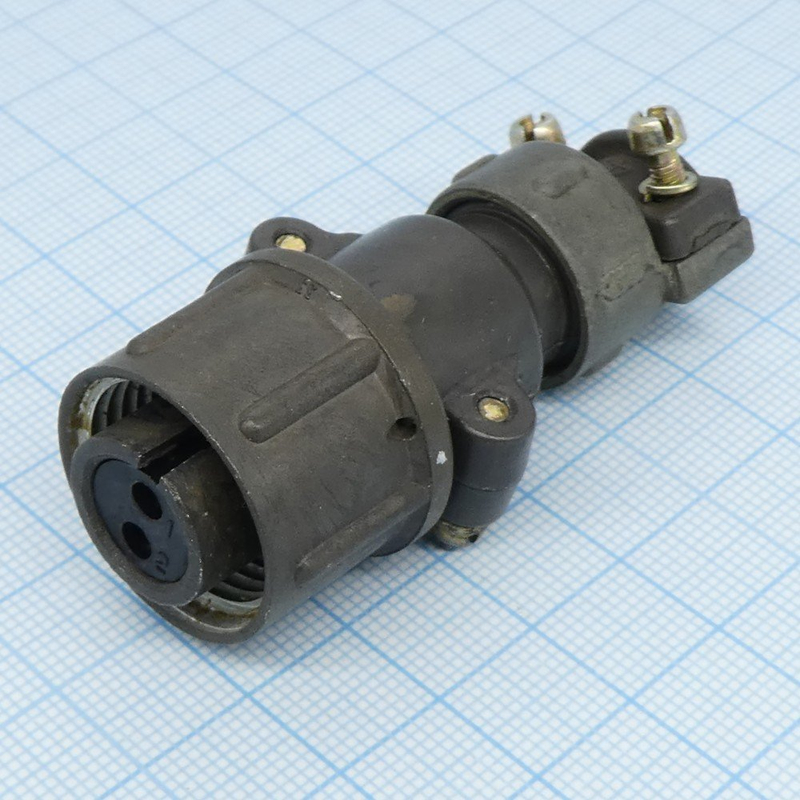

ШР16ПК2НШ5 ВИЛКИ 2015г
Технические характеристики
ШР16ПК2НШ5 — это вилка приборная (блочная часть) цилиндрического низкочастотного разъёма серии ШР, предназначенная для соединения электрических цепей переменного и постоянного тока в радиоэлектронной аппаратуре.
ШР16П2ЭГ5 electrical connectorsРазбор маркировки:
ШР — тип соединителя.
16 — условный размер корпуса.
ПК — конструктивное исполнение с прямым патрубком (приборная часть).
2 — количество контактов.
Н — покрытие контактов никелем (неэкранированный кабель).
Ш — вилка.
5 — сочетание контактов (2 шт. диаметром 1,5 мм).
Эта вилка фиксируется винтами к корпусу прибора и предназначена для внутреннего или наружного применения (с защитой от пыли и влаги) в климатическом исполнении УХЛ.
Соединители выдерживают синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные) и линейные нагрузки (2000 м/с²).
| Параметр | Значение |
|---|---|
| Максимальная токовая нагрузка на контакт | 10 А |
| Общая токовая нагрузка | 20 А |
| Рабочие напряжение | до 850 В (амплитудное) |
| Сопротивление контакта | не более 2,5 мОм |
| Сопротивление изоляции | не менее 5000 МОм |
| Количество сочленений-расчленений | 500 |
| Наработка минимальная | 1000 часов |
| Температурный диапазон | от -60 до +100°C |
| Срок сохраняемости | 15 лет |
Соединение резьбовое, поляризация одношпоночная, хвостовики контактов подходят для проводов сечением до 1,93 мм².
