Назначение соединителя ШР16ПК2НШ

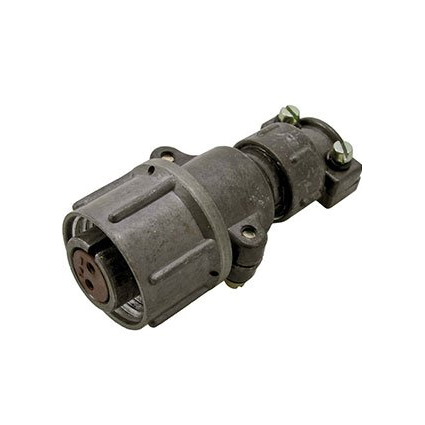

ШР16ПК2НШ «ВИЛКИ Коннектор „5“» — это цилиндрический низкочастотный соединитель вилочного типа из серии ШР. Изделие предназначено для надежного подключения в электрических цепях радиоэлектронной и радиотехнической аппаратуры, а также широко применяется в приборах для передачи сигналов постоянного и переменного тока.

Вилка обеспечивает электрическое соединение кабеля с ответной частью и рассчитана на эксплуатацию в составе промышленного, измерительного и климатического оборудования. Благодаря вилочному исполнению и резьбовому методу сочленения соединитель фиксируется в ответной розетке и сохраняет контакт при механических воздействиях.

Подтверждённые особенности и технические характеристики

Конструкция и параметры соединителя определяются условным размером корпуса и набором контактов. Ниже перечислены подтверждённые характеристики изделия.

• Условный размер корпуса — 16.
• Количество контактов — 2, контакты штыревого типа.
• Номер контактного набора — «5», диаметр контактов около 1,5 мм.
• Максимальное рабочее напряжение — до 850 В.
• Рабочий ток на контакт — до 10 А, максимальная нагрузка на одиночный контакт — до 20 А.
• Покрытие контактов — серебро (Ag), сопротивление контакта не более 2,5 мОм.
• Метод сочленения — резьбовой.
• Монтаж — объемный, с прямым патрубком для неэкранированного кабеля.
• Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Ресурс — 500 циклов соединения.
• Материал корпуса — алюминиевый сплав А-22, изолятор-вставка — карболит.
• Устойчивость к вибрациям — до 300 метров на секунду в квадрате, к ударам — до 5000 метров на секунду в квадрате.
• Приемка — «5».

Расшифровка маркировки

Обозначение ШР16ПК2НШ читается последовательно: ШР — серия соединителя, 16 — условный размер корпуса, ПК — прямой кабельный патрубок, 2 — число контактов, НШ — неэкранированное исполнение, вилка. Такая маркировка позволяет однозначно определить тип корпуса, вид патрубка и назначение изделия при подборе ответной части.

Применение и условия эксплуатации

Такие вилки используются в HVAC-системах, промышленных компрессорах и контрольно-измерительной аппаратуре для надежного соединения кабелей без экранирования. Соединитель подходит для цепей, где требуется передача сигналов постоянного и переменного тока при напряжениях до 850 В и токах до 10 А на контакт.

Изделие соответствует нормам ГЕ0.364.107 ТУ и выдерживает частоты до 3 МГц. Сочетание алюминиевого сплава корпуса и карболитового изолятора обеспечивает прочность и защиту в условиях вибраций и ударов, а серебряное покрытие контактов поддерживает стабильно низкое переходное сопротивление.

Порядок подбора и монтажа

1. Убедиться, что ответная часть соответствует условному размеру корпуса 16 и контактному набору «5».
2. Подготовить неэкранированный кабель под объемный монтаж с прямым патрубком.
3. Выполнить присоединение проводников к штыревым контактам согласно схеме цепи.
4. Сочленить вилку с розеткой резьбовым методом до надежной фиксации.
5. Проверить целостность цепи и отсутствие повреждений изолятора-вставки.

Комплектация и общие сведения

Вилка ШР16ПК2НШ поставляется как самостоятельное изделие серии ШР с приемкой «5». Артикул товара — 8975, категория — ШР16, производитель — Коннектор. Сведения о комплектации, стране производства, гарантийных условиях и наличии уточняются отдельно; в приведённых данных товара они не указаны.

При эксплуатации следует учитывать заявленный ресурс в 500 циклов соединения и температурный диапазон от минус 60 до плюс 60 градусов Цельсия. Соблюдение этих условий и соответствие ответной части обеспечивают надежную работу соединителя в составе радиоэлектронной и радиотехнической аппаратуры.
