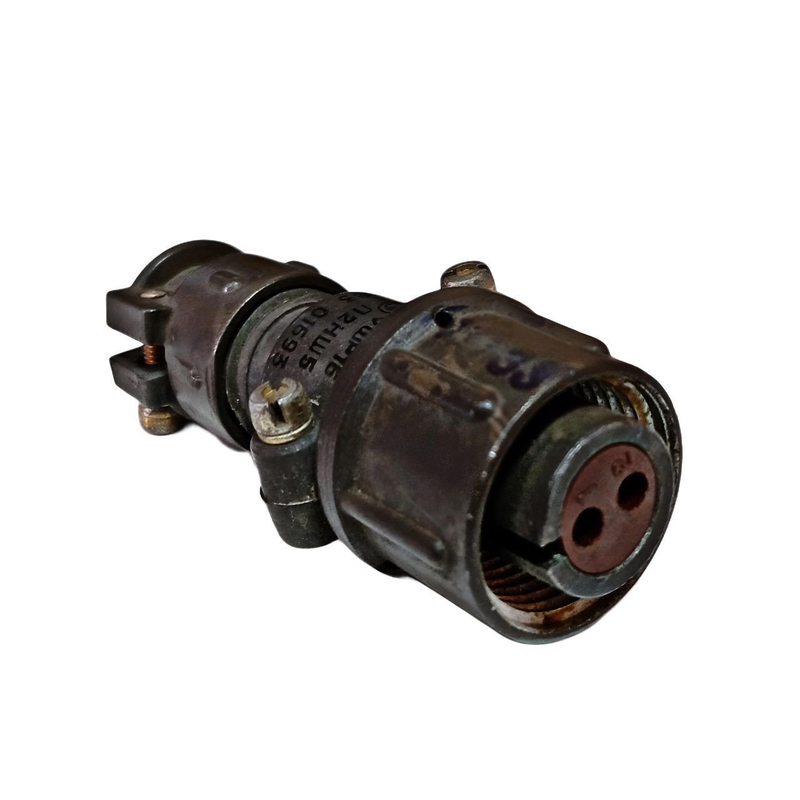

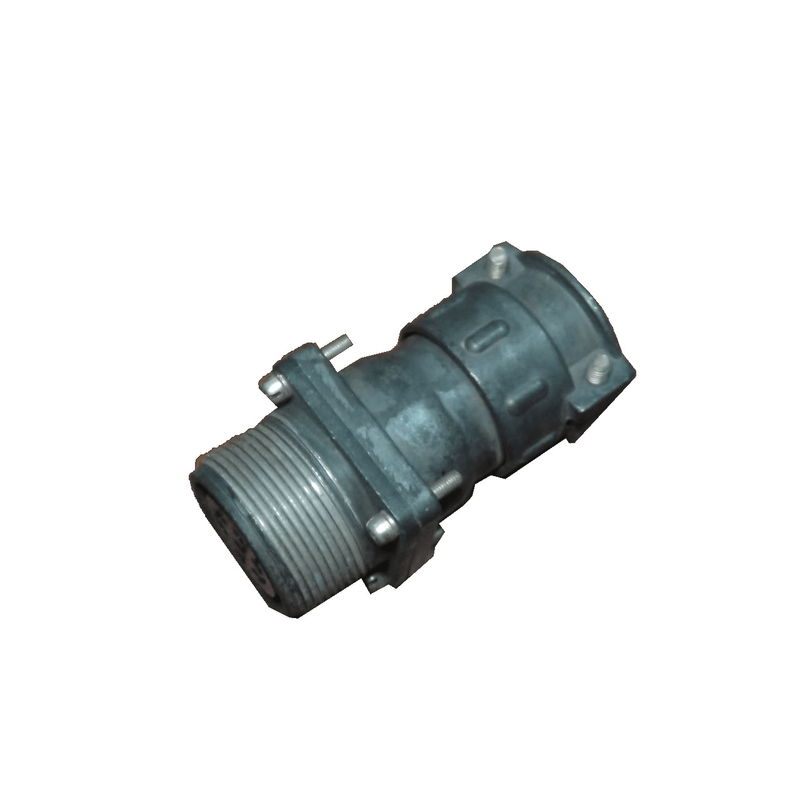

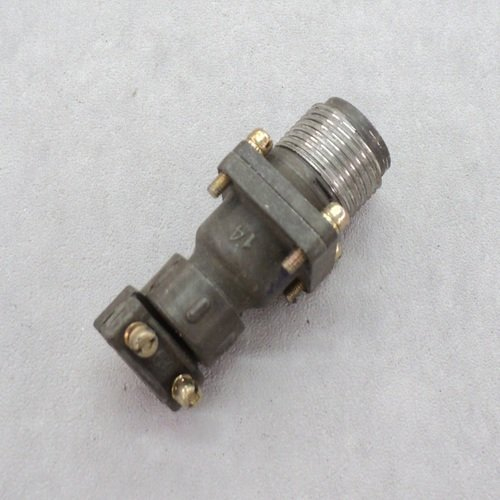

ШР16П2НШ — это кабельная розетка серии ШР, негерметичный цилиндрический низкочастотный соединитель с 2 контактами. Она предназначена для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В.

Соединитель имеет диаметр контактов 1,5 мм, рабочий ток до 10 А на контакт (максимум 20 А на соединитель в целом). Диапазон рабочих температур — от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию до 300 м/с², механические удары до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.

Розетка с прямым патрубком (П2) для неэкранированного кабеля (НШ), монтаж выполняется пайкой. Сочленение резьбовое с одношпоночной поляризацией, корпус пластмассовый (М), покрытие контактов — никель или серебро. Минимальная наработка — 1000 часов, срок службы — 15 лет, до 500 циклов соединений-расчленений.

На изображении показан технический чертеж ШР16П2НШ5 с габаритами, боковым и фронтальным видами, иллюстрирующий компактную конструкцию розетки.

• ШР: тип соединителя;

• 16: условный размер корпуса;

• П2: прямой патрубок;

• НШ: гайка для неэкранированного кабеля, розетка;

• 5: сочетание контактов.
