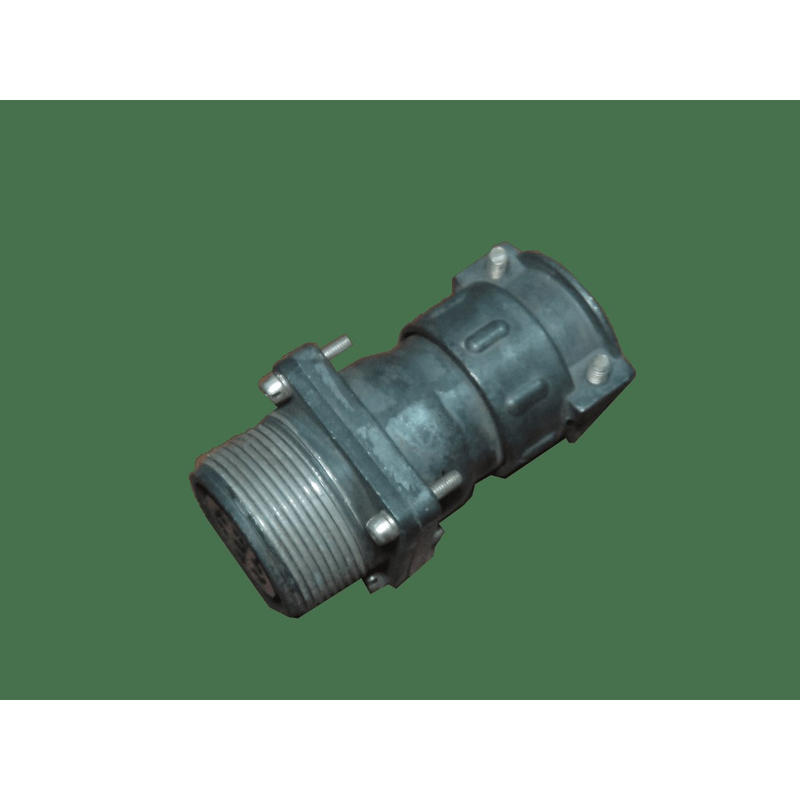

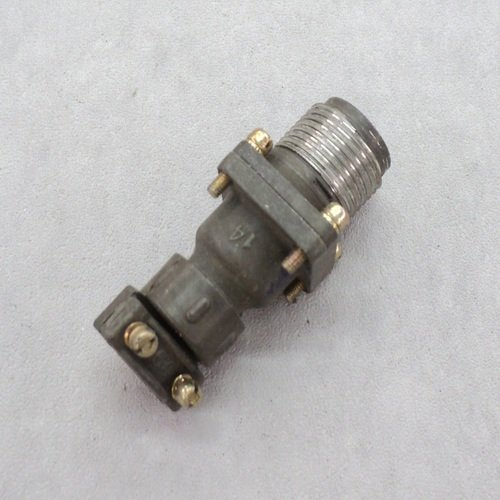

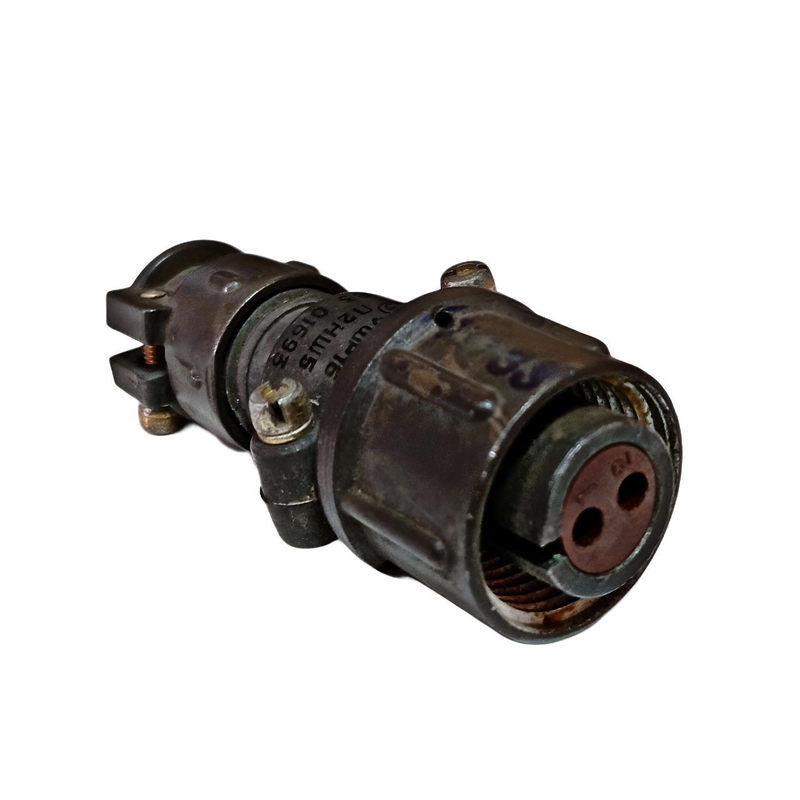

ШР16ПК2НШ-К — это кабельная розетка цилиндрического низкочастотного электрического соединителя серии ШР, предназначенная для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Расшифровка обозначения

• ШР — тип соединителя (разъём ШР).

• 16 — условный размер корпуса.​

• ПК — исполнение с прямым патрубком, кабельная часть.​

• 2 — количество контактов.​

• Н — для неэкранированного кабеля.​

• Ш — розетка.​

• К — модификация, часто обозначает кабельное исполнение.​

Соединители ШР негерметичные, с резьбовым соединением и одношпоночной поляризацией корпусов, подходят для внутренних и наружных условий (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Технические характеристики

• Рабочий ток на контакт: до 50 А (в зависимости от комбинации контактов).​

• Рабочая температура: от -60°C до +60°C, смена температур до +110°C с учётом перегрева.

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с²; удар до 5000 м/с².​

• Сопротивление изоляции: не менее 5000 МОм.​

• Количество сочленений: до 500 циклов.​

• Покрытие контактов: серебро или никель, монтаж — пайка.​

Эти разъёмы применяются в судовой, промышленной и приборной технике для надёжного соединения кабелей.​
