ШР16ПК2НШ5: особенности и применение герметичного электрического разъёма

ШР16ПК2НШ5 — круглый электрический соединитель серии ШР, предназначенный для надёжной коммутации цепей в промышленном оборудовании, системах автоматики, измерительной технике, транспорте и других устройствах, работающих в условиях вибраций, пыли и перепадов температуры.

Разъём относится к распространённой номенклатуре отечественных цилиндрических соединителей. Его конструкция рассчитана на многократное сочленение и разъединение, а резьбовое соединение обеспечивает прочную механическую фиксацию кабельной и приборной частей.

Расшифровка обозначения ШР16ПК2НШ5

Маркировка разъёма содержит важные сведения о его исполнении:

• ШР — серия штепсельных разъёмов с резьбовым сочленением

• 16 — условный размер корпуса соединителя

• П — приборная часть, предназначенная для установки на корпус устройства, панель или стенку шкафа

• К — кабельная часть в составе обозначения сопрягаемого исполнения либо конструктивная разновидность по номенклатуре серии

• 2 — вариант расположения или номер схемы контактов

• Н — исполнение с определённой ориентацией контактной части и ключеванием

• Ш5 — тип контактных элементов и вариант хвостовиков под монтаж проводников

Точную распиновку, расположение гнёзд и штырей, а также допустимые электрические параметры следует сверять с паспортом конкретного изделия и технической документацией на серию ШР. У разъёмов с похожей маркировкой могут отличаться схема контактов, полярность, тип контактной части и способ монтажа.

Конструктивные особенности

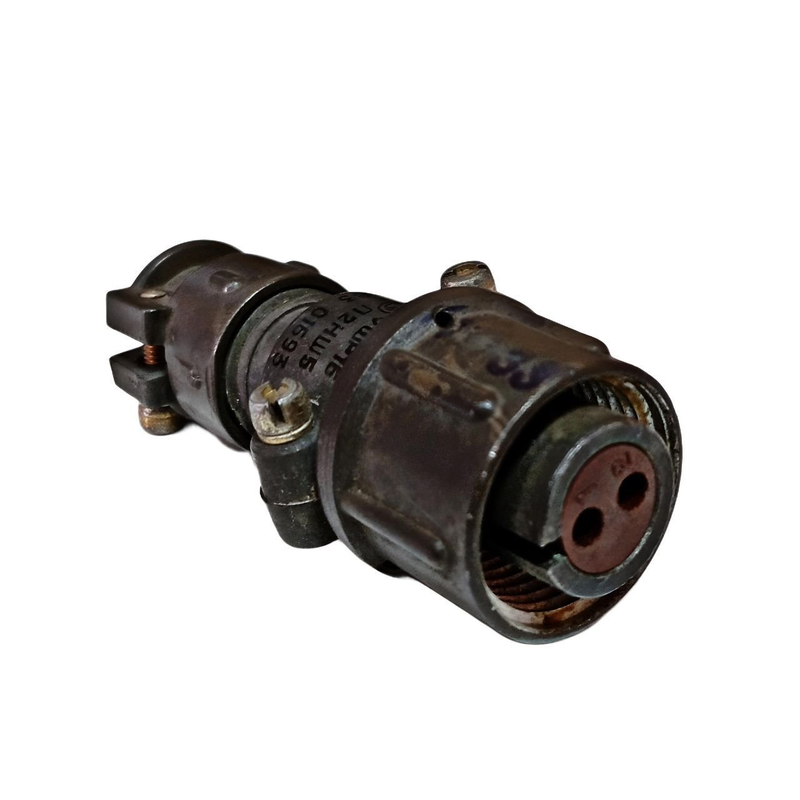

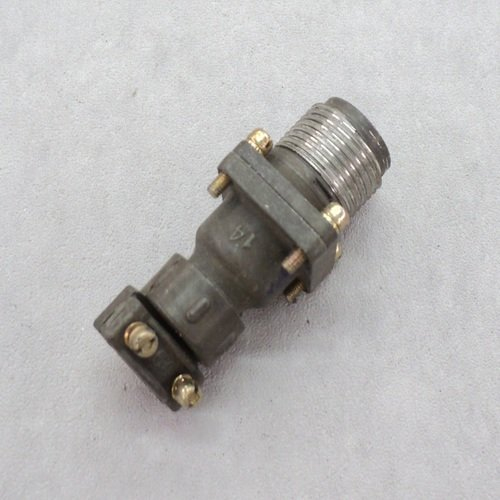

Соединитель ШР16ПК2НШ5 выполнен в прочном металлическом корпусе. Такая конструкция важна для оборудования, где обычные пластиковые разъёмы не обеспечивают достаточной стойкости к механическим нагрузкам и внешним воздействиям.

Ключевые особенности разъёмов серии ШР:

• цилиндрический корпус компактного типоразмера

• резьбовая фиксация ответных частей

• ключевание, предотвращающее неправильное соединение

• контактная группа для передачи питания, управляющих сигналов или измерительных цепей

• возможность использования в приборных и кабельных соединениях

• металлическая оболочка, повышающая механическую прочность

• устойчивость к вибрационным нагрузкам при корректном монтаже

• удобство обслуживания, диагностики и замены отдельных соединений

Резьбовое сочленение особенно полезно в системах, где кабель может испытывать натяжение, вибрацию или периодические механические воздействия. После правильной стыковки разъём сохраняет устойчивое положение и снижает риск случайного разъединения линии.

Где применяется ШР16ПК2НШ5

Разъёмы такого типа применяются в аппаратуре, где требуется компактное, обслуживаемое и механически надёжное соединение нескольких электрических цепей.

Типичные области использования:

• шкафы управления и промышленная автоматика

• измерительные комплексы и лабораторные стенды

• источники питания и преобразовательная техника

• системы контроля, сигнализации и телеметрии

• станочное и производственное оборудование

• приборные панели, пульты и корпуса электронных устройств

• транспортная, специальная и эксплуатационная техника

• кабельные сборки для подключения внешних модулей

Например, ШР16ПК2НШ5 может использоваться на корпусе прибора как разъёмный интерфейс между внутренней электрической частью устройства и внешним кабелем. Это упрощает монтаж оборудования, замену кабельной линии, техническое обслуживание и поиск неисправностей.

На что обратить внимание при подборе

При замене или включении ШР16ПК2НШ5 в новую разработку недостаточно ориентироваться только на общую маркировку. Важно проверить совместимость ответных частей и фактические параметры конкретного исполнения.

Перед монтажом рекомендуется уточнить:

• точную схему расположения контактов

• количество контактов и их назначение

• соответствие штыревой и гнездовой частей

• ориентацию ключа при сочленении

• тип хвостовиков для пайки, обжима или иного способа присоединения

• сечение и внешний диаметр подключаемого кабеля

• допустимые ток и напряжение по каждому контакту

• требования к изоляции, экранированию и заземлению корпуса

• условия эксплуатации: влажность, температура, вибрация, загрязнение

• состояние резьбы, изоляторов, контактных поверхностей и уплотняющих элементов

Особого внимания требует проверка ответной части: одинаковый размер корпуса ещё не гарантирует совпадения ключевания и контактной схемы. До подачи питания полезно прозвонить цепи мультиметром и убедиться, что назначение контактов соответствует документации оборудования.

Монтаж и эксплуатация

Для стабильной работы разъёма ШР16ПК2НШ5 необходимо аккуратно подготовить кабель и не допускать механической нагрузки непосредственно на контактные выводы. Проводники следует закреплять так, чтобы усилие от изгиба или рывка кабеля передавалось на оболочку и элементы разгрузки, а не на пайку либо контактную группу.

При сборке рекомендуется соблюдать несколько правил:

• выполнять монтаж по нумерации контактов из технической документации

• исключать перегрев изолятора при пайке

• не допускать попадания флюса, влаги и металлической стружки внутрь корпуса

• проверять плотность резьбового соединения без чрезмерной затяжки

• очищать контакты при наличии окислов или загрязнений

• контролировать целостность изоляции между цепями и корпусом

• маркировать кабельную сборку для упрощения дальнейшего обслуживания

Периодическая профилактика особенно важна в промышленной среде. Осмотр контактной группы, проверка надёжности фиксации и контроль сопротивления переходных контактов позволяют выявить проблему до появления нестабильной связи, нагрева или отказа оборудования.

Почему разъёмы серии ШР остаются востребованными

ШР16ПК2НШ5 интересен прежде всего сочетанием компактности, прочного корпуса, резьбового соединения и привычной для отечественной аппаратуры системы обозначений. Такие разъёмы подходят для проектов, где важны ремонтопригодность, понятная коммутация и устойчивость соединения при эксплуатации оборудования.

При правильном подборе ответной части, соблюдении схемы распайки и аккуратном монтаже ШР16ПК2НШ5 обеспечивает надёжное разъёмное подключение электрических цепей в составе приборов, систем управления и специализированной техники.
