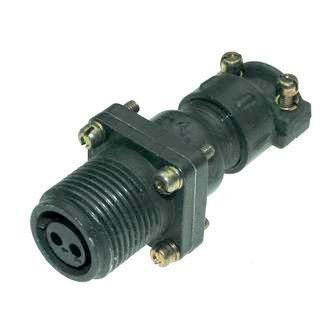

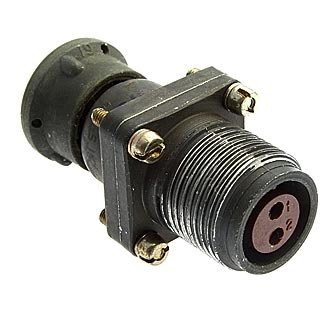

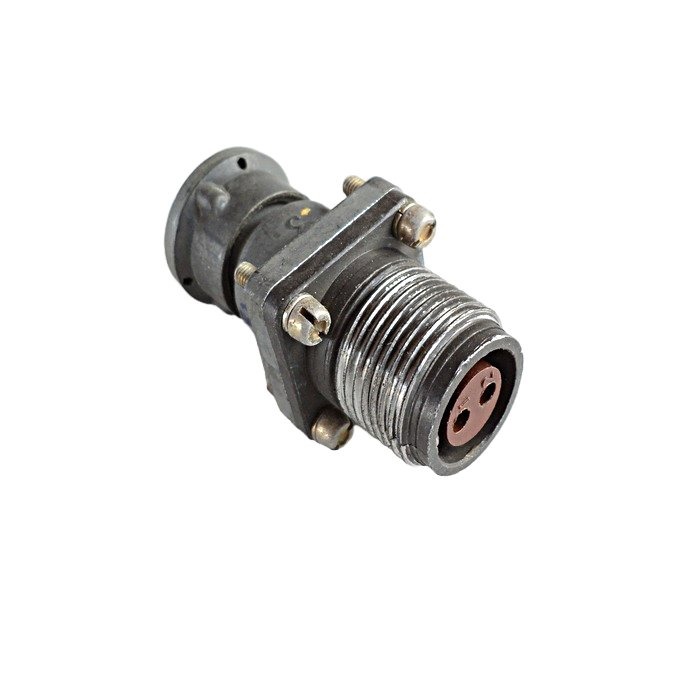

ШР16ПК2НГН — это приборная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного электрического соединения в различных аппаратах. Она используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

• ШР — тип соединителя.

• 16 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 2 — количество контактов (2 шт., диаметром 1,5 мм).

• Н — гайка патрубка для неэкранированного кабеля.

• Г — розетка (гнездовой тип).

• Н — покрытие контактов никелем.

Технические характеристики

Соединители серии ШР16ПК2НГН рассчитаны на максимальную токовую нагрузку 10 А на контакт (общая — 20 А), сопротивление контакта не более 2,5 мОм и сопротивление изоляции не менее 5000 МОм. Они выдерживают вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и работают в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов — до +110°C).

Применение

Такие розетки применяются во внутренней и наружной установке (с защитой от пыли и влаги), в радиоэлектронной и радиотехнической аппаратуре. Сочленение резьбовое, с одношпоночной поляризацией; подходят для монтажа с экранированными или неэкранированными кабелями.
