Назначение и область применения

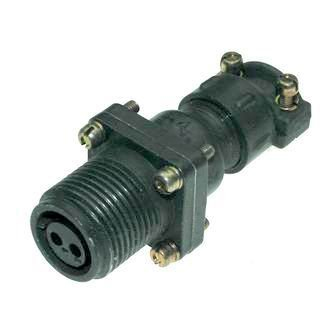

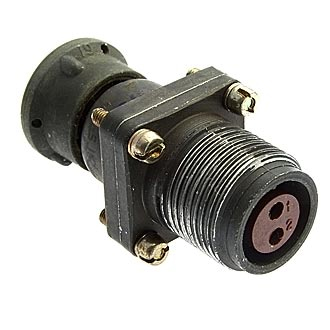

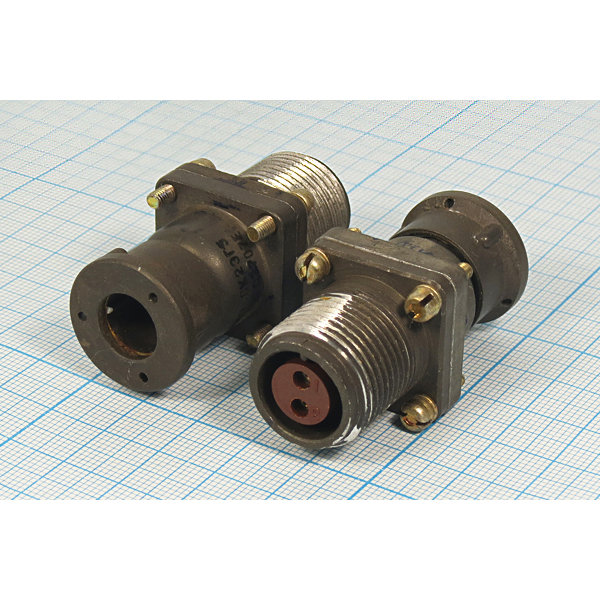

Кабельная розетка ШР16ПК2НГ5 представляет собой приборный (блочный) соединитель, входящий в серию штепсельных разъёмов типа ШР негерметичного исполнения. Устройство предназначено для коммутации электрических цепей в низкочастотных и низковольтных системах, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения. Конструкция с прямым патрубком обеспечивает удобный подвод кабеля, а блочное исполнение позволяет жёстко закреплять розетку на панели, корпусе прибора или монтажной поверхности.

Изделие применяется в промышленном оборудовании, измерительной аппаратуре, блоках управления и распределительных устройствах, а также в иных электротехнических системах, эксплуатируемых в условиях умеренных механических и климатических нагрузок. Благодаря металлическому корпусу соединитель сохраняет механическую прочность и обеспечивает защиту контактной группы от внешних воздействий при стационарной установке.

Технические характеристики

Розетка ШР16ПК2НГ5 оснащена двумя контактами типа «гнездо», рассчитанными на рабочее напряжение до 850 В. Сопротивление изолятора составляет не менее 5000 МОм, что гарантирует низкие токи утечки и стабильность электрических параметров в пределах заявленных режимов эксплуатации. Температурный диапазон использования охватывает значения от минус 60 до плюс 60 градусов Цельсия.

Корпус изделия выполнен из металла, что обеспечивает высокую устойчивость к механическим нагрузкам и продолжительный срок службы в условиях вибрационных воздействий. Конструкция относится к негерметичному типу, поэтому установка предполагает размещение соединителя внутри защищённых корпусов оборудования или в помещениях с контролируемыми условиями среды. Основные параметры приведены ниже.

• Тип соединителя: ШР (штепсельный разъём негерметичный).
• Количество контактов: 2.
• Рабочее напряжение: до 850 В.
• Тип контактов: гнездо.
• Сопротивление изолятора: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия.
• Материал корпуса: металл.
• Конструктивное исполнение: приборная (блочная) розетка с прямым патрубком.

Устойчивость к внешним воздействиям

Соединитель способен выдерживать синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду. Данный показатель подтверждает пригодность розетки для применения в оборудовании, подверженном вибрационным нагрузкам, включая станочные системы, передвижные установки и аппаратуру, размещаемую вблизи работающих механизмов.

Изделие также устойчиво к механическим ударам, что снижает риск повреждения контактной группы при монтаже и эксплуатации. Сочетание широкого температурного диапазона, виброустойчивости и ударопрочности позволяет использовать розетку ШР16ПК2НГ5 как в стационарных промышленных комплексах, так и в мобильных электротехнических устройствах при условии защиты от прямого попадания влаги и агрессивных сред.

Стандарты и нормативная документация

Разъёмы серии ШР16ПК2НГ5 соответствуют техническим условиям, определяющим требования к конструкции, монтажу и эксплуатации соединителей данного типа. В частности, изделие выпускается с учётом положений ТУ НКЦС.434410.504ТУ (НКЦС.434410.111ТУ). Соблюдение указанных нормативных требований обеспечивает совместимость розетки с ответными частями разъёмов аналогичной серии и стабильность характеристик при использовании в составе серийно выпускаемого оборудования.

Применение стандартизированной конструкции упрощает подбор ответных вилок и кабельных сборок, а также позволяет использовать соединитель в качестве замены ранее установленных изделий аналогичного типоразмера без изменения монтажных размеров посадочного места. Металлический корпус и типовая геометрия контактной группы обеспечивают воспроизводимость электрических и механических параметров от партии к партии.
