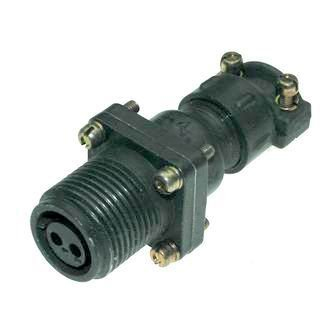

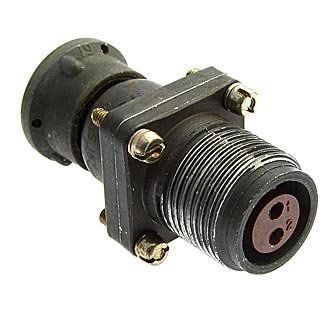

ШР16ПК2НГ5 розетка — это приборная розетка с прямым патрубком, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

• Тип соединителя : ШР.

• Условный размер корпуса : 16.

• Конструктивное исполнение : С прямым патрубком (ПК).

• Количество контактов : 2.

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Вид контактов : розетка (Г).

• Обозначение сочетания контактов : 5.

Основные технические параметры :

• Рабочий ток : До 10 А на каждый контакт, общая нагрузка до 20 А.

• Максимальное рабочее напряжение : Не более 850 В.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : До 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

Условия эксплуатации :

• Температура окружающего воздуха : От -60°C до +60°C.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с?.

• Механический удар : Одиночного действия — 5000 м/с?, многократного действия — 350 м/с?.

• Атмосферное пониженное давление : 1,3·10?? Па (10?? мм рт. ст.).

Эта розетка может использоваться как внутри, так и снаружи при условии защиты от пыли и воды. Она относится к климатическому исполнению УХЛ.
