ШР16ПК2НГ5: приборная розетка для надежных электрических соединений

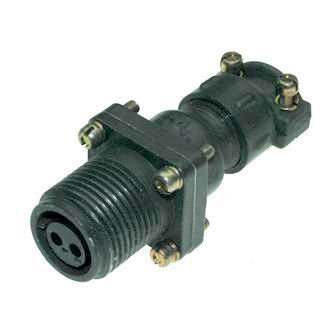

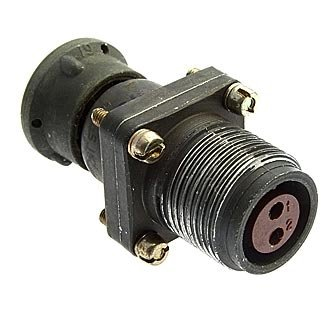

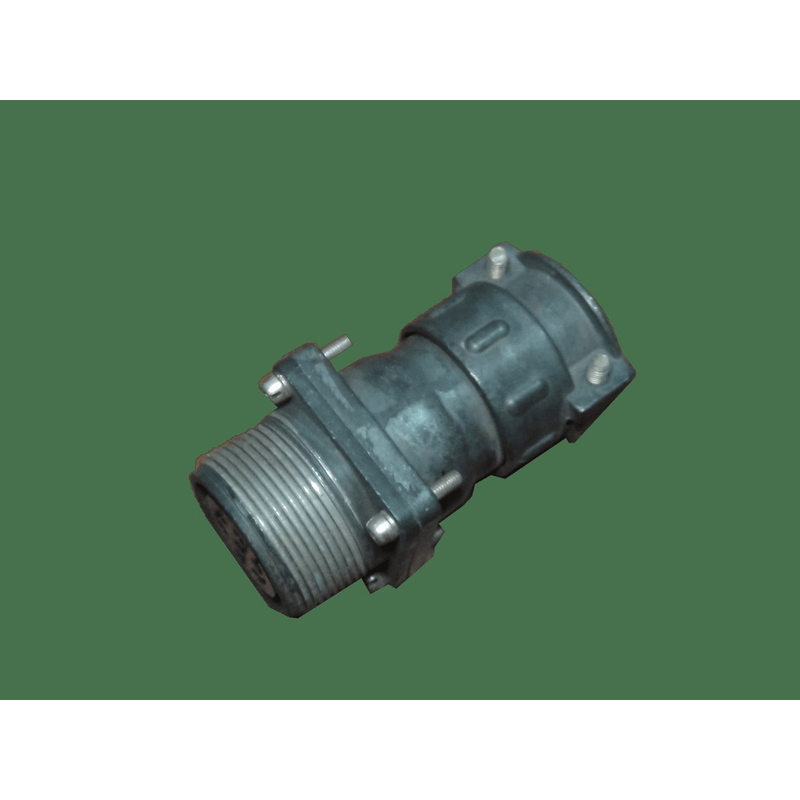

ШР16ПК2НГ5 — низкочастотный цилиндрический разъём серии ШР, выполненный в виде приборной розетки с прямым патрубком для неэкранированного кабеля. Он применяется для создания разъёмных электрических соединений в аппаратуре, работающей в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в условиях вибраций, ударных нагрузок и широкого температурного диапазона.

Назначение ШР16ПК2НГ5

Разъём ШР16ПК2НГ5 используют в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Приборное исполнение означает, что розетка предназначена для установки на корпус, панель или другую неподвижную часть оборудования; ответной частью служит совместимая вилка серии ШР с соответствующим контактным набором.

Резьбовое сочленение помогает получить прочную фиксацию пары «вилка—розетка». Одношпоночная поляризация исключает неправильную ориентацию при соединении, что особенно важно при обслуживании оборудования и монтаже многоконтактных кабельных линий.

Расшифровка маркировки

Обозначение ШР16ПК2НГ5 содержит информацию о конструктивном исполнении разъёма:

Контактный набор Г5 предусматривает два контакта диаметром 1,5 мм. Для этой модели характерны гнездовые контакты, поскольку ШР16ПК2НГ5 представляет собой розетку.

Основные характеристики

Характеристики могут уточняться по конкретным техническим условиям, году изготовления и исполнению изделия. В частности, данные по токовой нагрузке следует сверять с паспортом конкретной партии и условиями реальной эксплуатации.

Конструкция и условия эксплуатации

ШР16ПК2НГ5 относится к негерметичным соединителям. Его допускается использовать внутри оборудования, а также снаружи при условии, что конструкция изделия или оболочка кабельной системы обеспечивает защиту от пыли, влаги и других внешних воздействий.

Контактная группа имеет серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильного электрического контакта. Сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях указывает на пригодность разъёма для цепей, требующих высокой электрической изоляции.

Соединитель рассчитан на воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с². Также заявляется стойкость к одиночным механическим ударам до 5000 м/с² и многократным ударам до 350 м/с². Такие параметры делают ШР16ПК2НГ5 подходящим для аппаратуры, устанавливаемой на промышленном оборудовании, транспортных системах и других объектах с повышенными механическими нагрузками.

Преимущества разъёма

• Два контакта диаметром 1,5 мм подходят для силовых, управляющих и сигнальных двухпроводных цепей.

• Резьбовая фиксация снижает риск самопроизвольного разъединения при вибрации.

• Серебряное покрытие контактных элементов способствует низкому переходному сопротивлению.

• Широкий температурный диапазон от −60 до +60 °C позволяет применять разъём в неотапливаемых помещениях и наружных шкафах при соответствующей защите.

• Одношпоночная поляризация упрощает правильное подключение ответной части.

• Приборный монтаж удобен для размещения разъёма на панели корпуса, блоке питания, измерительном приборе или шкафу управления.

Что учитывать при подборе

Перед установкой ШР16ПК2НГ5 необходимо сопоставить тип ответной части, контактный набор, распайку и электрические нагрузки. Важно убедиться, что вилка имеет совместимые корпусные размеры, два контакта требуемого диаметра и соответствующую поляризацию. Также следует проверить допустимое сечение присоединяемого проводника, требования к защите от влаги и пыли, а также фактические значения тока и напряжения в конкретной цепи.

Для долговечной работы разъёма желательно избегать загрязнения контактной группы, чрезмерного изгиба кабеля у патрубка и соединения под нагрузкой. При техническом обслуживании рекомендуется контролировать состояние резьбы, изолятора, фиксации проводников и поверхности контактов.

ШР16ПК2НГ5 остаётся практичным решением для аппаратуры, где необходимы компактность, механическая прочность, разъёмное подключение и устойчивость электрического контакта в сложных условиях эксплуатации.
