ШР16ПК2НГ5: приборная розетка для надёжных электрических соединений

ШР16ПК2НГ5 — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде приборной розетки с прямым патрубком. Разъём рассчитан на работу в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц, и применяется в промышленной, измерительной, радиоэлектронной и специальной аппаратуре.

Расшифровка маркировки

Маркировка ШР16ПК2НГ5 содержит основные конструктивные признаки изделия:

• ШР — штепсельный разъём цилиндрического типа.

• 16 — условный размер корпуса.

• ПК — исполнение с прямым патрубком.

• 2 — два контакта.

• Н — вариант для неэкранированного кабеля.

• Г — розетка, то есть приборная часть соединителя с гнездовыми контактами.

• 5 — сочетание контактов, определяющее их расположение в изоляторе и совместимость с ответной вилкой соответствующего исполнения.

Таким образом, ШР16ПК2НГ5 представляет собой двухконтактную приборную розетку в металлическом корпусе, предназначенную для монтажа в оборудование и создания разъёмного соединения с ответной кабельной частью.

Технические характеристики ШР16ПК2НГ5

Основные параметры разъёма определяют возможность его использования в силовых и сигнальных цепях с повышенными требованиями к механической прочности и стабильности контакта.

Характеристики серии ШР16 предусматривают использование разъёма при напряжении до 850 В. Низкое переходное сопротивление контактов и высокое сопротивление изоляции помогают уменьшить потери и снизить риск утечек тока в электрических цепях.

Конструктивные особенности

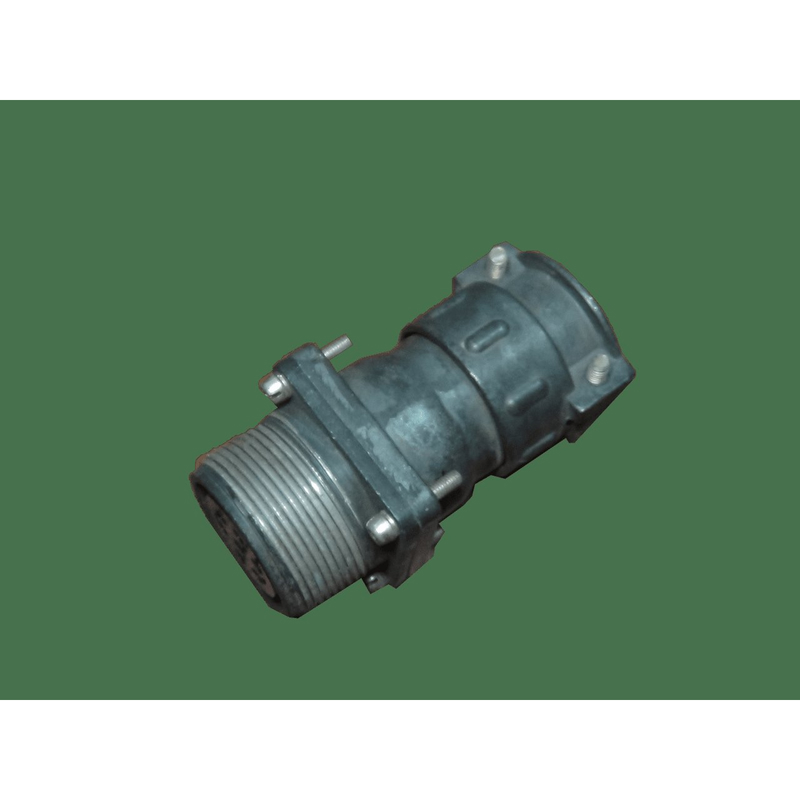

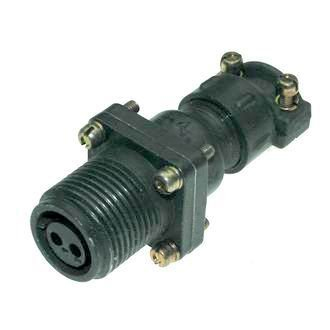

Розетка ШР16ПК2НГ5 имеет металлический корпус и прямой патрубок. Такое исполнение удобно для приборного монтажа, когда ввод кабеля или сопряжение с ответной вилкой должно располагаться по оси корпуса разъёма.

Важные конструктивные особенности:

• Два гнездовых контакта диаметром 1,5 мм рассчитаны на стабильное соединение с соответствующими штыревыми контактами вилки.

• Серебряное покрытие контактных поверхностей способствует малому контактному сопротивлению и хорошей электропроводности.

• Резьбовое сочленение удерживает вилку и розетку при вибрациях, случайных рывках кабеля и механических нагрузках.

• Одношпоночная поляризация исключает неправильную ориентацию соединяемых частей.

• Исполнение «Н» предполагает применение с неэкранированным кабелем; при необходимости передачи чувствительных высокочастотных или малошумящих сигналов следует отдельно оценивать требования к экранированию всей линии.

Условия эксплуатации и области применения

ШР16ПК2НГ5 относится к негерметичным соединителям климатического исполнения УХЛ. Его можно использовать внутри аппаратуры, в шкафах управления, измерительных комплексах и на открытых установках при условии защиты места соединения от пыли, влаги и прямого воздействия атмосферных осадков.

Разъём устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц и рассчитан на работу при температурах от −60 °C до +60 °C. Указанные параметры делают его подходящим для оборудования, эксплуатируемого в сложных производственных и климатических условиях.

ШР16ПК2НГ5 применяется в следующих задачах:

• Подключение силовых цепей малой и средней мощности.

• Разъёмное соединение блоков промышленной автоматики.

• Монтаж измерительной и испытательной аппаратуры.

• Подключение электроприборов, датчиков, исполнительных механизмов и модулей управления.

• Использование в радиоэлектронной, радиотехнической и специализированной технике.

• Организация ремонтопригодных кабельных соединений в оборудовании, где важны надёжная фиксация и защита от ошибочного включения.

Для корректного подбора ответной части необходимо ориентироваться не только на серию ШР и размер корпуса 16, но и на количество контактов, сочетание «5», тип контактов, вариант кабельного ввода и требования к экранированию. Ответная часть должна иметь совместимую контактную схему и соответствующую поляризацию.
