Назначение и область применения

Вилка ШР16ПК2ЭШ5 (артикул 21165) представляет собой двухконтактную приборную вилку серии ШР — негерметичных цилиндрических низкочастотных соединителей. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока частотой до 3 МГц при рабочем напряжении до 850 В. Соединитель рассчитан на применение в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, промышленной автоматики и других устройств, где требуется надёжное разъёмное соединение с экранированным кабелем.

Благодаря широкому диапазону рабочих температур и устойчивости к механическим воздействиям вилка подходит для эксплуатации как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и воды.

Конструктивные особенности и электрические характеристики

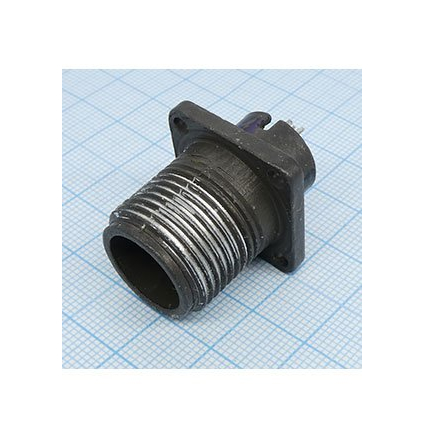

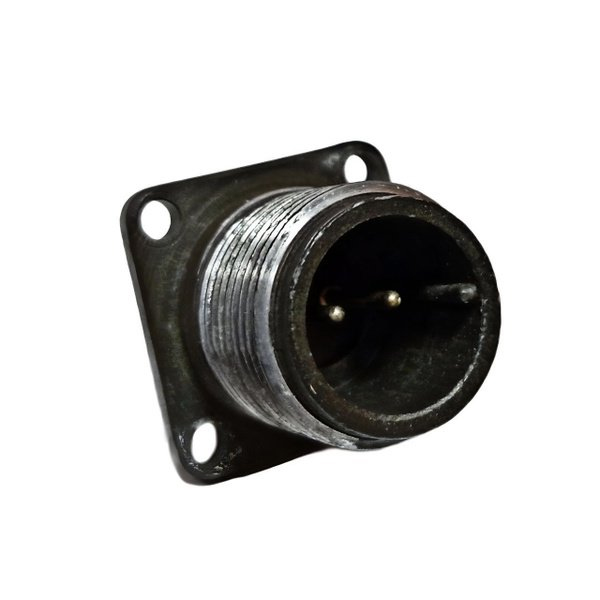

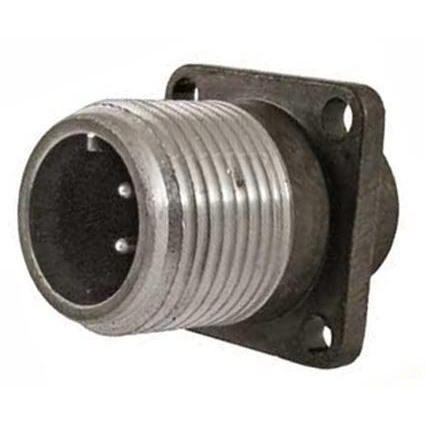

Корпус вилки выполнен из алюминиевого сплава с оксидированным покрытием серого цвета. Условный размер корпуса — 16, проходной диаметр — 20 мм. Изделие относится к блочному типу без патрубка, с прямым выводом под экранированный кабель. Метод сочленения с ответной частью — резьбовой, что обеспечивает плотное и стабильное соединение в условиях вибрационных нагрузок. Монтаж контактов — объёмный (пайка).

Электрические параметры соединителя:

• количество контактов — 2, диаметр контактов — 1,5 мм;
• максимальный ток на один контакт — 10 А, суммарный ток на соединитель — до 20 А;
• сопротивление контактов — не более 2,5 мОм;
• рабочее напряжение — до 850 В;
• частотный диапазон — до 3 МГц.

Расшифровка обозначения ШР16ПК2ЭШ5: ШР — серия соединителей, 16 — размер корпуса, ПК — приборная с прямым патрубком (в данном исполнении без патрубка), 2 — число контактов, Э — экранированная, Ш — штыревые контакты, 5 — номер контактного набора. Соединитель комплектуется штыревыми контактами для ответной части с гнёздами.

Условия эксплуатации и надёжность

Вилка сохраняет работоспособность в диапазоне температур окружающей среды от -60 °C до +60 °C, при этом допускается перегрев контактов до +110 °C. Климатическое исполнение — УХЛ, что подтверждает пригодность для умеренного и холодного климата. Масса изделия составляет от 20 до 33 г в зависимости от конкретного исполнения.

Механическая стойкость

Соединитель рассчитан на воздействие следующих внешних факторов:

• вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• многократные удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с²;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Ресурсные показатели

• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — не менее 1000 часов;
• срок сохраняемости — 15 лет.

Указанные показатели подтверждены для соединителей серии ШР и позволяют применять вилку ШР16ПК2ЭШ5 в аппаратуре с длительным сроком службы, в том числе в условиях периодического технического обслуживания и замены блоков.
