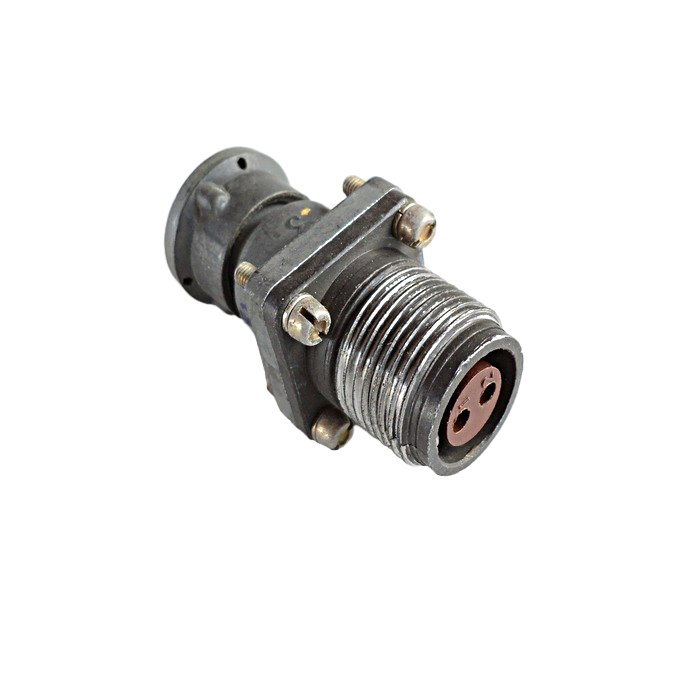

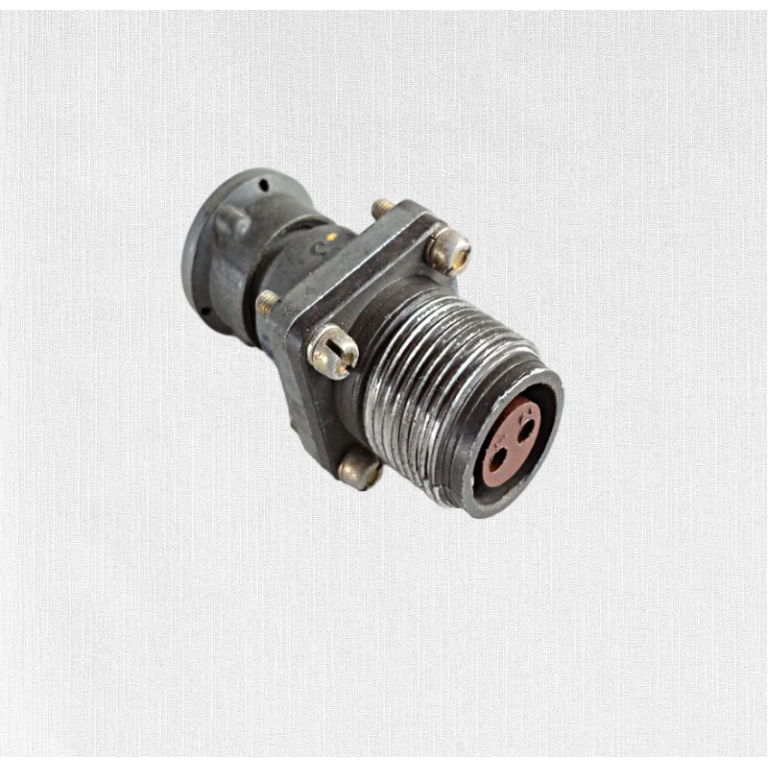

ШР16ПК2ЭГ — это низкочастотный цилиндрический электрический соединитель (разъем) серии ШР, выполненный в конструктиве «нормальные» габариты с прямым патрубком и резьбовым соединением, предназначен для блочного (приборного) монтажа. Обычно обозначение относится к розетке (приборной части) двух‑контактного соединителя, используемой в составе пары ШР16‑серии (розетка ШР16ПК2ЭГ + соответствующий вилочный разъём, например ШР16П2ЭГ/ШР16ПК2ЭШ).

Соединитель ШР16ПК2ЭГ предназначен для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Такие разъёмы применяют в промышленной автоматике, контрольно‑измерительной аппаратуре, электропитании и сигнальных цепях, где требуется надёжное, быстроразъёмное соединение с экранированным кабелем.

Для типового двухконтактного исполнения ШР16ПК2ЭГ (контакты Ø ≈ 1,5 мм) характерны следующие параметры:

• максимальное рабочее напряжение постоянного и переменного тока до 850 В;

• номинальный ток на контакт до порядка 10 А, общий ток соединения — до около 20 А;

• сопротивление контакта обычно не более нескольких мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструктивно ШР16ПК2ЭГ — розетка блочного (приборного) типа с прямым патрубком под экранированный кабель, резьбовым муфтовым соединением и креплением к панели или щиту. Эта часть разъёма обычно монтируется на приборной панели, а ответная вилка (кабельная часть) подключается к проводам или кабелю, что обеспечивает быстрый монтаж/демонтаж и надёжный контакт с экраном.п.) и подобрать типичную пару (вилку под ШР16ПК2ЭГ).
