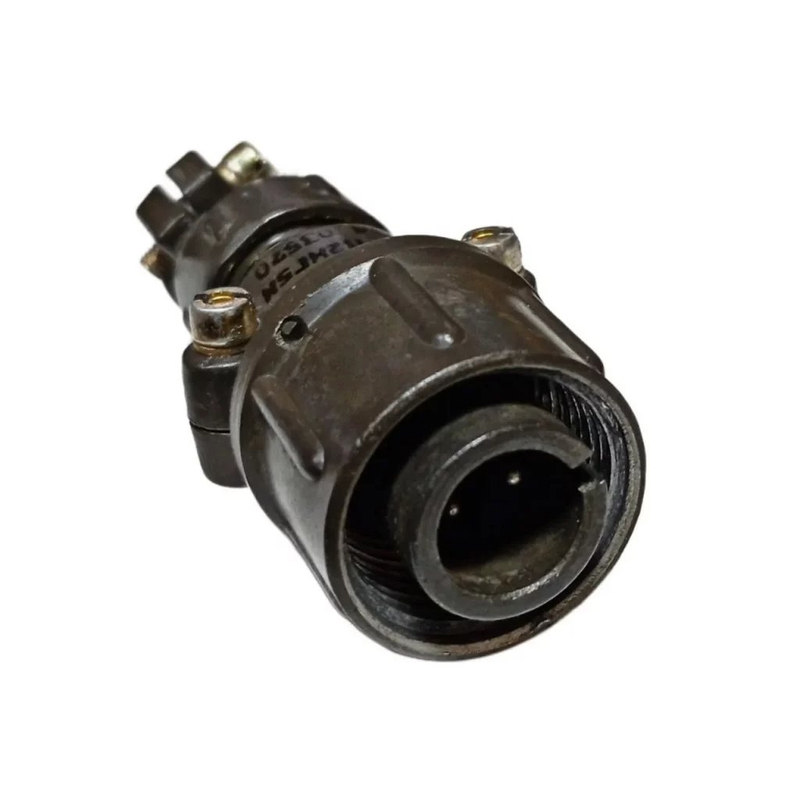

ШР16ПК1НШ3 — это цилиндрический низкочастотный разъём, выполненный в виде вилки блочной (приборной) части, широко применяемый в электротехнической и радиоэлектронной аппаратуре общего назначения.

• ШР — тип соединителя (цилиндрический низкочастотный).

• 16 — условный размер корпуса (диаметр разъёма).

• ПК — приборная часть с прямым патрубком (для приборной части, без патрубка стоит П, ПК — с прямым патрубком).

• 1 — один контакт.

• Н — разъём для подключения неэкранированного кабеля (кабельная часть без экранировки).

• Ш — вилка (блочная часть приборного соединителя).

• 3 — сочетание контактов: один штыревой контакт диаметром около 3,5 мм.

Корпус вилки выполнен из алюминиевого сплава (например, А‑22), поверхность чаще всего оксидированная, цвет — серый. Контакты — латунные, с покрытием серебром, что снижает переходное сопротивление и обеспечивает устойчивость к окислению. Габаритные размеры типичны порядка 25×25×62,8 мм (ширина×высота×длина).

• Максимальный рабочий ток на контакт и на весь разъём — до 50 А.

• Максимальное рабочее напряжение в цепи — до примерно 850 В постоянного или переменного тока.

• Сопротивление контакта не более 0,75 мОм, сопротивление изоляции — порядка нескольких тысяч мегаом (до 5000 МОм).

• Соединение вилки с ответной розеткой (например, кабельной части ШР16П1НШ3) осуществляется резьбовым накидным замком (шаг резьбы гайки обычно M20×1,5).

• Климатическое исполнение — УХЛ, эксплуатационный диапазон температур обычно от −60 до +60 °С, с допустимым перегревом контактов до примерно +110 °С.

• Разъём рассчитан на внешние механические воздействия: вибрацию (частоты до 5 кГц и ускорение до сотен м/с²), ударные перегрузки и линейные нагрузки, что характерно для радиоэлектронной и военной аппаратуры.

Вилка ШР16ПК1НШ3 используется как соединитель общего назначения в силовых и низкочастотных цепях постоянного и переменного тока, в том числе в электро‑, радио‑ и контрольно‑измерительной аппаратуре. Количество допустимых сочленений–расчленений может достигать сотен, минимальная наработка — порядка 1000 часов, а срок сохраняемости без ухудшения параметров — не менее 15 лет.
