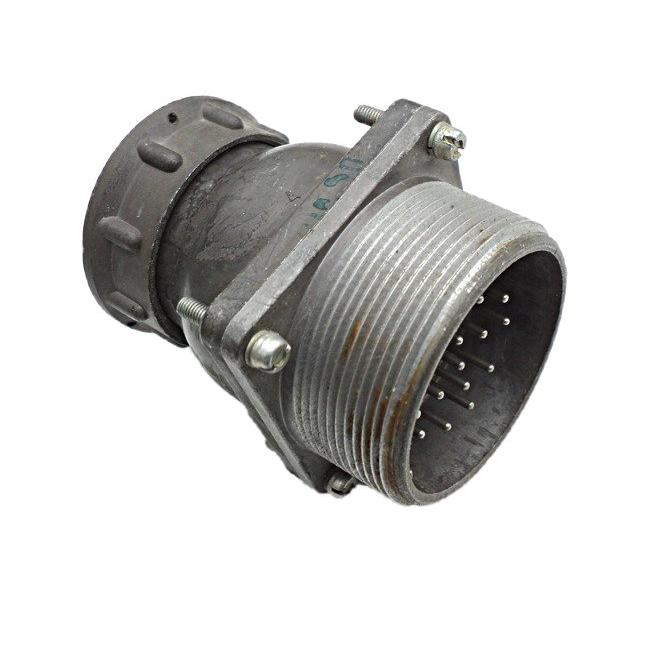

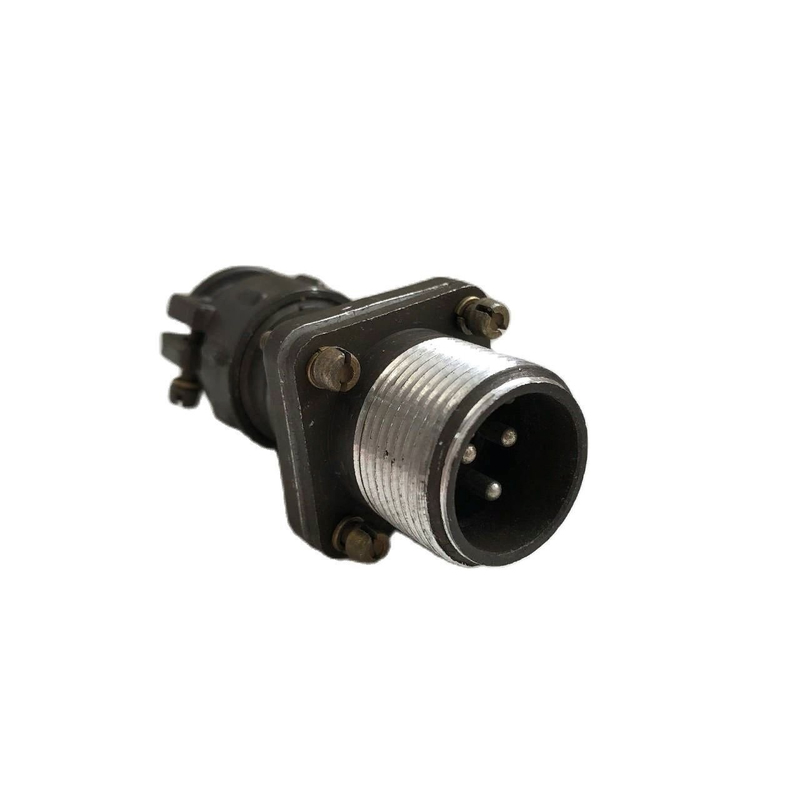

ШР16ПК1НШ3 — это низкочастотный цилиндрический электрический соединитель (вилка приборная с прямым патрубком), предназначенный для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Описание

Он относится к серии ШР с резьбовым соединением и одношпоночной поляризацией корпусов. Метод монтажа — объемный с пайкой контактов, покрытых серебром или никелем. Подходит для неэкранированных кабелей и внутреннего монтажа в климатическом исполнении УХЛ2 (от -60 до +60 °C).

Расшифровка маркировки

• ШР — тип соединителя.

• 16 — условный размер корпуса.

• ПК — приборная вилка с прямым патрубком.

• 1 — одна контактная группа.

• НШ — неэкранированный кабель, нормальные габариты.

• 3 — диаметр контакта 3,5 мм.

Технические характеристики

Максимальное рабочее напряжение — 850 В, частота до 3 МГц. Максимальный ток на контакт — до 50 А. Сопротивление контакта — не более 0,75 МОм, изоляции — не менее 5000 МОм. Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с²) и 500 циклов сочленения.

Применение

Используется в цепях постоянного и переменного тока для аппаратуры, где требуется надежность при вибрациях и перепадах температур. Совместим с соединителями 2РТТ и 2РТ-А. ​
