Назначение

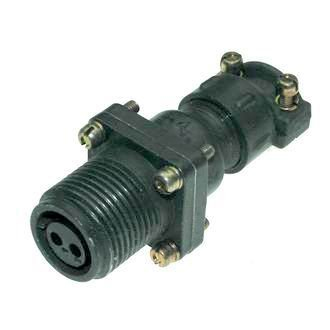

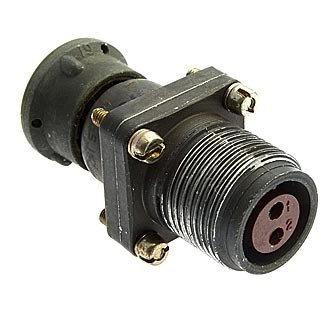

ШР16ПК1НГ3 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР с прямым патрубком. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Розетка применяется для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре.

Соединитель подходит для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция с прямым патрубком обеспечивает удобный ввод кабеля и надёжную фиксацию монтажных проводов при сборке аппаратуры.

Подтверждённые особенности

• Рабочий ток: 50 А.
• Максимальное рабочее напряжение постоянного тока: не более 850 В.
• Диаметр контактов: 3,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 ч.
• Климатическое исполнение: УХЛ, для внутреннего и наружного применения при защите от пыли и воды.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду.
• Устойчивость к одиночным ударам с ускорением до 5000 метров в секунду за секунду.
• Устойчивость к линейным нагрузкам с ускорением до 2000 метров в секунду за секунду.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и высокую проводимость, что особенно важно при рабочих токах до 50 А. Высокое сопротивление изоляции не менее 5000 МОм гарантирует надёжное разделение электрических цепей и безопасность эксплуатации.

Применение

Розетка ШР16ПК1НГ3 востребована в промышленной радиоэлектронной аппаратуре, измерительных комплексах, системах электропитания и коммутации, где требуется многократное подключение и отключение силовых цепей. Благодаря ресурсу в 500 циклов сочленения-расчленения и наработке не менее 1000 часов изделие подходит для устройств с регулярным обслуживанием и заменой блоков.

Климатическое исполнение УХЛ допускает применение в условиях умеренного и холодного климата. При защите от прямого попадания пыли и воды розетка может устанавливаться как внутри помещений, так и в наружных шкафах и корпусах оборудования. Изделие устойчиво к значительным механическим воздействиям, включая вибрации, удары и линейные нагрузки, что позволяет использовать его в аппаратуре, работающей в подвижных установках и на транспорте.

Особенности конструкции

Прямой патрубок розетки упрощает подвод кабеля и снижает механические напряжения в месте ввода проводников. Цилиндрическая форма корпуса обеспечивает совместимость с ответными вилками серии ШР16 и плотное сочленение, исключающее самопроизвольное разъединение при вибрации. Диаметр контактов 3,5 мм рассчитан на передачу значительных токов без перегрева при соблюдении указанных рабочих параметров.

Изделие поставляется как отдельный компонент для монтажа в приборные панели, распределительные коробки и блоки коммутации. Артикул для заказа — 51091.
