ШР16ПК1ЭШ3: приборная вилка для надёжных электрических соединений

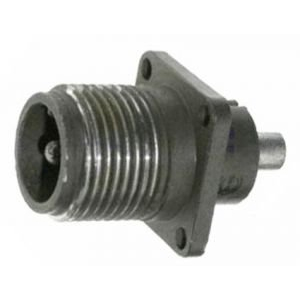

ШР16ПК1ЭШ3 — низкочастотный цилиндрический электрический соединитель в исполнении приборной вилки с прямым патрубком для экранированного кабеля. Изделие применяется при создании разъёмных соединений в электрических цепях постоянного и переменного тока, включая радиоэлектронную, измерительную и промышленную аппаратуру.

Конструкция разъёма рассчитана на устойчивую работу в условиях вибраций, механических воздействий и переменных внешних факторов. Резьбовое сочленение обеспечивает надёжную фиксацию пары «вилка–розетка», а одношпоночная поляризация помогает исключить ошибочное подключение.

Назначение ШР16ПК1ЭШ3

Вилка ШР16ПК1ЭШ3 предназначена для объёмного монтажа электрических цепей. Она используется в составе соединителей серии ШР, когда необходимо передавать питание или сигналы через разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами.

Исполнение с маркировкой «Э» ориентировано на применение с экранированным кабелем. Такое решение особенно востребовано в системах, где важно уменьшить влияние электромагнитных помех и обеспечить аккуратный, защищённый ввод кабеля в оборудование.

Разъём подходит для работы в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц;

• приборного, радиоэлектронного и контрольно-измерительного оборудования;

• промышленной аппаратуры и электротехнических систем.

Основные характеристики

Указанные параметры делают ШР16ПК1ЭШ3 подходящим для силовых цепей с одной токовой линией, где требуется передавать ток до 50 А и одновременно сохранять низкое переходное сопротивление соединения.

Особенности конструкции

Ключевая особенность ШР16ПК1ЭШ3 — контакт диаметром 3,5 мм с серебряным покрытием. Серебрение способствует снижению переходного сопротивления и поддержанию стабильного контакта при многократных подключениях. Низкое сопротивление контакта — до 0,75 мОм — важно для минимизации потерь и нагрева при передаче значительного тока.

Прямой патрубок рассчитан на удобную организацию кабельного ввода. При использовании экранированного кабеля конструкция облегчает создание электрически и механически надёжного подключения к аппаратуре.

Резьбовая фиксация исключает случайное разъединение при вибрации или перемещении оборудования. Одношпоночная поляризация, в свою очередь, задаёт единственное корректное положение при соединении с ответной частью.

Где применяется разъём

ШР16ПК1ЭШ3 используют в оборудовании, для которого важны прочность соединения, допустимая токовая нагрузка и повторяемость характеристик при регулярной коммутации. Среди типичных задач:

• подключение силовых цепей внутри и между приборами;

• коммутация радиоэлектронных блоков;

• оснащение контрольно-измерительной аппаратуры;

• подключение экранированных кабельных линий;

• применение в промышленной автоматике и электротехнических установках;

• использование в аппаратуре, работающей при вибрационных и механических нагрузках.

Например, разъём может применяться для вывода одной силовой цепи из корпуса устройства на внешнее оборудование: приборная вилка закрепляется на панели, а ответная часть соединяется с кабелем. Резьбовое соединение фиксирует пару, а экранированный кабель помогает снизить восприимчивость линии к внешним помехам.

Итог

ШР16ПК1ЭШ3 — это одноконтактная приборная вилка серии ШР для построения надёжных разъёмных соединений. Она сочетает допустимый ток до 50 А, рабочее напряжение до 850 В, серебряный контакт, резьбовое сочленение и возможность работы с экранированным кабелем. Благодаря этим свойствам разъём остаётся практичным решением для радиоэлектронного, измерительного и промышленного оборудования, где требуется стабильное подключение силовой или сигнальной цепи.
