Назначение и область применения

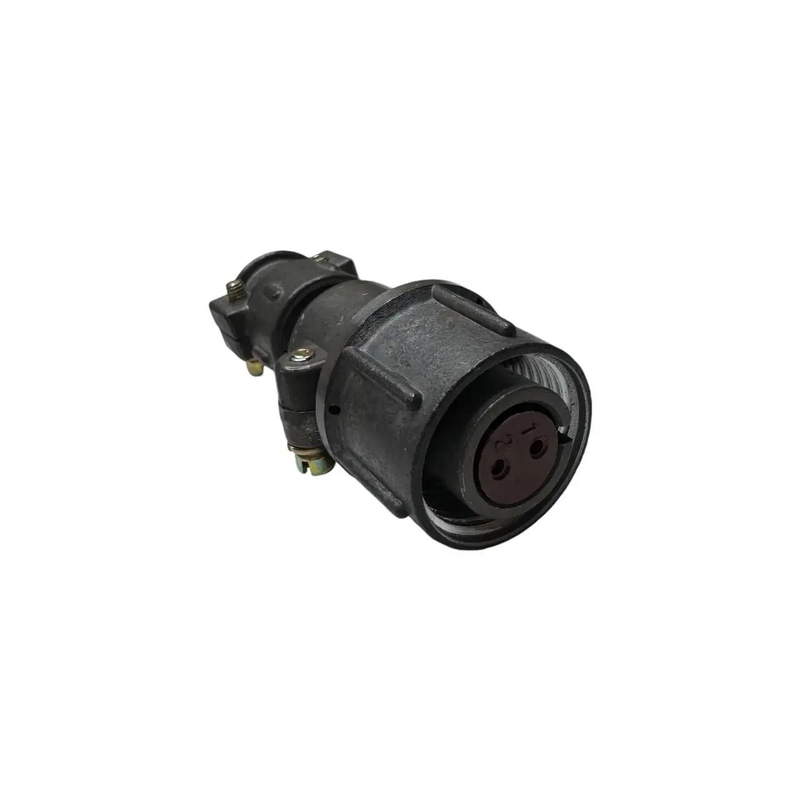

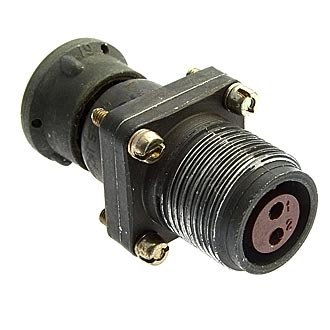

ШР16ПК1ЭГ3 РОЗЕТКИ представляет собой низкочастотный цилиндрический соединитель, выполненный в виде розетки приборной части с прямым патрубком. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре общего назначения. Соединитель применяется в радиоэлектронной и радиотехнической технике, где требуется надёжное разъёмное контактное соединение с возможностью многократного сочленения и расчленения.

Конструкция рассчитана на внутренний монтаж в климатическом исполнении УХЛ2. При этом допускается наружное применение при условии защиты от прямого попадания дождя, воздействия динамической пыли и солнечного излучения. Это расширяет сферу использования соединителя в оборудовании, эксплуатируемом вне отапливаемых помещений, но с обеспечением соответствующих укрытий или кожухов.

Технические характеристики

Изделие работает в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В по амплитудному значению. Рабочий ток соединителя — 50 А, что позволяет использовать его в силовых цепях средней мощности.

Контактная группа выполнена с диаметром контактов 3,5 мм и серебряным покрытием, обеспечивающим низкое переходное сопротивление и стабильность электрического контакта. Сопротивление контактов не превышает 0,75 мОм. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует высокую степень электрической развязки между цепями.

Диапазон рабочих температур — от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов. Количество сочленений-расчленений достигает 500 циклов. Минимальная наработка изделия — 1000 часов, срок сохраняемости — 15 лет.

Конструктивные особенности

Соединитель ШР16ПК1ЭГ3 РОЗЕТКИ относится к серии ШР16 и имеет приборное исполнение, предполагающее установку на панель или корпус оборудования. Прямой патрубок упрощает подвод кабеля и обеспечивает удобство монтажа в условиях ограниченного пространства. Цилиндрическая форма корпуса способствует равномерному распределению механических нагрузок и облегчает ориентацию при сочленении с ответной частью.

Ключевые особенности изделия:

• приборное исполнение розетки с прямым патрубком для монтажа на панель;
• рабочий ток 50 А и напряжение до 850 В амплитудного значения;
• серебряное покрытие контактов диаметром 3,5 мм;
• климатическое исполнение УХЛ2 с возможностью наружного применения при защите от осадков и пыли;
• расширенный температурный диапазон от минус 60 до плюс 110 градусов Цельсия;
• ресурс 500 циклов сочленений и 1000 часов минимальной наработки;
• срок сохраняемости 15 лет.

Эксплуатационные параметры

Соединитель рассчитан на длительную эксплуатацию в составе радиоэлектронной аппаратуры и электротехнических устройств. Низкое сопротивление контактов снижает тепловые потери и обеспечивает стабильную передачу тока. Высокое сопротивление изоляции минимизирует токи утечки и повышает безопасность применения в цепях с повышенными требованиями к электрической прочности.

Изделие подходит для использования в стационарных установках, где требуется периодическое разъединение цепей для технического обслуживания или замены блоков. Благодаря цилиндрической конструкции и приборному монтажу, соединитель обеспечивает надёжную фиксацию и защиту контактной группы от механических повреждений и загрязнений.
