Назначение изделия

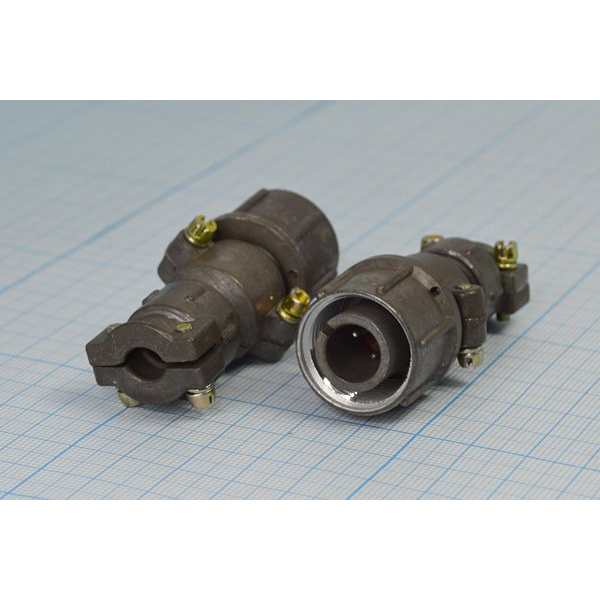

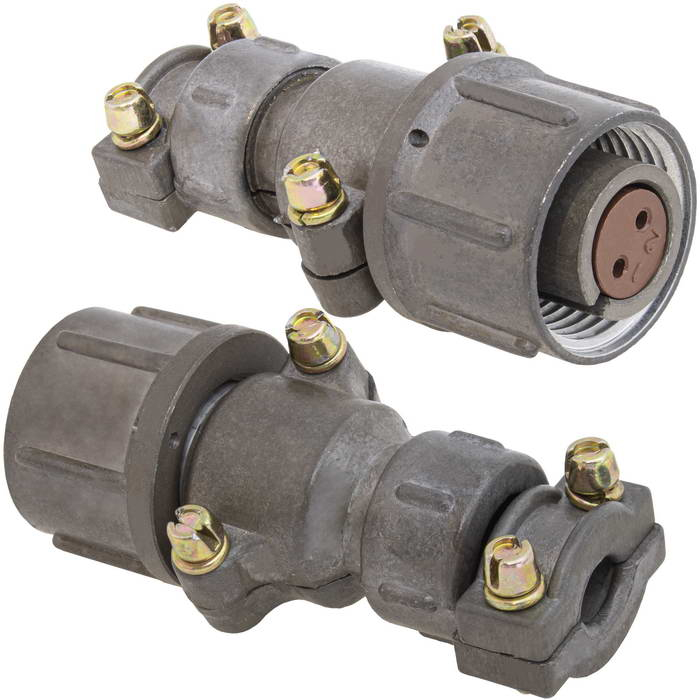

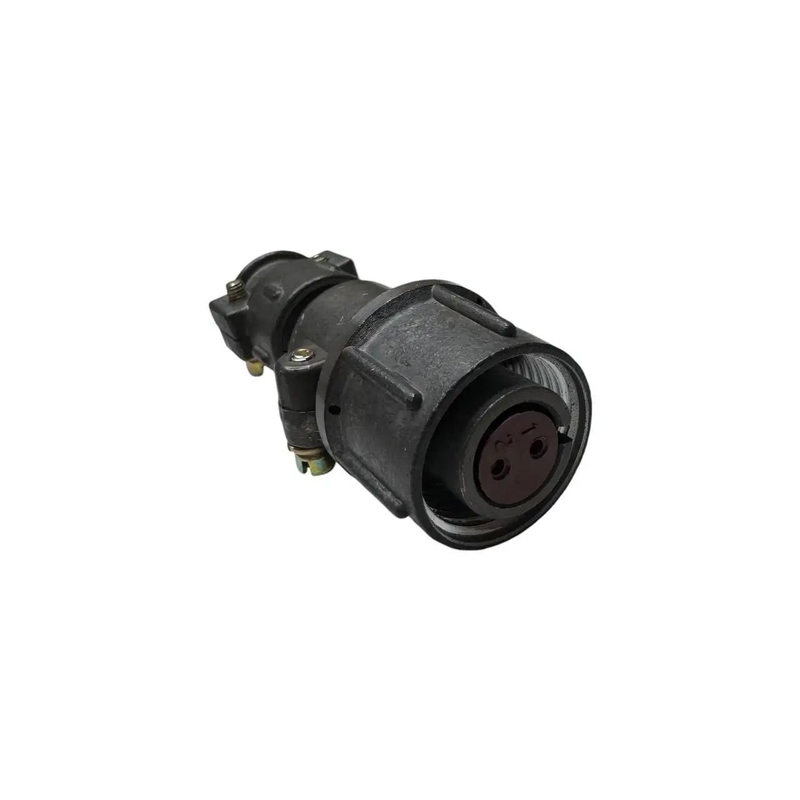

ШР16П2НШН представляет собой кабельную розетку (коннектор) из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надёжного соединения электрических цепей в составе электронной, радио- и контрольно-измерительной аппаратуры, а также в промышленном оборудовании.

Розетка применяется как во внутренних, так и в наружных электрических цепях при условии защиты от пыли и влаги. Конструкция рассчитана на эксплуатацию в составе ответных частей серии ШР с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильную стыковку.

Расшифровка обозначения

Маркировка ШР16П2НШН содержит полную информацию о конструкции и исполнении изделия:

• ШР — тип соединителя, низкочастотный цилиндрический.
• 16 — условный размер корпуса.
• П — прямой патрубок кабельного ввода.
• 2 — количество контактов.
• НШН — гайка для неэкранированного кабеля, розеточные контакты, конкретное сочетание номер пять, никелевое покрытие.

Таким образом, это негерметичная розетка кабельного исполнения с прямым патрубком и гайкой под неэкранированный кабель.

Подтверждённые технические особенности

Изделие имеет два контакта диаметром 1,5 мм. Рабочая токовая нагрузка составляет до 10 ампер на контакт, максимальная нагрузка на соединитель — до 20 ампер. Рабочее напряжение достигает 850 вольт переменного или постоянного тока при частоте до 3 мегагерц.

Проходной диаметр изделия — 20 мм. Монтаж выполняется пайкой. Покрытие контактов — серебро или никель. Климатическое исполнение УХЛ допускает эксплуатацию в диапазоне температур от минус 60 до плюс 60 градусов Цельсия.

Ресурс сочленения составляет до 500 соединений-расчленений, что подтверждает пригодность розетки для многократной коммутации в процессе обслуживания и наладки оборудования.

Применение

Розетка востребована в цепях электроники, радио- и контрольно-измерительных приборов, а также в промышленном оборудовании. Она подходит для организации разъёмных соединений кабельных линий, где требуется компактный цилиндрический коннектор с резьбовым креплением.

1. Подключение неэкранированного кабеля через прямой патрубок с гайкой.
2. Коммутация цепей с током до 10 ампер на контакт.
3. Работа при напряжении до 850 вольт в цепях постоянного и переменного тока.
4. Эксплуатация в широком температурном диапазоне от минус 60 до плюс 60 градусов Цельсия.

На изображении товара показан технический чертеж розетки ШР16П2НШ с габаритами, боковым и фронтальным видами, что позволяет заранее оценить посадочные размеры и компоновку узла.

Указания по подбору

Для корректной работы изделия необходимо подбирать ответную часть той же серии ШР с соответствующим числом контактов и типом корпуса. Монтаж следует выполнять пайкой, обеспечивая надёжное соединение проводников с контактами. При наружной установке требуется защита от пыли и влаги, поскольку розетка является негерметичной.

Изделие поставляется под артикулом 8929 в категории ШР16. Производитель — Коннектор.
