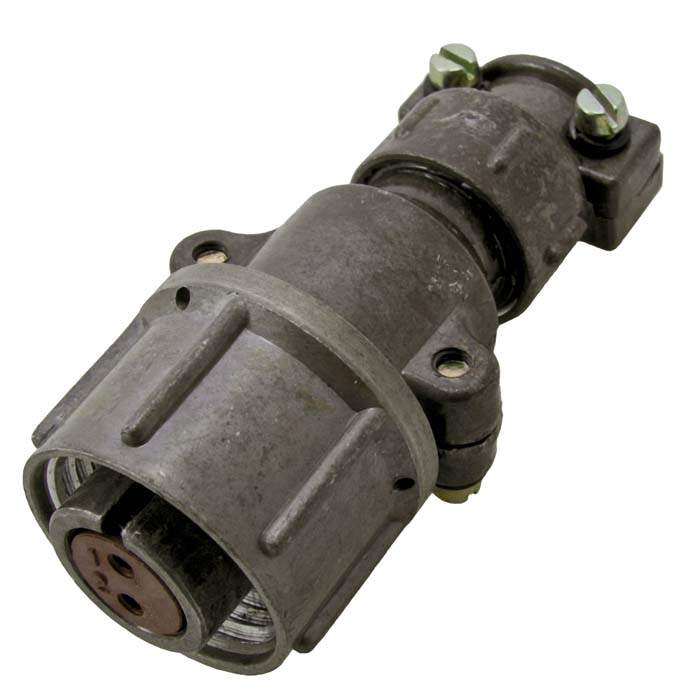

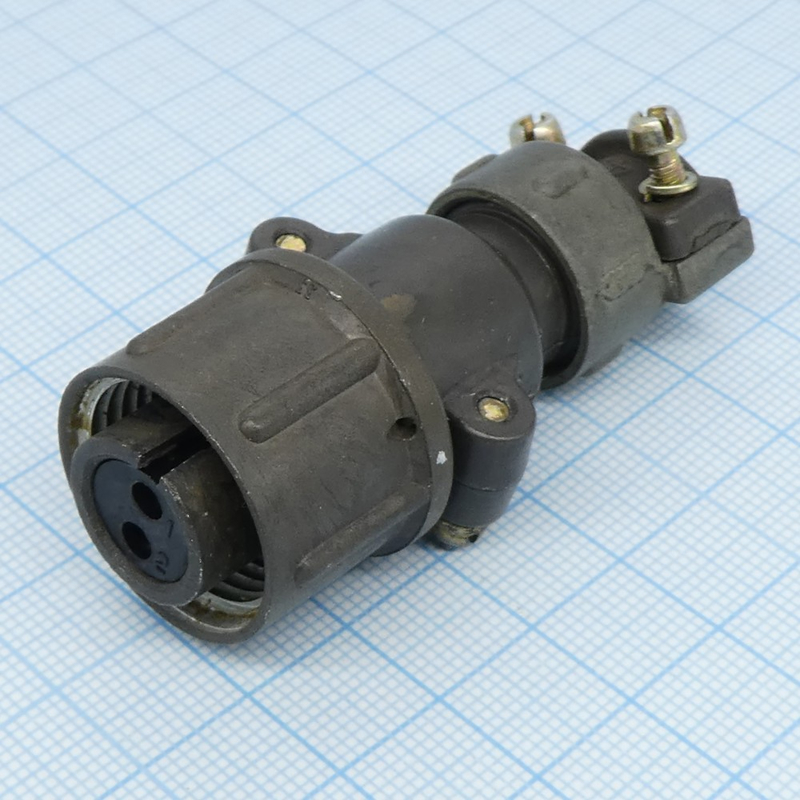

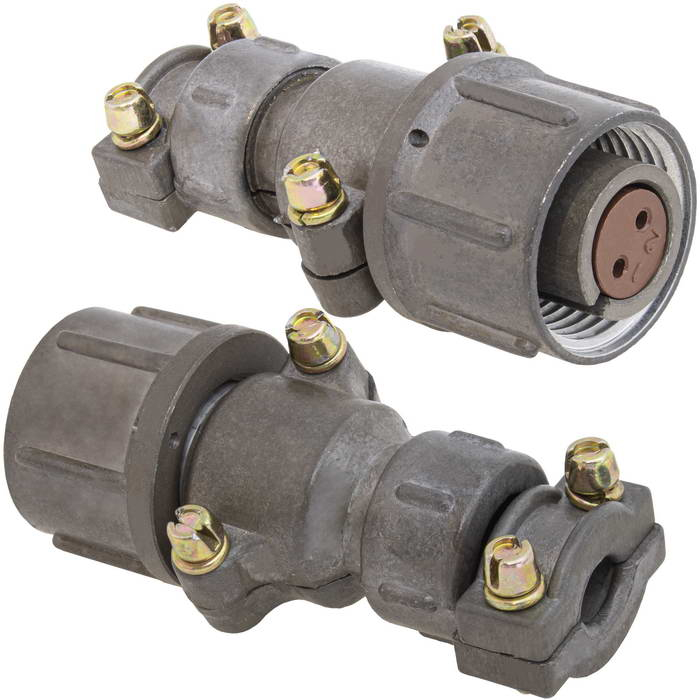

ШР16П2НШН — это разъём (розетка) из серии цилиндрических низкочастотных соединителей ШР, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он используется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).​

Основные характеристики

Соединитель имеет условный размер корпуса 16, 2 контакта и приборное исполнение без патрубка (П), неэкранированный кабель (Н), с внутренней шпонкой (Ш) и неполной вставкой (Н).​
Сочленение резьбовое с одношпоночной поляризацией корпусов, монтаж — пайкой, покрытие контактов — серебро или никель. Климатическое исполнение УХЛ2 по ГОСТ 15150-69, рабочая температура от -60 до +60 °C.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц, механические удары до 350 м/с², пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок хранения — 15 лет.

Расшифровка обозначения

ШР — тип соединителя; 16 — размер корпуса; П — без патрубка (приборная часть); 2 — число контактов; Н — неэкранированный; Ш — внутренняя шпонка; Н — неполная вставка.​
