Назначение и область применения

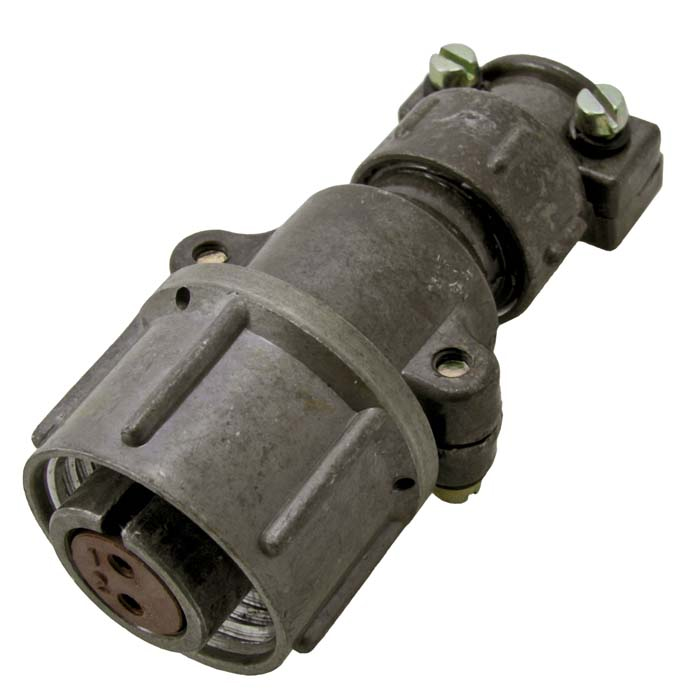

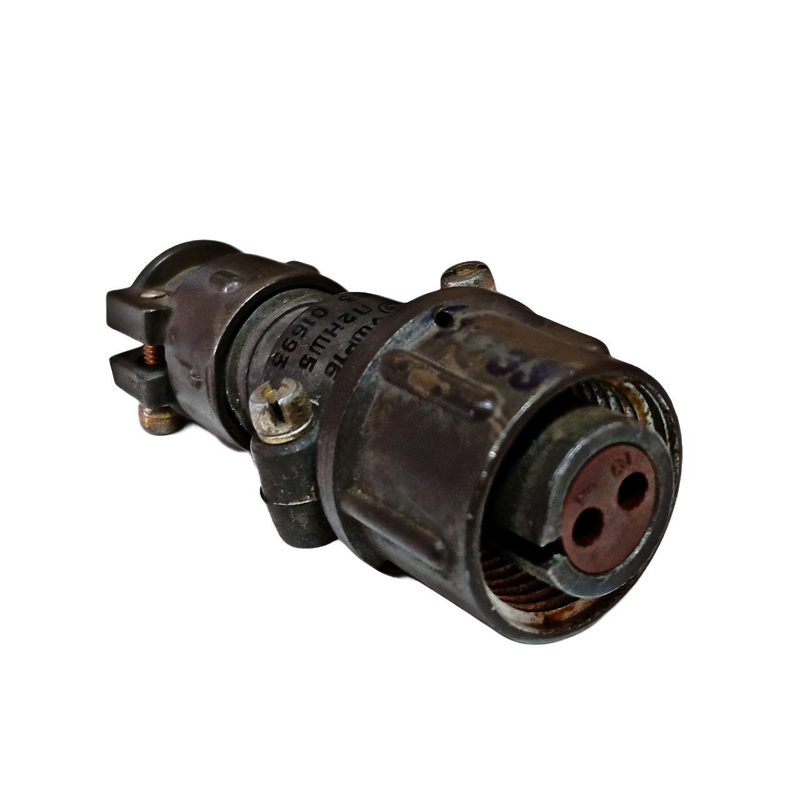

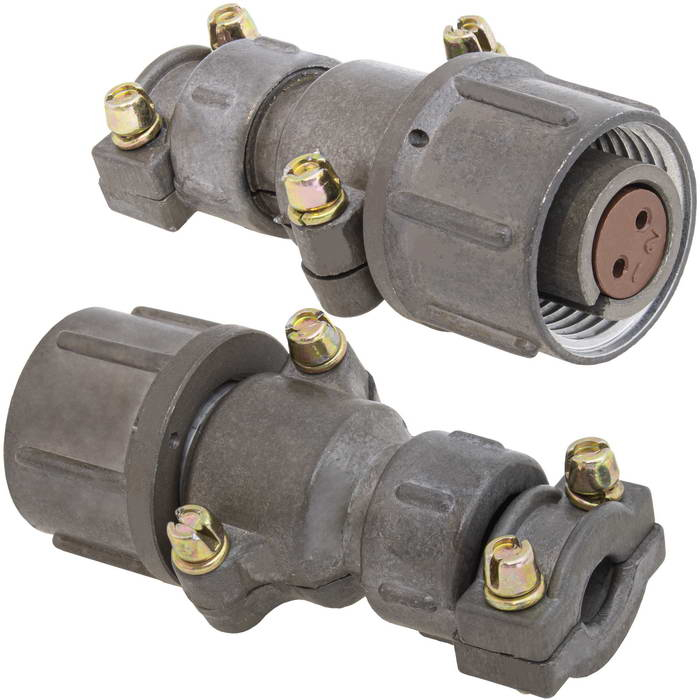

ШР16П2НШ5Н — кабельная розетка, предназначенная для монтажа с экранированными или неэкранированными кабелями и проводами в электрических цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Изделие относится к соединителям серии ШР16 и рассчитано на применение в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и силовых цепей, где требуется надёжное разъёмное соединение с двумя контактами.

Розетка кабельная ШР16П2НШ5Н может использоваться внутри и снаружи помещений при условии защиты от пыли и воды. Климатическое исполнение соответствует категории УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата, включая размещение в неотапливаемых помещениях и под навесами. Металлический корпус обеспечивает механическую прочность и экранирование соединения, а изолятор из карболита сохраняет стабильные диэлектрические характеристики в широком диапазоне температур.

Расшифровка условного обозначения

Маркировка ШР16П2НШ5Н содержит полную информацию о конструктивных особенностях изделия:

• ШР — тип соединителя;
• 16 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 2 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Ш — розетка;
• 5 — два контакта диаметром 1,5 мм;
• Н — покрытие контактов никелем. Отсутствие буквы означало бы покрытие контактов серебром.

Подтверждённые технические характеристики

Изделие прошло приёмку по категории «5», что подтверждает соответствие установленным требованиям по надёжности и качеству. Основные параметры, заявленные для данной розетки:

• Количество сочленений-расчленений — 500;
• Минимальная наработка — 1000 часов;
• Диапазон частот синусоидальной вибрации — от 1 до 5000 Гц;
• Сопротивление контакта — не более 2,5 мОм;
• Максимальная токовая нагрузка на одиночный контакт — не более 10 А;
• Общая максимальная токовая нагрузка — не более 20 А;
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• Амплитудное значение напряжения цепи — 850 В;
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, для исполнения ШР16П2НШ5Н — до плюс 110 градусов Цельсия.

Совместимость и ответные части

Кабельная розетка ШР16П2НШ5Н рассчитана на сочленение с широким рядом приборных вилок, что обеспечивает гибкость при компоновке оборудования и замене ответных частей. К совместимым вилкам относятся:

• вилка приборная ШР16П2ЭШ5;
• вилка приборная ШР16П2ЭШ5Н;
• вилка приборная ШР16ПК2НШ5;
• вилка приборная ШР16ПК2НШ5Н;
• вилка приборная ШР16ПК2ЭШ5;
• вилка приборная ШР16ПК2ЭШ5Н;
• вилка приборная ШР16СК2НШ5;
• вилка приборная ШР16СК2ЭШ5;
• вилка приборная 2РТ16П2ЭШ5-А;
• вилка приборная 2РТ16ПК2НШ5-А;
• вилка приборная 2РТ16ПК2ЭШ5-А;
• вилка приборная 2РТ16СК2НШ5-А;
• вилка приборная 2РТ16СК2ЭШ5-А;
• вилка приборная 2РТТ16Б2Ш3В;
• вилка приборная 2РТТ16БПН2Ш3В;
• вилка приборная 2РТТ16БПЭ2Ш3В;
• вилка приборная 2РТТ16БУН2Ш3В;
• вилка приборная 2РТТ16БУЭ2Ш3В.

Аналоги изделия

При необходимости возможна замена на аналогичные кабельные розетки, совпадающие по присоединительным размерам и электрическим параметрам:

• розетка кабельная ШР16П2НШ5Н;
• розетка кабельная 2РТ16П2НШ5-А;
• розетка кабельная 2РТТ16КПН2Г3В.

Выбор конкретного аналога следует производить с учётом условий эксплуатации, требований к покрытию контактов и конструктивного исполнения патрубка.
