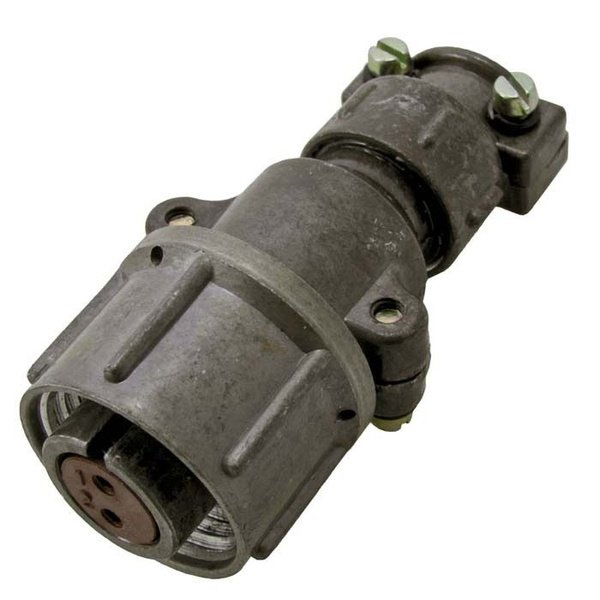

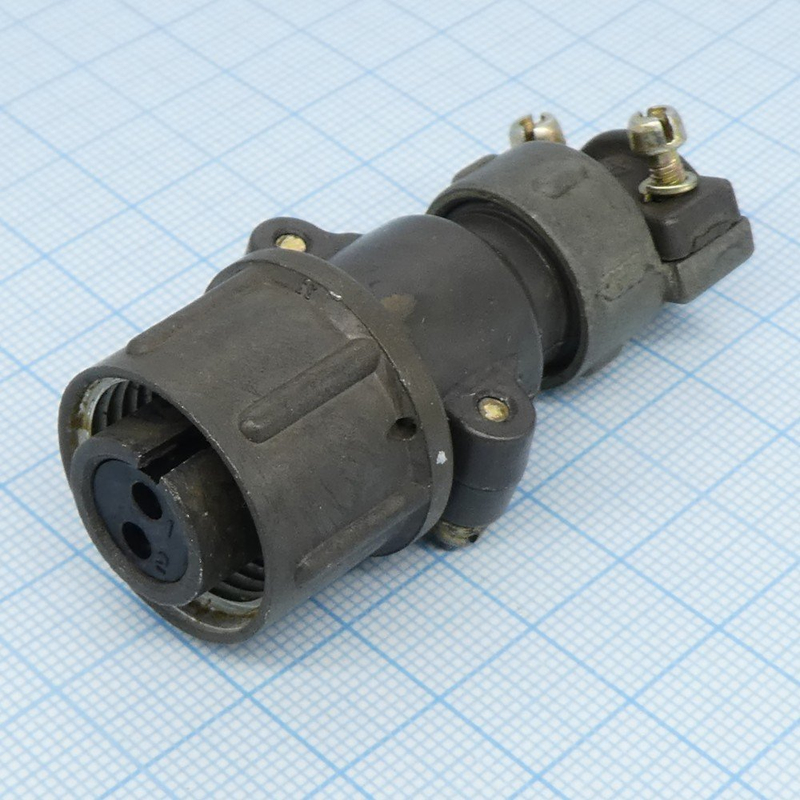

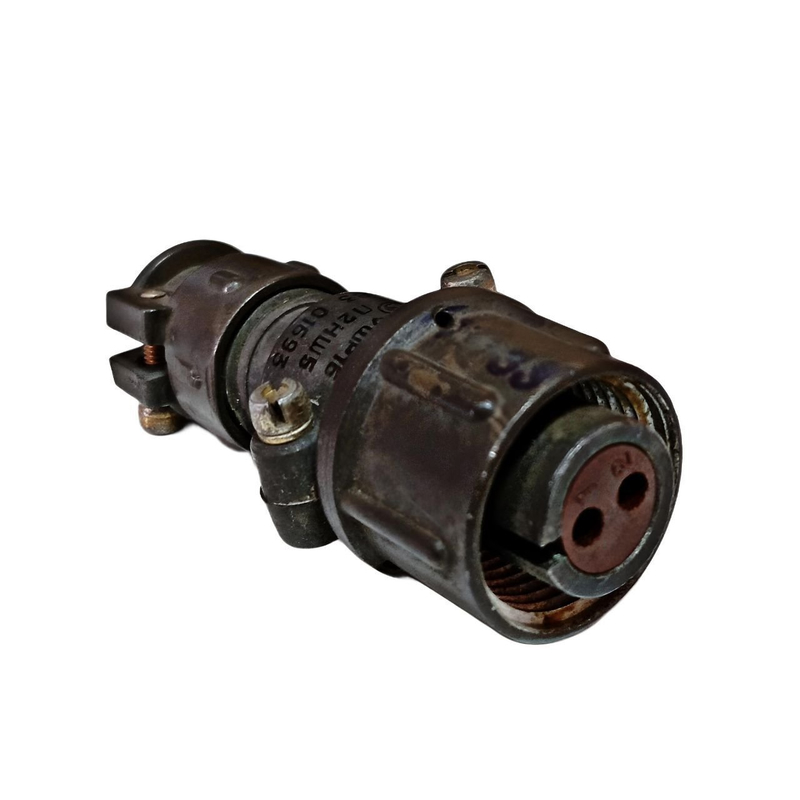

ШР16П2НШ5 — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей. Она представляет собой 2-контактный негерметичный соединитель с прямым патрубком для неэкранированного кабеля, с проходным диаметром 20 мм.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В переменного или постоянного тока (частотой до 3 МГц), с током на контакт до 10 А (максимум 20 А на соединитель). Диаметр контактов — 1,5 мм, сечение провода — до 1,93 мм², сопротивление контакта — не более 0,0025 Ом. Работает при температурах от -60°C до +60°C (с учетом перегрева до +110°C), устойчив к вибрациям (1–5000 Гц), ударам (до 500 g) и давлению от 1,3·10⁻⁴ Па.

Конструкция и применение

Корпус из алюминиевого сплава (оксидированный, серый цвет), изолятор — карболит (коричневый), контакты — латунь с никелевым покрытием, поляризация — одношпоночная. Монтаж — пайка, сочленение — резьбовое (M20х1,5), ресурс — 500 соединений-расчленений, наработка — 1000 ч, срок хранения — 15 лет. Применяется в электро-, радио- и контрольно-измерительных приборах, взаимосочленяется с вилками типа 2РТТ, 2РТ-А.

Расшифровка обозначения

ШР — серия; 16 — условный размер корпуса; П — прямой патрубок; 2 — число контактов; Н — неэкранированный кабель; Ш — розетка; 5 — сочетание контактов (2×Ø1,5 мм). Производители, такие как Элекон (Казань) или ПО "Коннектор" (Харьков), выпускают ее по нормам НКЦС.434410.111ТУ с приемкой ОТК "1".
