Назначение изделия

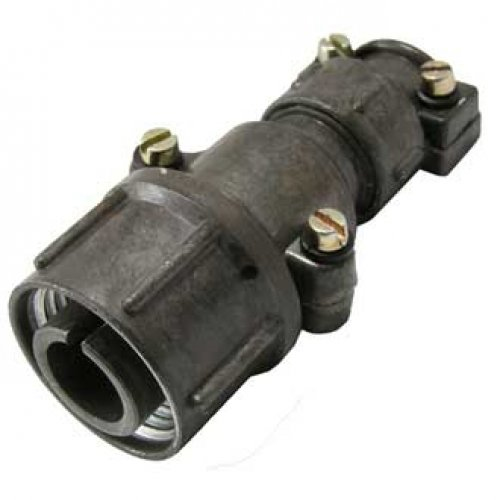

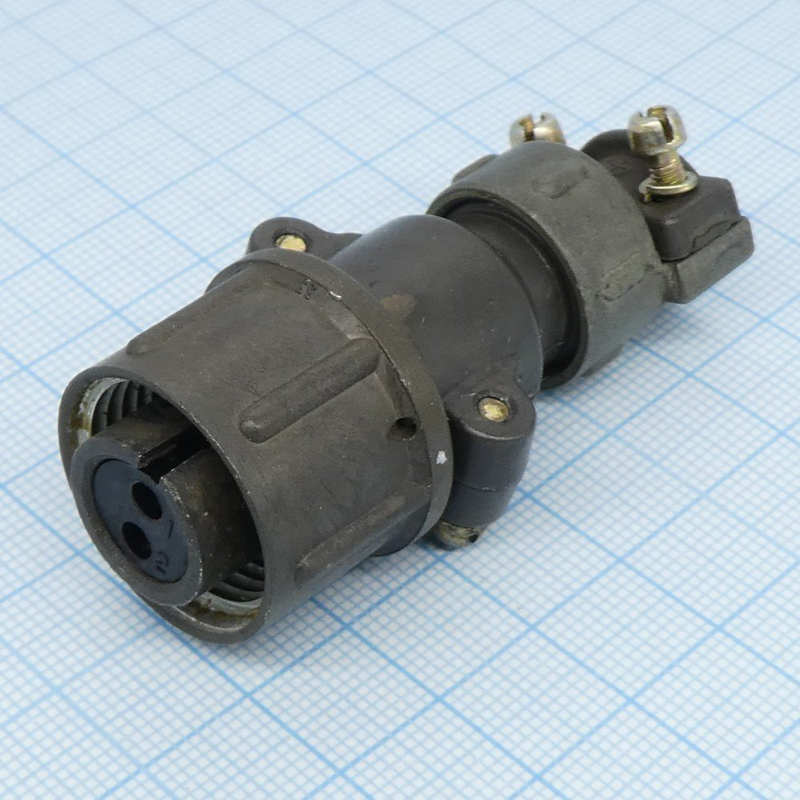

ШР16П2НШ5 представляет собой кабельную негерметичную розетку из серии низкочастотных цилиндрических соединителей ШР производства компании Элекон (Казань). Изделие предназначено для соединения силовых и сигнальных цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и систем управления. Разъём обеспечивает надёжное разъёмное сочленение с ответной вилкой аналогичного условного обозначения и подходит для многократных циклов коммутации.

Ключевые особенности

Соединитель рассчитан на эксплуатацию в электрических цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Конструкция выполнена по типу «кабельная розетка» с прямым патрубком и гайкой под неэкранированный кабель, цилиндрический корпус обеспечивает проходной диаметр около 20 мм. Изделие имеет два контакта с диаметром контактных стержней 1,5 мм, тип контактов — «Ш», что соответствует кабельному исполнению розетки.

Рабочий ток на один контакт достигает 10 А, суммарный ток на соединитель составляет до примерно 20 А. Контакты имеют серебряно-никелевое покрытие, обеспечивающее стабильное электрическое соединение и устойчивость к коррозии. Резьбовое сопряжение с одношпоночной поляризацией корпуса исключает неправильное сочленение и гарантирует точное взаимное положение контактов.

Условия эксплуатации и надёжность

Изделие выполнено в климатическом исполнении УХЛ и предназначено для работы при температуре окружающей среды от −60 до +60 °C. Допустимая смена температур учитывает возможный перегрев контактов до +110 °C. Соединитель устойчив к вибрационным и ударным нагрузкам, что позволяет применять его в подвижных узлах и оборудовании, подверженном механическим воздействиям.

Показатели надёжности включают наработку не менее 1000 часов и ресурс порядка 500 циклов сочленения-расчленения. Срок сохраняемости изделия составляет до 15 лет, что подтверждает его пригодность для длительного хранения и последующего применения без потери эксплуатационных характеристик.

Монтаж и совместимость

Подключение проводов осуществляется методом пайки к контактам. Установка розетки возможна внутри щитов или корпусов оборудования, при внешнем размещении требуется дополнительная защита от пыли и влаги, поскольку соединитель имеет негерметичное исполнение. Изделие используется совместно с соответствующей вилкой ШР того же условного обозначения, например ШР16П2НГ5, что обеспечивает полную совместимость внутри серии.

Основные характеристики

• Тип: кабельная негерметичная розетка
• Серия: ШР16
• Количество контактов: 2
• Диаметр контактных стержней: 1,5 мм
• Тип контактов: Ш (кабельная розетка)
• Рабочее напряжение: до 850 В (постоянный и переменный ток)
• Рабочий ток на один контакт: до 10 А
• Суммарный ток на соединитель: до примерно 20 А
• Рабочая частота: до 3 МГц
• Климатическое исполнение: УХЛ
• Диапазон рабочих температур: от −60 до +60 °C
• Максимальная температура контактов: до +110 °C
• Проходной диаметр корпуса: около 20 мм
• Наработка: не менее 1000 часов
• Циклы сочленения-расчленения: около 500
• Срок сохраняемости: до 15 лет
• Производитель: Элекон (Казань)
• Артикул: 21159
• Год: 2020
