Назначение

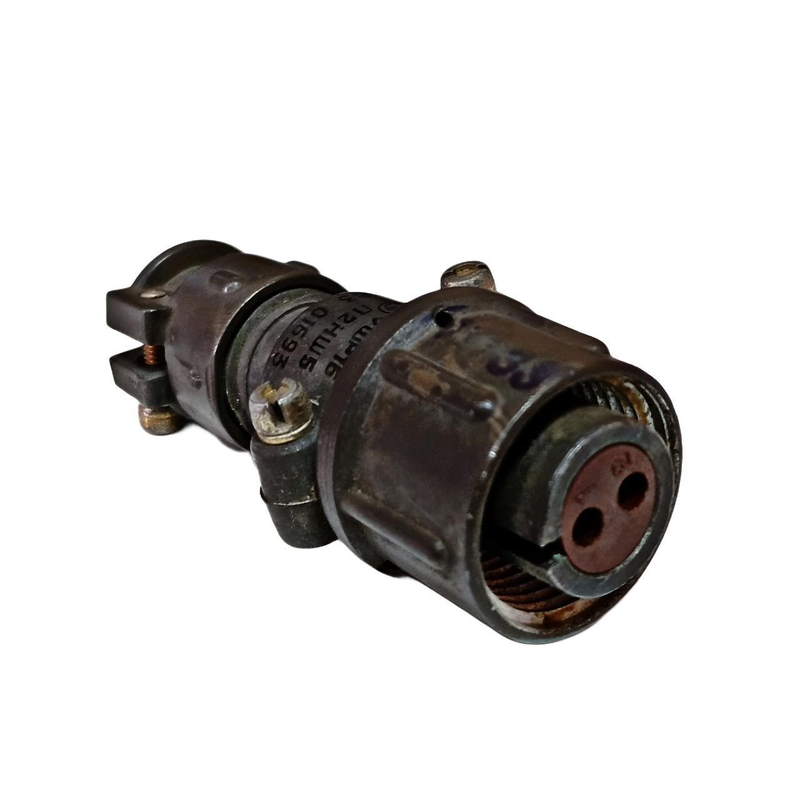

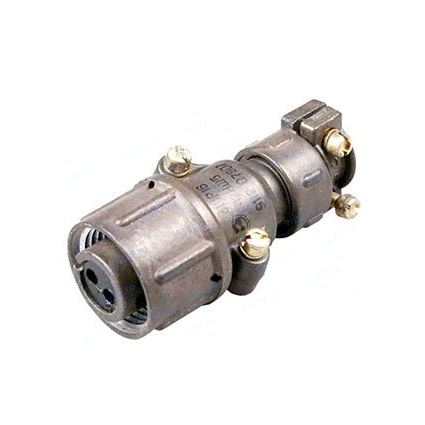

ШР16П2НШ5 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, выпускаемая предприятием «Элекон». Изделие предназначено для соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на многократные сочленения и расчленения — до порядка 500 циклов при нормальной эксплуатации — и применяется для внутреннего и наружного монтажа в исполнении УХЛ.

Розетка ориентирована на работу с двумя контактами и используется в составе кабельных сборок, где требуется надёжное разъёмное подключение неэкранированного кабеля. Благодаря конструктивному исполнению с прямым патрубком и концевой гайкой она обеспечивает удобный ввод кабеля и фиксацию без применения экранирующих элементов.

Подтверждённые особенности

ШР16П2НШ5 выполнена как двухконтактный негерметичный соединитель с прямым патрубком и концевой гайкой для неэкранированного кабеля. Корпус изготавливается из карболита или аналогичного термостойкого диэлектрика, а контактные пары имеют покрытие серебром или никелем.

• Количество контактов — 2
• Диаметр контактного стержня — 1,5 мм
• Максимальное рабочее напряжение — до 850 В переменного и постоянного тока
• Рабочий ток на один контакт — не более примерно 10 А
• Суммарный ток на соединитель — до 20 А
• Диапазон рабочих температур — от −60 °C до +60 °C
• Допустимые кратковременные перегревы контактов — до +110 °C

Изделие устойчиво к синусоидальной вибрации, механическим ударам и пониженному атмосферному давлению. Монтаж выполняется пайкой или объёмным соединением, что позволяет выбрать способ подключения в зависимости от условий производства и требований конкретного объекта.

Расшифровка обозначения

Маркировка ШР16П2НШ5 содержит полную информацию о конструктивных особенностях розетки:

• ШР — тип соединителя: цилиндрический низкочастотный
• 16 — условный размер корпуса
• П — конструктивное исполнение: кабельная розетка с прямым патрубком
• 2 — число контактов
• Н — концевая гайка для неэкранированного кабеля
• Ш — контактная часть розетки, кабельное исполнение
• 5 — сочетание контактов по ряду ШР-серии

Применение

Соединитель ШР16П2НШ5 находит применение в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие востребовано при сборке кабельных линий внутри оборудования и на открытых участках в исполнении УХЛ, где важны устойчивость к вибрационным нагрузкам, ударам и перепадам атмосферного давления.

Благодаря рабочему напряжению до 850 В и суммарному току до 20 А розетка подходит для подключения потребителей средней мощности в промышленных установках, контрольно-измерительных системах и лабораторном оборудовании. Концевая гайка для неэкранированного кабеля упрощает монтаж жгутов и позволяет фиксировать кабель без дополнительных экранирующих элементов.

Диапазон рабочих температур от −60 °C до +60 °C расширяет область применения изделия, включая эксплуатацию в неотапливаемых помещениях и на открытом воздухе. Кратковременные перегревы контактов до +110 °C обеспечивают запас устойчивости при пиковых нагрузках.

Розетка используется совместно с ответными вилками серии ШР, что обеспечивает совместимость внутри типоразмерного ряда и возможность замены без изменения монтажной схемы. Заводская упаковка сохраняет целостность изделия при транспортировке и хранении до момента установки.
