Назначение и область применения

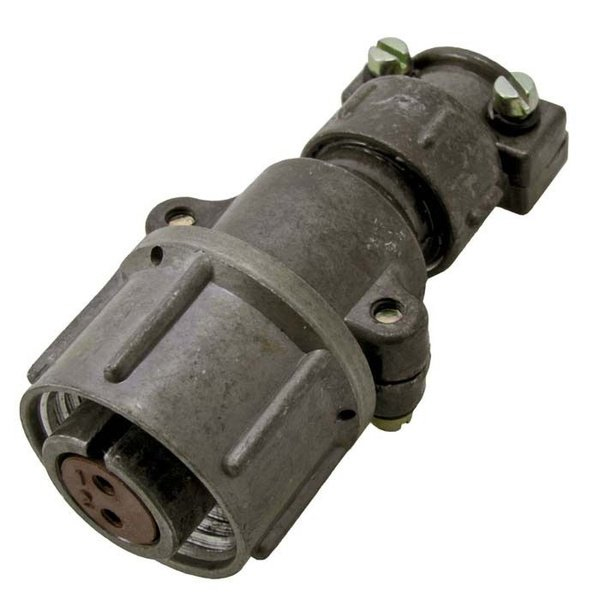

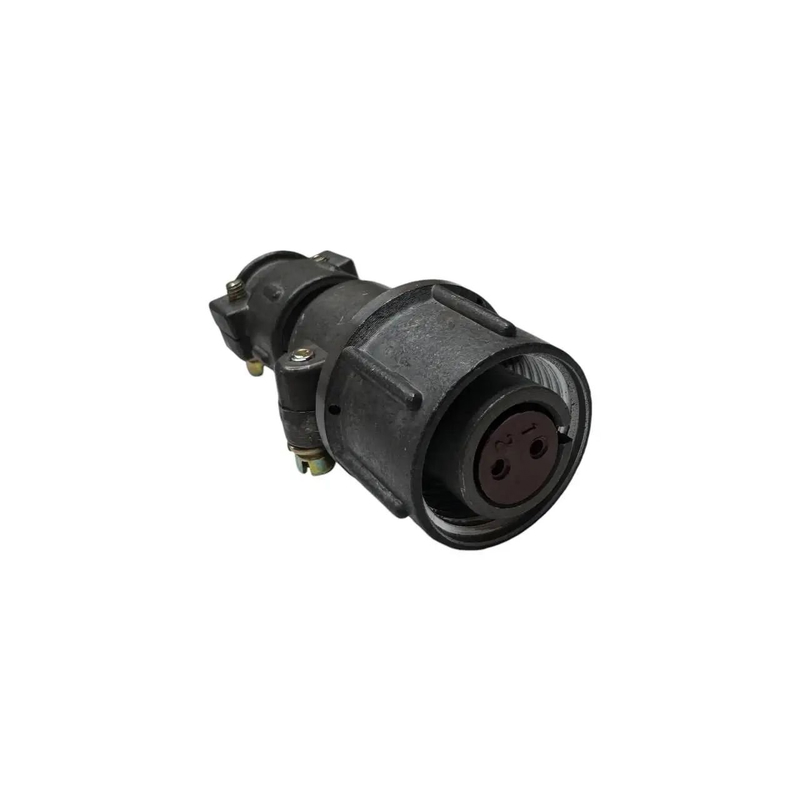

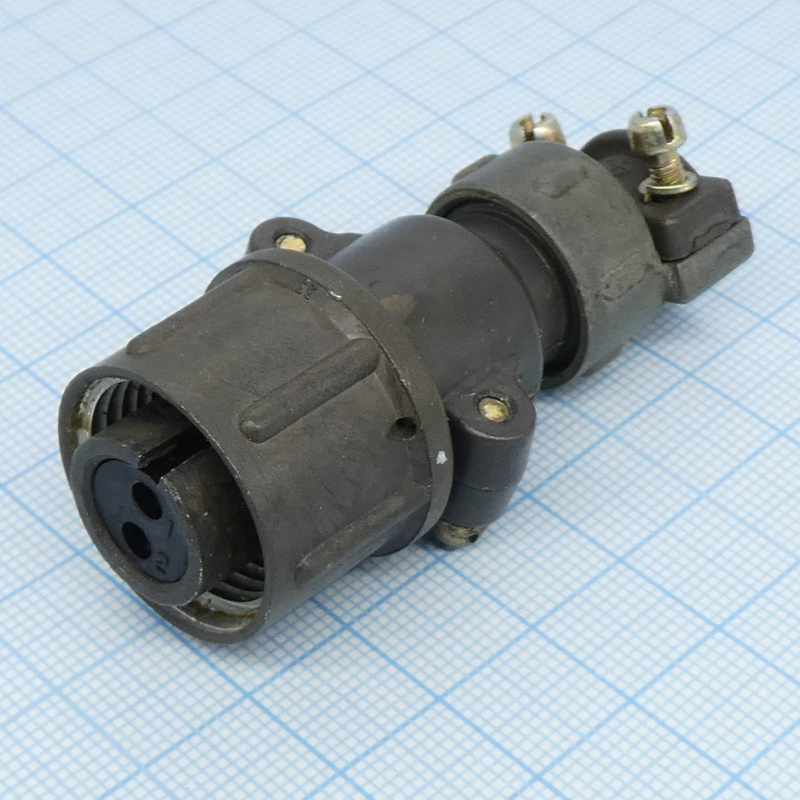

Розетка ШР16П2НШ5 представляет собой низкочастотный цилиндрический соединитель кабельного исполнения, входящий в серию ШР. Изделие предназначено для соединения двух проводников в электрических цепях постоянного и переменного тока. Данная модель широко применяется для коммутации и разъединения цепей между кабелями, узлами и блоками в электронной и радиоэлектронной аппаратуре, включая оборудование промышленного и специального назначения.

Соединитель рассчитан на работу с частотами до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют использовать розетку как в слаботочных сигнальных цепях, так и в силовых линиях, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Технические характеристики

Розетка ШР16П2НШ5 обладает следующими подтверждёнными техническими параметрами:

• Количество контактов — 2
• Диаметр контактного стержня — 1,5 мм
• Рабочее напряжение — до 850 В постоянного и переменного тока
• Рабочий ток на один контакт — до 10 А
• Суммарный ток на соединитель — до 20 А
• Сопротивление цепи контакта — не более 0,0025 Ом
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм

Данные характеристики обеспечивают стабильную передачу электрического сигнала и минимальные потери в точке соединения, что особенно важно для ответственных узлов аппаратуры.

Конструкция и тип исполнения

Соединитель относится к типу ШР с условным размером корпуса 16. Исполнение «П» обозначает прямой патрубок, предназначенный для подключения неэкранированного кабеля. Разъём выполнен в негерметичном кабельном исполнении, что делает его удобным для монтажа в стационарных условиях, где не требуется защита от воздействия влаги и пыли.

Корпус изделия изготавливается, как правило, из карболита или аналогичного термостойкого диэлектрика. Резьбовое сочленение обеспечивает надёжную фиксацию с ответной вилкой, исключая самопроизвольное разъединение при вибрациях и механических нагрузках. Конструкция предполагает многократное соединение и разъединение без потери качества контакта.

Климатические условия и надёжность

Розетка ШР16П2НШ5 рассчитана на эксплуатацию в широком диапазоне температур — от примерно минус 60 до плюс 60 градусов Цельсия. При этом допускается перегрев контактов до плюс 110 градусов Цельсия в составе работающего электрооборудования. Такие показатели позволяют применять соединитель в бортовой аппаратуре, промышленных установках и стационарных системах с жёсткими условиями окружающей среды.

• Гарантированное число циклов сочленения-расчленения — до 500
• Срок сохраняемости — до 15 лет и более

Высокая механическая износостойкость и длительный срок сохраняемости подтверждают пригодность изделия для долговременной эксплуатации без необходимости частой замены или обслуживания.

Комплектация и идентификация

Изделие поставляется с артикулом 80061. В соответствии с данными каталога, комплектация включает 11 штук. Точный состав упаковки и наличие дополнительных элементов не указаны производителем, поэтому при заказе рекомендуется уточнять комплектацию у поставщика. Розетка ШР16П2НШ5 совместима с ответными вилками серии ШР соответствующего типоразмера и цоколёвки, что обеспечивает взаимозаменяемость с ранее установленными соединителями.
