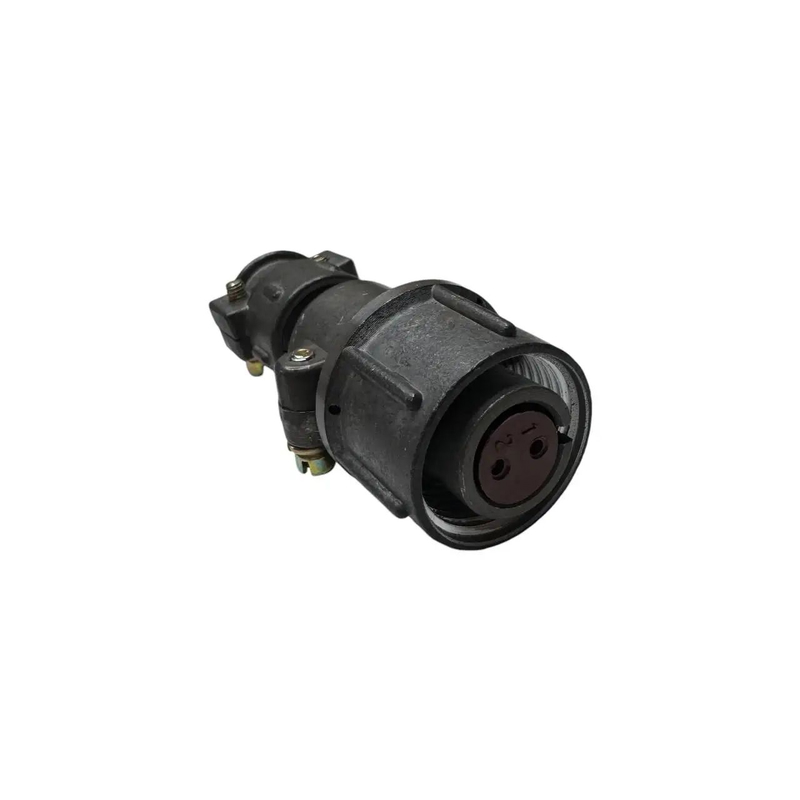

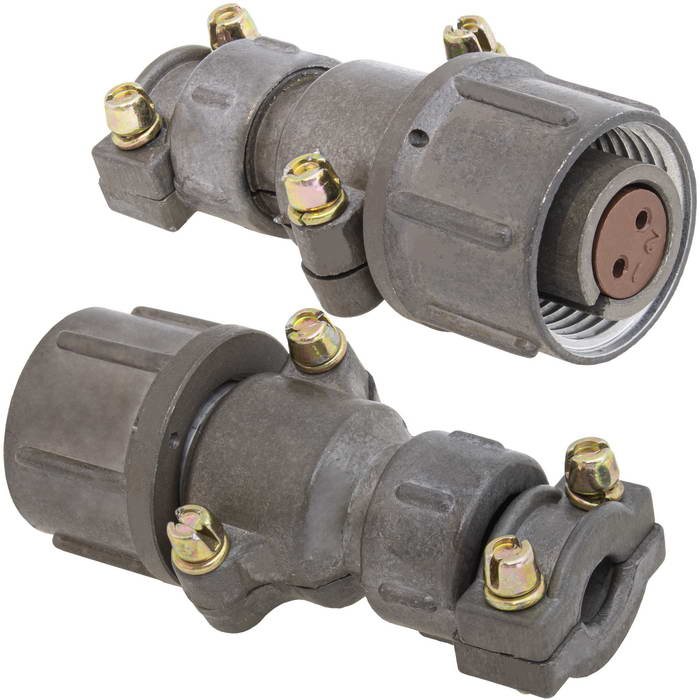

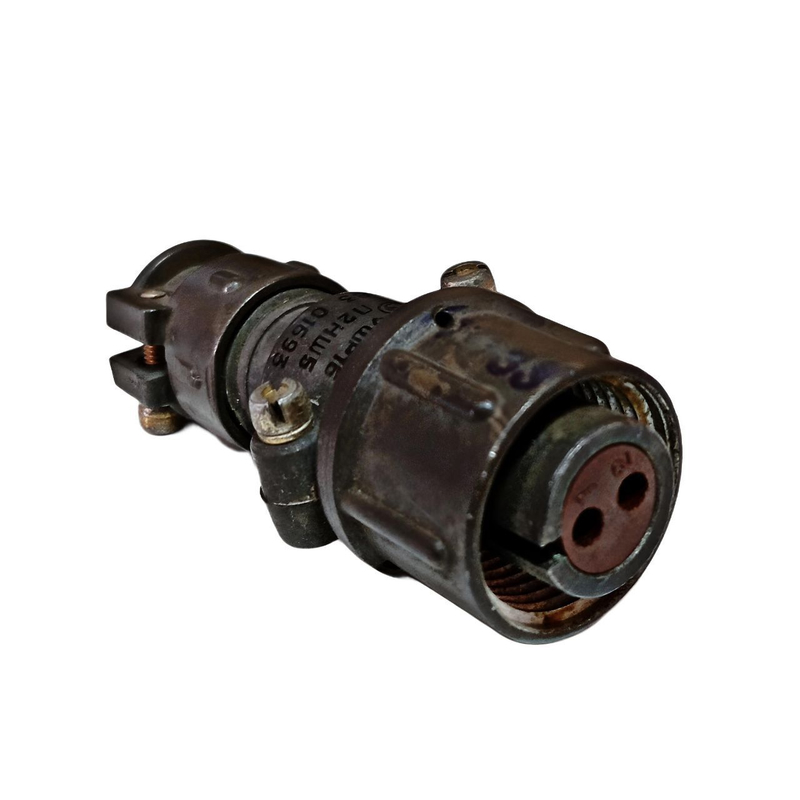

Соединители ШР16П2НШ5 представляют собой 2-контактные негерметичные кабельные розетки серии ШР. Они предназначены для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В. розетки имеют прямой вывод под неэкранированный кабель и патрубок с проходным диаметром 20 мм.

Основные характеристики:

• Количество контактов : 2.

• Диаметр контактов : 1,5 мм.

• Рабочий ток на контакт : до 10 А, общая токовая нагрузка на соединитель — до 20 А.

• Сечение подсоединяемого провода : не более 1,93 мм?.

• Сопротивление контакта : не более 0,0025 Ом.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение 300 м/с?.

• Ускорение механического удара : одиночного действия — 5000 м/с?, многократного действия — 350 м/с?.

• Температура окружающей среды : от -60° С до +60° С.

• Срок сохраняемости : не менее 15 лет.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : до 500.

Конструкция и применение:

• Корпусные детали изготовлены из алюминиевого сплава АЛ-11.

• Изоляторы — прессматериал карболит К-211-3.

• Гнезда контактов — латунь ЛС59-1.

• Покрытие контактов может быть серебряным или никелевым, в зависимости от маркировки.

• Сочленение соединителей — резьбовое, поляризация к
