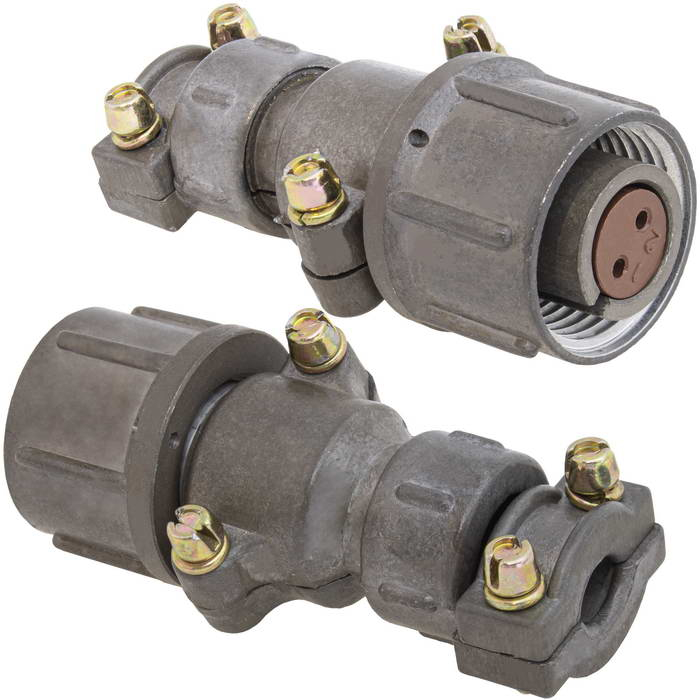

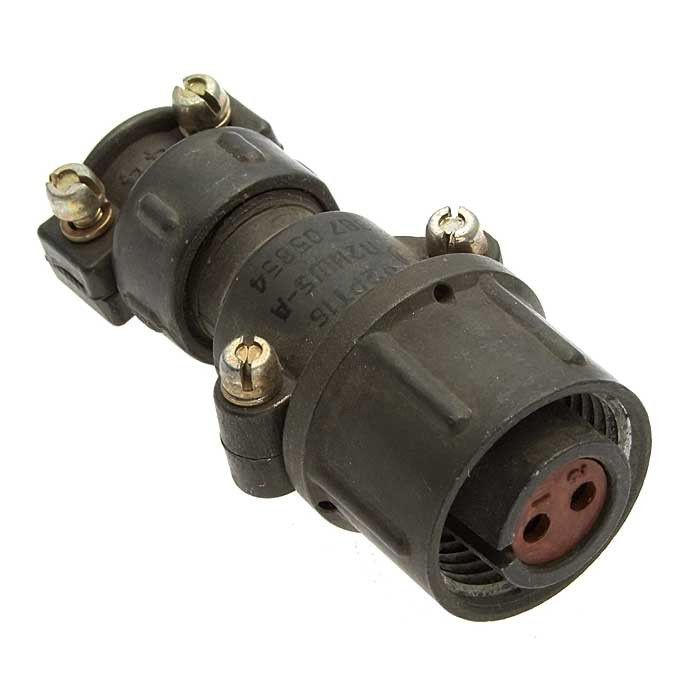

ШР16П2НШ3 — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она имеет условный размер корпуса 16 мм, два контакта диаметром 1,5 мм и прямой патрубок для неэкранированного кабеля.

Розетка ШР16П2НШ3 используется как соединитель общего назначения для работы с кабелями или проводами в цепях постоянного и переменного тока (частотой до 3 МГц). Она обеспечивает надежное соединение при напряжении до 850 В (амплитудное значение).

• Рабочий ток на контакт — до 10 А, на соединитель в целом — до 20 А.

• Сопротивление изоляции — не менее 5000 МОм.

• Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), линейное ускорение до 2000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.

Розетка негерметичная, с прямым выводом под неэкранированный кабель и проходным диаметром около 20 мм. Хвостовики контактов позволяют подсоединять провода сечением до 13 мм². Срок сохраняемости — не менее 15 лет.
